कक्षा अनुमोदन अपतटीय फायर नली चरखी जहाज डेक उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सुरक्षा खींचने की क्षमता: | 50kn | रफ़्तार: | 8-30 मी/मिनट |
|---|---|---|---|
| ड्रम क्षमता: | 40 से 250 मीटर | सक्शन और डिलिवरी नली दीया।: | 254 मिमी (अग्निरोधी प्रमाणपत्र) |
| नियंत्रण स्थिति: | रिमोट और स्थानीय नियंत्रण | बिजली की आपूर्ति: | अपतटीय उपयोग के लिए विद्युत चालित मोटर 7.5kW (415V/50Hz), समुद्री ब्रेक, नियंत्रण बॉक्स (IP56) और वा |
| सामग्री: | माइल्ड स्टील और स्टेनलेस स्टील | सतह का उपचार: | एस2.5 + एपॉक्सी पेंट की 3 परतों तक सैंडब्लास्टिंग |
| प्रमाणपत्र: | IACS वर्गीकरण प्रमाण पत्र, मिल प्रमाणपत्र | ||
| प्रमुखता देना: | स्टील नली चरखी,आग नली चरखी,नली चरखी जहाज डेक उपकरण |
||
उत्पाद विवरण
इलेक्ट्रिक फायर होज़ रील | अपतटीय फ्लेक्सिबल होज़ हैंडलिंग विंच
उत्पाद अवलोकन
इलेक्ट्रिक अपतटीय फायर होज़ रील विंच एक पावर्ड डेक-माउंटेड रील सिस्टम है जो अपतटीय और समुद्री अग्निशमन या आपातकालीन जल-स्थानांतरण व्यवस्थाओं में उपयोग किए जाने वाले बड़े-बोर फ्लेक्सिबल होज़ के नियंत्रित भंडारण, भुगतान और पुनर्प्राप्ति के लिए है। आपूर्ति की गई संदर्भ कॉन्फ़िगरेशन अधिकतम 254 मिमी सक्शन / डिलीवरी होज़ के लिए अभिप्रेत है और इसे एकल या दोहरे ड्रम, स्थानीय और दूरस्थ नियंत्रण, एक गियर इलेक्ट्रिक ड्राइव और एक समुद्री ब्रेक के साथ व्यवस्थित किया जा सकता है।
यह उत्पाद पारंपरिक SOLAS हाइड्रेंट फायर-होज़ रील से भिन्न है। SOLAS फायर होज़ सीमित लंबाई के पोर्टेबल होज़ होते हैं, जबकि यह उपकरण 40-250 मीटर की आपूर्ति की गई सीमा तक की लंबाई में बहुत बड़े 254 मिमी होज़ को संभालता है। इस प्रकार की रील के लिए, सही चयन होज़ के बाहरी व्यास, न्यूनतम मोड़ त्रिज्या, सूखे और पानी से भरे द्रव्यमान, कपलिंग आकार, ड्रम ज्यामिति, लाइन पुल, भुगतान / पुनर्प्राप्ति गति, ब्रेक ड्यूटी, डेक फाउंडेशन, विद्युत क्षेत्र वर्गीकरण और चाहे होज़ घूमने के दौरान द्रव पथ से जुड़ा रहना चाहिए, पर निर्भर करता है।
त्वरित विनिर्देश
• उत्पाद प्रकार: पावर्ड अपतटीय फायर होज़ रील विंच → बड़े-बोर फ्लेक्सिबल होज़ का नियंत्रित भंडारण, भुगतान और पुनर्प्राप्ति।
• संदर्भ होज़ आकार: अधिकतम 254 मिमी सक्शन / डिलीवरी होज़ → वास्तविक बाहरी व्यास, न्यूनतम मोड़ त्रिज्या, कपलिंग आयाम और होज़ प्रमाणपत्र की पुष्टि की जानी चाहिए।
• होज़ भंडारण सीमा: 40-250 मीटर → अंतिम क्षमता होज़ OD, ड्रम कोर व्यास, फ्लैंज व्यास, प्रयोग करने योग्य चौड़ाई, परतों की संख्या और कपलिंग व्यवस्था पर निर्भर करती है।
• संदर्भ लाइन पुल: 50 kN → सटीक आधार (पहली परत / बाहरी परत, निरंतर / रुक-रुक कर, सूखा या डूबा हुआ होज़) की पुष्टि अंतिम रेटिंग से पहले की जानी चाहिए।
• संदर्भ रील गति: 8-30 मीटर/मिनट → गति बढ़ने पर पुल कम हो जाता है; 50 kN और 30 मीटर/मिनट को सत्यापित पुल-गति वक्र के बिना एक साथ निरंतर संचालन बिंदु के रूप में प्रस्तुत नहीं किया जाना चाहिए।
• ड्राइव संदर्भ: 7.5 kW, 415 V / 50 Hz इलेक्ट्रिक मोटर ब्रेक के साथ → अंतिम मोटर और गियरबॉक्स का आकारण पुष्टि की गई ड्यूटी बिंदु और यांत्रिक दक्षता का पालन करना चाहिए।
• नियंत्रण: स्थानीय + दूरस्थ नियंत्रण, वायरलेस रिमोट वैकल्पिक → आपातकालीन स्टॉप, ब्रेक लॉजिक, दिशा नियंत्रण और फेल-सेफ आवश्यकताओं को परियोजना द्वारा परिभाषित किया जाना चाहिए।
• अपतटीय विद्युत सुरक्षा: IP56 संदर्भ → खतरनाक-क्षेत्र उपयोग के लिए अलग Ex / IECEx / ATEX या वर्ग-अनुमोदित विद्युत विनिर्देश की आवश्यकता होती है जहाँ लागू हो।
होज़ हैंडलिंग और ड्रम डिजाइन आधार
• ड्रम कोर व्यास को होज़ निर्माता की न्यूनतम मोड़ त्रिज्या का सम्मान करना चाहिए ताकि बार-बार वाइंडिंग चक्रों के दौरान चपटापन, किंकिंग, कैस्केड थकान और स्थानीय क्षति को कम किया जा सके।
• 254 मिमी होज़ में बड़े कपलिंग और नाममात्र बोर की तुलना में काफी बड़ा वास्तविक बाहरी व्यास हो सकता है। इसलिए कपलिंग OD और न्यूनतम सीधी लंबाई की जाँच ड्रम फ्लैंज और पहली रैप के विरुद्ध की जानी चाहिए।
• भंडारण गणना वास्तविक होज़ OD और प्रयोग करने योग्य ड्रम चौड़ाई पर आधारित होनी चाहिए। कैटलॉग लंबाई 250 मीटर क्षमता की पुष्टि के लिए पर्याप्त नहीं है।
• यदि होज़ को पानी से पुनर्प्राप्त किया जाता है, तो ड्राइव और ब्रेक को निलंबित होज़ वजन, होज़ में रुके पानी, हाइड्रोडायनामिक ड्रैग और बदलते प्रभावी ड्रम त्रिज्या के विरुद्ध जाँच की जानी चाहिए।
• यदि होज़ को भुगतान या वाइंडिंग के दौरान पानी स्थानांतरित करने के लिए अभिप्रेत है, तो एक उपयुक्त रोटरी द्रव स्विवेल / आंतरिक प्रवाह पथ आवश्यक है। कोई स्विवेल विनिर्देश प्रदान नहीं किया गया था और इस फ़ंक्शन की अलग से पुष्टि की जानी चाहिए।
• दोहरे ड्रम कॉन्फ़िगरेशन के लिए, पुष्टि करें कि ड्रम स्वतंत्र रूप से या एक साथ संचालित होते हैं या नहीं और प्रत्येक ड्रम को अपने क्लच, ब्रेक, ड्राइव या होज़ कनेक्शन की आवश्यकता है या नहीं।
ड्राइव, पुल और गति इंजीनियरिंग
आपूर्ति की गई 50 kN पुल, 8-30 मीटर/मिनट गति और 7.5 kW मोटर को तब तक अलग-अलग कैटलॉग संदर्भों के रूप में माना जाना चाहिए जब तक कि वास्तविक ड्यूटी वक्र की पुष्टि न हो जाए। ड्रम पर यांत्रिक शक्ति लाइन पुल और लाइन गति का उत्पाद है; इसलिए 7.5 kW मोटर के साथ अधिकतम गति पर उच्च पुल बनाए नहीं रखा जा सकता है।
• 50 kN और 8 मीटर/मिनट पर, गियरबॉक्स, बेयरिंग और ड्राइव हानियों से पहले सैद्धांतिक ड्रम शक्ति लगभग 6.7 kW है।
• 50 kN और 30 मीटर/मिनट पर, हानियों से पहले सैद्धांतिक ड्रम शक्ति लगभग 25 kW है।
• तदनुसार, 7.5 kW संदर्भ मोटर केवल कम-गति छोर के पास 50 kN पुल का समर्थन कर सकता है, या 50 kN मान निरंतर रेटेड पुल के बजाय रुक-रुक कर / अधिकतम / ब्रेक-संबंधित भार का प्रतिनिधित्व कर सकता है।
• अंतिम कोटेशन को रेटेड पुल, संबंधित गति, ड्रम परत, ड्यूटी चक्र, मोटर रेटिंग, गियरबॉक्स अनुपात और ब्रेक होल्डिंग टॉर्क को मूल्यों के एक मिलान सेट के रूप में बताना चाहिए।
मुख्य तकनीकी पैरामीटर
|
पैरामीटर |
आपूर्ति / अनुशंसित संदर्भ |
इंजीनियरिंग नोट |
|---|---|---|
| होज़ नाममात्र व्यास | अधिकतम 254 मिमी | बड़े-बोर सक्शन / डिलीवरी होज़; वास्तविक OD, MBR और कपलिंग की पुष्टि की जानी है। |
| होज़ भंडारण क्षमता | 40-250 मीटर | ड्रम ज्यामिति, होज़ OD, कपलिंग आकार और वाइंडिंग परतों पर निर्भर करता है। |
| संदर्भ लाइन पुल | 50 kN | संचालन आधार और ड्रम परत की पुष्टि की जानी है; SWL के रूप में नहीं माना जाना चाहिए। |
| संदर्भ गति | 8-30 मीटर/मिनट | अंतिम पुल-गति वक्र की पुष्टि की जानी है। |
| ड्रम व्यवस्था | एकल / दोहरा | दोहरे ड्रम ड्राइव, क्लच और ब्रेक व्यवस्था की पुष्टि की जानी है। |
| इलेक्ट्रिक मोटर | 7.5 kW, 415 V / 50 Hz | केवल संदर्भ; अंतिम मोटर रेटिंग पुल, गति और ड्यूटी पर निर्भर करती है। |
| ब्रेक | समुद्री ब्रेक | ब्रेक प्रकार और होल्डिंग टॉर्क की पुष्टि की जानी है। |
| नियंत्रण | स्थानीय / दूरस्थ | वायरलेस रिमोट वैकल्पिक; आपातकालीन-स्टॉप दर्शन की पुष्टि की जानी है। |
| नियंत्रण बाड़े | IP56 | केवल प्रवेश सुरक्षा; विस्फोट-सुरक्षा रेटिंग नहीं। |
| मुख्य सामग्री | माइल्ड स्टील / स्टेनलेस स्टील | सटीक ग्रेड और मिश्रित-सामग्री इंटरफेस की पुष्टि की जानी है। |
| सतह की तैयारी | Sa 2½ | परियोजना कोटिंग विनिर्देश का उपयोग करें; कुल DFT और टॉपकोट की आपूर्ति नहीं की गई है। |
| कोटिंग | 3-परत एपॉक्सी प्रणाली | प्राइमर / मध्यवर्ती / टॉपकोट विवरण और DFT की पुष्टि की जानी है। |
ब्रेक, नियंत्रण और परिचालन सुरक्षा
• ब्रेक को मोटर टॉर्क पर निर्भर किए बिना परिभाषित स्थिर भार के तहत रील और होज़ को पकड़ना चाहिए। आवश्यक होल्डिंग टॉर्क अधिकतम प्रभावी ड्रम त्रिज्या और परियोजना भार मामले पर निर्भर करता है।
• स्थानीय नियंत्रण को ऑपरेटर को ड्रम और होज़ लीड की सीधी दृश्यता देनी चाहिए जहाँ संभव हो। दूरस्थ नियंत्रण को सुरक्षित स्थानीय संचालन / आपातकालीन-स्टॉप व्यवस्था की आवश्यकता को दूर नहीं करना चाहिए।
• दिशा नियंत्रण, आपातकालीन स्टॉप, ब्रेक रिलीज, ओवरलोड सुरक्षा और मोटर सुरक्षा को अनुमोदित नियंत्रण तर्क में एकीकृत किया जाना चाहिए।
• वायरलेस रिमोट कंट्रोल को एक वैकल्पिक संचालन इंटरफ़ेस के रूप में माना जाना चाहिए; रेडियो अनुमोदन, फेल-सेफ व्यवहार, सिग्नल-हानि प्रतिक्रिया और खतरनाक-क्षेत्र उपयुक्तता परियोजना-विशिष्ट हैं।
• गार्ड को घूमने वाले ड्रम, कपलिंग, शाफ्ट, गियर और पिंच-पॉइंट क्षेत्रों तक पहुंच को रोकना चाहिए, जबकि होज़ निरीक्षण और रखरखाव की अनुमति भी देनी चाहिए।
अपतटीय विद्युत और खतरनाक-क्षेत्र विचार
IP56 धूल और पानी के प्रवेश के खिलाफ बाड़े की सुरक्षा को इंगित करता है, लेकिन यह स्वयं मोटर, ब्रेक, नियंत्रण बॉक्स या वायरलेस उपकरण को खतरनाक क्षेत्र के लिए उपयुक्त नहीं बनाता है। जहाँ रील को एक वर्गीकृत अपतटीय स्थान में स्थापित किया गया है, वहाँ विद्युत उपकरण को आवश्यक गैस समूह, तापमान वर्ग, उपकरण सुरक्षा स्तर / क्षेत्र और लागू IEC 60079 / IECEx, ATEX, वर्ग, या ध्वज आवश्यकताओं के लिए चुना जाना चाहिए।
• स्थापना क्षेत्र की पुष्टि करें: सुरक्षित क्षेत्र, जोन 1, जोन 2, या अन्य परियोजना वर्गीकरण।
• मोटर, ब्रेक, लिमिट स्विच, जंक्शन बॉक्स, नियंत्रण स्टेशन, वायरलेस उपकरण और किसी भी सेंसर के लिए आवश्यक Ex अंकन की पुष्टि करें।
• अपतटीय बिजली आपूर्ति, मोटर स्टार्ट-अप विधि, केबल विनिर्देश, ग्राउंडिंग / बॉन्डिंग, हीटिंग और कम-तापमान आवश्यकताओं की पुष्टि करें।
• IEC 61892 और IEC 60079 श्रृंखला अपतटीय इकाइयों पर विद्युत प्रतिष्ठानों के लिए प्रासंगिक हो सकती है जब परियोजना द्वारा निर्दिष्ट किया गया हो।
संरचना
स्टील रील ड्रम | ड्रम शाफ्ट और बेयरिंग | गियर रिड्यूसर / ड्राइव ट्रेन | ब्रेक्ड इलेक्ट्रिक मोटर | बेस फ्रेम और डेक फाउंडेशन इंटरफ़ेस | स्थानीय नियंत्रण स्टेशन | रिमोट-कंट्रोल इंटरफ़ेस | सुरक्षात्मक गार्ड | वैकल्पिक होज़ गाइड / लेवल-विंड | वैकल्पिक रोटरी द्रव स्विवेल | एकल या दोहरे ड्रम व्यवस्था
इंजीनियरिंग और गुणवत्ता लाभ
• रील को भंडारण क्षमता के साथ-साथ होज़ सुरक्षा के आसपास इंजीनियर किया गया है; ड्रम कोर व्यास, फ्लैंज ऊंचाई, होज़ लीड और कपलिंग क्लीयरेंस की जाँच वास्तविक होज़ के विरुद्ध की जाती है, न कि केवल नाममात्र बोर के विरुद्ध।
• पुल, गति, मोटर शक्ति और ब्रेक टॉर्क को स्वतंत्र कैटलॉग मानों के बजाय एक मिलान ड्राइव-सिस्टम गणना के रूप में माना जाता है।
• एकल और दोहरे ड्रम लेआउट को पोत डेक स्थान, होज़ परिनियोजन दिशा, रखरखाव पहुंच और आवश्यक स्वतंत्र ड्रम संचालन के आसपास कॉन्फ़िगर किया जा सकता है।
• अपतटीय स्थापना के लिए, विद्युत बाड़े की सुरक्षा, खतरनाक-क्षेत्र प्रमाणन, संक्षारण प्रणाली और नियंत्रण दर्शन को एक सामान्य IP रेटिंग से माने जाने के बजाय परियोजना-विशिष्ट आवश्यकताओं में अलग किया जाता है।
• संरचनात्मक गणना, शाफ्ट / बेयरिंग जांच, ड्रम तनाव समीक्षा, फाउंडेशन लोड गणना और FAT को अनुमोदित परियोजना और वर्ग दायरे द्वारा आवश्यक होने पर तैयार किया जा सकता है।
चयन और पूछताछ गाइड
चरण 1: होज़ डेटा प्रदान करें: नाममात्र बोर, वास्तविक OD, न्यूनतम मोड़ त्रिज्या, प्रति मीटर सूखा द्रव्यमान, पानी से भरा द्रव्यमान, कपलिंग OD / लंबाई, होज़ निर्माण, और आवश्यक अग्नि-मंदक / होज़ प्रमाणपत्र।
चरण 2: संचालन ड्यूटी की पुष्टि करें: केवल भंडारण, पावर्ड भुगतान / पुनर्प्राप्ति, सूखा या पानी से भरा होज़, ओवरबोर्ड पुनर्प्राप्ति गहराई, आवश्यक पुल, आवश्यक गति और ड्यूटी चक्र।
चरण 3: रील कॉन्फ़िगरेशन की पुष्टि करें: एकल या दोहरा ड्रम, प्रति ड्रम होज़ लंबाई, ड्रम अभिविन्यास, होज़ लीड दिशा, लेवल-विंड / गाइड आवश्यकता, और क्या रोटरी द्रव स्विवेल आवश्यक है।
चरण 4: ड्राइव और नियंत्रण की पुष्टि करें: बिजली की आपूर्ति, मोटर रेटिंग, ब्रेक प्रकार, स्थानीय / दूरस्थ / वायरलेस नियंत्रण, आपातकालीन स्टॉप, और आवश्यक स्वचालन / लिमिट स्विच।
चरण 5: अपतटीय स्थापना की पुष्टि करें: डेक GA, फाउंडेशन क्षेत्र, सुरक्षित / खतरनाक-जोन वर्गीकरण, परिवेश तापमान, संक्षारण वातावरण, सामग्री और कोटिंग विनिर्देश।
चरण 6: निरीक्षण और वाणिज्यिक दायरे की पुष्टि करें: वर्ग समाज, डिजाइन अनुमोदन / गवाह आवश्यकता, FAT, सामग्री प्रमाणपत्र, मात्रा, गंतव्य, पैकिंग और आवश्यक वितरण समय।
कस्टम विशेषताएँ
उत्पाद प्रकार: अपतटीय फायर होज़ रील विंच → बड़े-बोर होज़ भंडारण, परिनियोजन और पुनर्प्राप्ति के लिए पावर्ड रील।
संदर्भ होज़: 254 मिमी सक्शन / डिलीवरी होज़ → होज़ OD, मोड़ त्रिज्या, कपलिंग और प्रमाणन की पुष्टि की जानी है।
भंडारण क्षमता: 40-250 मीटर → प्रत्येक परियोजना के लिए वास्तविक होज़ और ड्रम ज्यामिति से गणना की जाती है।
संदर्भ पुल: 50 kN → रेटिंग आधार और संबंधित गति की पुष्टि की जानी है; SWL के रूप में वर्णित नहीं है।
गति सीमा: 8-30 मीटर/मिनट → अंतिम संचालन गति लोड और ड्राइव आकारण पर निर्भर करती है।
ड्राइव: इलेक्ट्रिक, 7.5 kW संदर्भ → अंतिम मोटर / गियरबॉक्स की पुष्टि पुल-गति ड्यूटी द्वारा की जानी है।
नियंत्रण: स्थानीय / दूरस्थ / वैकल्पिक वायरलेस → परियोजना-विशिष्ट आपातकालीन-स्टॉप और फेल-सेफ लॉजिक आवश्यक है।
विद्युत सुरक्षा: IP56 संदर्भ → खतरनाक क्षेत्र में स्थापित होने पर अलग Ex प्रमाणन आवश्यक है।
कोटिंग: Sa 2½ + 3-कोट एपॉक्सी संदर्भ → अंतिम पेंट सिस्टम और DFT परियोजना विनिर्देश का पालन करते हैं।
वर्ग / निरीक्षण: परियोजना आवश्यकता के अनुसार उपलब्ध → अनुमोदन निकाय, ड्राइंग समीक्षा और गवाह दायरा कोटेशन से पहले पुष्टि की जानी है।
यह कैसे काम करता है
ऑपरेटर भुगतान / पुनर्प्राप्ति का आदेश देता है → ब्रेक नियंत्रित तर्क के तहत जारी होता है → इलेक्ट्रिक मोटर और गियरबॉक्स रील घुमाते हैं → होज़ चयनित गति पर भुगतान या वाइंड किया जाता है → ब्रेक आदेशित होने पर ड्रम को रोकता है और पकड़ता है → होज़ विंच को कार्मिक या कार्गो उठाने वाले उपकरण के रूप में उपयोग किए बिना रील पर संग्रहीत रहता है
अनुप्रयोग
अपतटीय सहायता पोत | अपतटीय प्लेटफार्म और सेवा मॉड्यूल | आपातकालीन अग्निशमन जल-स्थानांतरण प्रणाली | बड़े-बोर सक्शन / डिलीवरी होज़ हैंडलिंग | समुद्री प्रतिक्रिया पोत | विशेष डेक होज़ हैंडलिंग | परियोजना-विशिष्ट केबल / होज़ रील कॉन्फ़िगरेशन जब अलग से इंजीनियर किया गया हो
परीक्षण और प्रमाणन
निरीक्षण और परीक्षण अनुमोदित परियोजना विनिर्देश द्वारा परिभाषित किए जाने चाहिए। विशिष्ट दायरे में आयामी निरीक्षण, नो-लोड कार्यात्मक परीक्षण, दिशा / गति परीक्षण, ब्रेक परीक्षण, नियंत्रण और आपातकालीन-स्टॉप परीक्षण, विद्युत इन्सुलेशन / सुरक्षा जांच, और सहमत पुल पर लोड परीक्षण शामिल हो सकते हैं जहाँ आवश्यक हो। वर्ग परियोजनाओं के लिए, डिजाइन अनुमोदन और गवाह दायरा चयनित वर्गीकरण समाज और अनुबंध के अधीन हैं।
254 मिमी होज़ में होज़ निर्माता और परियोजना आवश्यकता के अनुसार अपना लागू होज़ सामग्री / अग्नि-मंदक / दबाव प्रमाणन होना चाहिए। यह होज़ प्रमाणन विंच के संरचनात्मक, विद्युत और वर्ग दस्तावेज़ीकरण से अलग है।
परियोजना आवश्यकता, निरीक्षण दायरा, सामग्री ट्रेसबिलिटी और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाणपत्र।

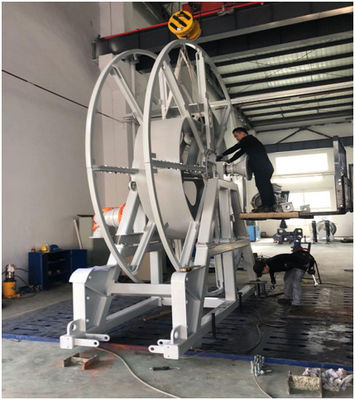

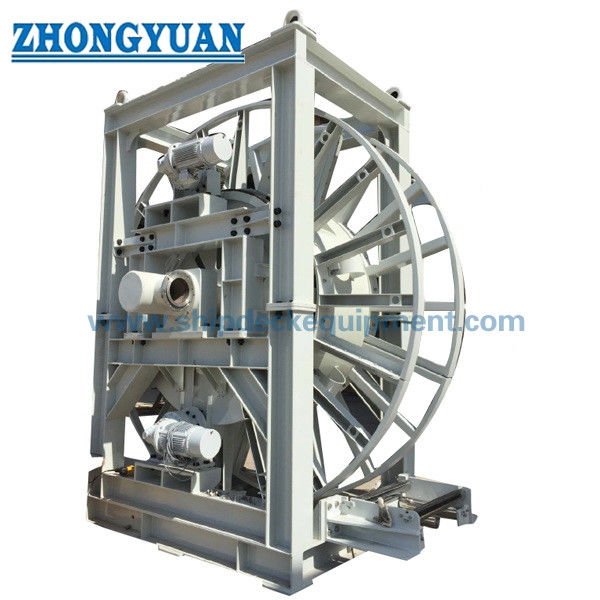

ड्राइंग और तस्वीरें
![]()
![]()
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह सामान्य जहाज फायर-होज़ रील के समान है जो SOLAS द्वारा आवश्यक है?
A1: नहीं। आपूर्ति की गई कॉन्फ़िगरेशन 254 मिमी बड़े-बोर सक्शन / डिलीवरी होज़ के लिए है जिसमें 40-250 मीटर भंडारण क्षमता है। पारंपरिक SOLAS फायर होज़ बहुत छोटे पोर्टेबल हाइड्रेंट होज़ होते हैं। इसलिए इस बड़े-बोर होज़ के लिए लागू अग्निशमन प्रणाली की आवश्यकता की पुष्टि जहाज या अपतटीय परियोजना विनिर्देश से की जानी चाहिए।
Q2: क्या 7.5 kW मोटर के साथ 50 kN पुल और 30 मीटर/मिनट की गति का एक साथ उपयोग किया जा सकता है?
A2: बुनियादी यांत्रिक शक्ति के आधार पर निरंतर संचालन बिंदु के रूप में नहीं। हानियों से पहले सैद्धांतिक ड्रम शक्ति लगभग 25 kW होगी। इसलिए अंतिम विंच को एक पुष्टि की गई पुल-गति वक्र, गियरबॉक्स अनुपात, ड्यूटी चक्र, मोटर शक्ति और ब्रेक टॉर्क के साथ उद्धृत किया जाना चाहिए।
Q3: कोटेशन से पहले कौन सी जानकारी सबसे महत्वपूर्ण है?
A3: वास्तविक होज़ डेटाशीट, होज़ लंबाई, OD और मोड़ त्रिज्या, सूखा / भरा वजन, कपलिंग आकार, आवश्यक पुल और गति, एकल / दोहरा ड्रम व्यवस्था, स्थापना क्षेत्र, बिजली की आपूर्ति, नियंत्रण विधि, वर्ग / FAT आवश्यकता, डेक ड्राइंग, गंतव्य और वितरण समय प्रदान करें।
