मरीन मैनुअल कपलिंग विंच | शिप डेक उपकरण के लिए हैंड ऑपरेशन विंच
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सुरक्षा खींचने की क्षमता: | 5-100KN | भार धारण करना: | 50-1000 केएन |
|---|---|---|---|
| ड्रम क्षमता: | स्वनिर्धारित | सामग्री: | हल्के स्टील, स्टेनलेस स्टील |
| सतह का उपचार: | Sandblasting S2.5 + 3 परतों को एपॉक्सी पेंट, जस्ती | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | 1000KN युग्मन चरखी,एकल ड्रम 1000KN युग्मन चरखी,1000KN जहाज डेक उपकरण |
||
उत्पाद विवरण
नौसैनिक पुस्तिका युग्मन विंचहाथ जहाज के डेक उपकरण के लिए ऑपरेशन विंच
उत्पाद का अवलोकन
एकल ड्रम हैंड कपलिंग विंच एक मैन्युअल रूप से संचालित डेक विंच है जिसका उपयोग रस्सी हैंडलिंग, प्रकाश खींचने, पोजिशनिंग और बैग, अंतर्देशीय जलमार्ग जहाजों, कार्य नौकाओं पर काम करने के लिए किया जाता है,और छोटे डेक व्यवस्था जहां विद्युत या हाइड्रोलिक शक्ति की आवश्यकता नहीं हैइसे एक हैंडव्हील या लीवर हैंडल द्वारा संचालित किया जाता है, जिसमें गियर ट्रांसमिशन और एक रैचेट या ब्रेक व्यवस्था होती है जिसका उपयोग गति को नियंत्रित करने और संचालन के दौरान रस्सी तनाव को बनाए रखने के लिए किया जाता है।
इस उत्पाद को एक मैनुअल रस्सी-हैंडलिंग और होल्डिंग विंच के रूप में तैनात किया जाना चाहिए, न कि एक संचालित टोलिंग विंच, लिफ्टिंग विंच,या कर्मियों को उठाने के लिए उपकरण जब तक कि उस कार्य के लिए एक विशिष्ट प्रमाणित डिजाइन प्रदान नहीं किया जाता है. प्रदान किए गए डेटा सुरक्षा खींच क्षमता, पकड़ लोड, एकल ड्रम व्यवस्था, वैकल्पिक ब्रेक या रचेट और अनुकूलित ड्रम क्षमता देता है। रस्सी व्यास, ड्रम आकार, गियर अनुपात, माउंटिंग आधार,हाथ बल, और प्रमाणपत्र के दायरे को उद्धरण और उत्पादन से पहले पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकारः एकल ड्रम मैनुअल मैन्युअल युग्मन लिंच → मैनुअल डेक रस्सी हैंडलिंग और होल्डिंग अनुप्रयोगों के लिए उपयुक्त।
- सुरक्षा खींचने की क्षमताः 5×100 kN → मुख्य खींचने के चयन पैरामीटर के रूप में प्रयोग किया जाता है; इसे स्वीकृत गणना के बिना SWL, MBL या खींचने की क्षमता में परिवर्तित नहीं किया जाना चाहिए।
- पकड़े जाने का भारः 50 ‰ 1000 kN → पकड़े जाने की व्यवस्था या ब्रेक/गलाबंदी की व्यवस्था से संबंधित है; यह मैनुअल खींचने की क्षमता के समान नहीं है।
- ड्रम क्षमताः प्रत्येक परियोजना के लिए कस्टम → रस्सी व्यास, रस्सी की लंबाई, फ्लीट कोण, ड्रम चौड़ाई और फ्लैंज ऊंचाई की पुष्टि की जानी चाहिए।
- ऑपरेशन विधिः हैंडव्हील या हैंडल लीवर → सरल मैन्युअल ऑपरेशन और स्थानीय नियंत्रण की आवश्यकता होने पर उपयुक्त।
- पकडने वाला यंत्र: रस्सी के तनाव को पकड़े जाने पर अनियंत्रित ड्रम रोटेशन को रोकने के लिए इस्तेमाल किया जाने वाला ब्रेक या रॅचेट
- निर्माणः गियर ट्रांसमिशन → गियर अनुपात के साथ एकल ड्रम और गति परिवर्तन को खींचने की शक्ति और हाथ की शक्ति की आवश्यकता के अनुसार पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + 3-परत एपॉक्सी पेंट या गैल्वेनाइज्ड फिनिश → अंतिम कोटिंग समुद्री वातावरण और परियोजना विनिर्देश का पालन करती है।
मुख्य तकनीकी मापदंड
| पैरामीटर | आपूर्ति मूल्य / सीमा | इंजीनियरिंग का अर्थ |
| सुरक्षा खींचने की क्षमता | 5 ̊100 kN | मुख्य मैनुअल खींचने के चयन सीमा; अंतिम मूल्य रस्सी भार और संचालन कर्तव्य से मेल खाना चाहिए। |
| भार धारण करना | 50 ‰ 1000 kN | रखरखाव/ब्रेक या रॅचेट से संबंधित मूल्य; इंजीनियरिंग उपयोग से पहले परीक्षण विधि और सुरक्षा कारक की पुष्टि करें। |
| ड्रम व्यवस्था | एकल ड्रम | एक रस्सी लाइन या तार रस्सी भंडारण और हैंडलिंग व्यवस्था के लिए उपयुक्त। |
| ड्रम क्षमता | अनुकूलित | रस्सी के व्यास, रस्सी की लंबाई, ड्रम की चौड़ाई, फ्लैंज की ऊंचाई और रस्सी की परत की व्यवस्था की पुष्टि करें। |
| कार्य करने की विधि | हैंडल लीवर या हैंडव्हील | आवश्यक हाथ बल, ऑपरेटर की पहुंच और डेक लेआउट के अनुसार चयन करें। |
| पकड़ने वाला यंत्र | ब्रेक या रेंच | रस्सी के तनाव को बनाए रखने और ड्रम की गति को नियंत्रित करने के लिए प्रयोग किया जाता है; अंतिम प्रकार को आवेदन की आवश्यकता का पालन करना चाहिए। |
| सामग्री | हल्के स्टील / स्टेनलेस स्टील | उत्पादन से पहले सामग्री के ग्रेड और संक्षारण प्रतिरोध के स्तर की पुष्टि की जानी चाहिए। |
| सतह उपचार | Sa 2.5 धमाका + 3-परत इपॉक्सी पेंट / जस्ती | समुद्री जोखिम, कोटिंग सिस्टम और रखरखाव की आवश्यकता के अनुसार चुनें। |
| प्रमाणपत्र का दायरा | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS आदि आदेश के अनुसार उपलब्ध हैं | उद्धरण से पहले प्रमाणपत्र स्तर और वर्ग गवाह निरीक्षण पर सहमति होनी चाहिए। |
चयन और जांच गाइड
चरण 1:रस्सी से निपटने के कार्य, अपेक्षित लाइन तनाव और वास्तविक कार्य की स्थिति के अनुसार 5~100 kN के भीतर आवश्यक सुरक्षा खींच क्षमता की पुष्टि करें।
चरण 2:पकड़ लोड की आवश्यकता की पुष्टि करें और क्या लिंच को एक रैक डिवाइस, यांत्रिक ब्रेक, या दोनों की आवश्यकता है। पकड़ लोड को खींचने की क्षमता से अलग से जांचना चाहिए।
चरण 3:रस्सी के प्रकार, रस्सी के व्यास, रस्सी की लंबाई और आवश्यक ड्रम क्षमता की पुष्टि करें। ड्रम की चौड़ाई, फ्लैंज की ऊंचाई, रस्सी की परत की संख्या और रस्सी की लंगर लगाने की विधि को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
चौथा कदम:ऑपरेशन विधि की पुष्टि करें: हैंडव्हील, हैंडल लीवर, गियर-चेंज व्यवस्था, ऑपरेटर की स्थिति और एक व्यक्ति के संचालन के लिए स्वीकार्य हाथ बल।
चरण 5:डेक माउंटिंग व्यवस्था, बेस फुटप्रिंट, बोल्ट या वेल्ड विवरण, आसपास के क्लीयरेंस की पुष्टि करें, और क्या स्थापना नए निर्माण, प्रतिस्थापन, बैज या अंतर्देशीय जलमार्ग पोत के लिए है।
चरण 6:सामग्री, सतह उपचार, स्टेनलेस स्टील विकल्प, जस्ती खत्म, कोटिंग सिस्टम, प्रमाण पत्र आवश्यकता, मात्रा, गंतव्य और वितरण आवश्यकता की पुष्टि करें।
संरचना और घटक
Single rope drum | Side frame | Handwheel or handle lever | Gear transmission | Ratchet pawl or holding dog | Mechanical brake option | Drum shaft and bush/bearing area | Rope anchoring point | Deck mounting base | Protective cover to be confirmed
मैनुअल ऑपरेशन, गियर और होल्डिंग फायदे
- मैनुअल ऑपरेशन से ऐसे स्थानों पर रस्सी को संभालने की अनुमति मिलती है जहां हाइड्रोलिक या विद्युत शक्ति उपलब्ध नहीं है या जहां एक साधारण स्थानीय ऑपरेटिंग डिवाइस को प्राथमिकता दी जाती है।
- गियर ट्रांसमिशन अधिक खींचने के प्रयास के लिए यांत्रिक लाभ प्रदान कर सकता है, जबकि गियर परिवर्तन का उपयोग डिजाइन के आधार पर तेजी से ढीला लेने या आसान लिंचिंग के लिए किया जा सकता है।
- एक रॅचेट पावल, पकड़ने वाला कुत्ता या ब्रेक व्यवस्था रस्सी के तनाव को बनाए रखने में मदद करती है और ऑपरेशन के दौरान अनियंत्रित रिवर्स ड्रम रोटेशन के जोखिम को कम करती है।
- सिंगल ड्रम निर्माण का निरीक्षण और रखरखाव करना आसान है, जिससे यह बैरगेज, अंतर्देशीय जलमार्ग जहाजों और छोटे डेक उपकरण व्यवस्थाओं के लिए उपयुक्त है।
- ऑपरेटर की स्थिति, हैंडव्हील की त्रिज्या, हैंडल लीवर की लंबाई, गियर कवर और आसपास के रिक्त स्थान की जांच की जानी चाहिए ताकि मैन्युअल ऑपरेशन व्यावहारिक और सुरक्षित हो।
- इस पृष्ठ में लिफ्ट को उठाने के उपकरण के रूप में प्रस्तुत नहीं किया गया है। उठाने, कर्मियों को उठाने, या भार-सहायता कार्य के लिए एक अलग प्रमाणित डिजाइन, अनुमोदित ब्रेक सिस्टम,और परियोजना विशिष्ट सत्यापन.
कस्टम विशेषताएं
- उत्पाद का प्रकारः एकल ड्रम मैनुअल हैंड कूपिंग विंच → जहाज और बारगे अनुप्रयोगों के लिए डेक-माउंटेड मैनुअल रस्सी-हैंडलिंग विंच।
- खींचने की सीमाः 5~100 kN → परिचालन भार और रस्सी-हैंडलिंग कर्तव्य के अनुसार चुनें।
- रखरखाव रेंजः 50-1000 kN → इंजीनियरिंग चयन में उपयोग से पहले ब्रेक या रॅचेट रेटिंग, परीक्षण आधार और सुरक्षा कारक की पुष्टि करें।
- ड्रम क्षमताः अनुकूलित → रस्सी व्यास और आवश्यक रस्सी लंबाई ड्रम आयाम निर्धारित करते हैं।
- ऑपरेशनः हैंडव्हील या हैंडल लीवर → ऑपरेटर की पहुंच और आवश्यक हाथ बल के अनुसार चुनें।
- गति/गियरः गियर-चेंज व्यवस्था की पुष्टि की जानी है → अधिक गति के लिए ढीली लेने और कम गति के लिए भारी खींचने के लिए जब निर्दिष्ट विचार किया जा सकता है।
- सामग्रीः हल्के स्टील या स्टेनलेस स्टील → सटीक ग्रेड और सामग्री प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।
- सतह उपचारः इपॉक्सी पेंट प्रणाली या जस्ती खत्म → पोत क्षेत्र, संक्षारण जोखिम और रखरखाव आवश्यकता के अनुसार चयन करें।
- प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, या गवाह निरीक्षण उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
ऑपरेटर हैंडव्हील या हैंडल लीवर को घुमाता है → गियर ट्रांसमिशन एकल ड्रम को चलाता है → रस्सी को घुमाया जाता है या नियंत्रण के तहत भुगतान किया जाता है → रैचेट, कुत्ते को पकड़ना,या ब्रेक आवश्यक होने पर ड्रम पकड़ता है → रस्सी तनाव ड्रम शाफ्ट के माध्यम से स्थानांतरित किया जाता है, फ्रेम, और डेक संरचना के लिए माउंटिंग आधार
आवेदन
बारगेस∙ अंतर्देशीय जलमार्ग जहाज∙ छोटी कार्ययात्राएँ∙ सेवा पोत∙ शिपयार्ड रस्सी हैंडलिंग∙ लंगर लगाने की लाइन का समायोजन∙ डेक उपयोगिता रस्सी हैंडलिंग∙ मैन्युअल डेक लिंच का प्रतिस्थापन
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकताओं, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

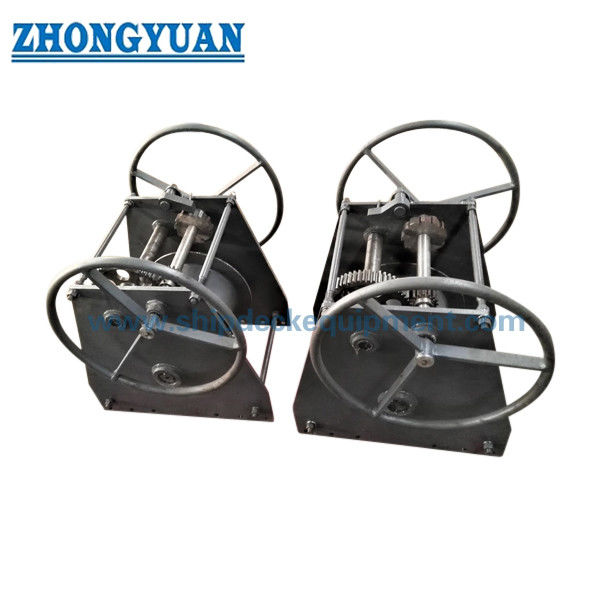

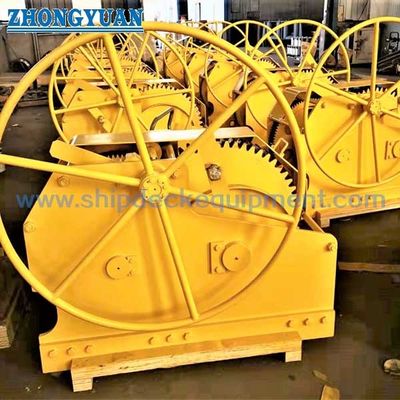

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही मैन्युअल कुपलिंग लिंच का चयन कैसे किया जाए?
A1: सुरक्षा खींच क्षमता, पकड़ भार, रस्सी प्रकार, रस्सी व्यास, रस्सी की लंबाई, ड्रम क्षमता, संचालन विधि, गियर अनुपात, ब्रेक या ग्रिच आवश्यकता के अनुसार विंच का चयन करें।और डेक की स्थापना की स्थितिप्रतिस्थापन परियोजनाओं के लिए, मौजूदा नींव और रस्सी की लीड की भी जांच की जानी चाहिए।
Q2: सुरक्षा खींच क्षमता और धारण भार के बीच अंतर क्या है?
A2: सुरक्षा खींच क्षमता मैनुअल लिंचिंग के लिए खींचने के चयन पैरामीटर को संदर्भित करती है। होल्डिंग लोड रस्सी तनाव को पकड़ने के लिए होल्डिंग डिवाइस, रैचेट या ब्रेक व्यवस्था की क्षमता को संदर्भित करता है.इन दोनों मूल्यों को मिश्रित नहीं किया जाना चाहिए और इंजीनियरिंग अनुमोदन से पहले सटीक परीक्षण आधार की पुष्टि की जानी चाहिए।
प्रश्न 3: क्या इस मैनुअल विंच को लिफ्टिंग विंच के रूप में इस्तेमाल किया जा सकता है?
A3: डिफ़ॉल्ट रूप से नहीं। इस पृष्ठ में एक मैनुअल डेक रस्सी-हैंडलिंग लिंच का वर्णन किया गया है। उठाने या कर्मियों से संबंधित उपयोग के लिए एक विशिष्ट प्रमाणित उठाने के डिजाइन, अनुमोदित ब्रेक व्यवस्था, लोड परीक्षण की आवश्यकता होती है,और परियोजना की आवश्यकता के अनुसार वर्ग या प्राधिकरण की स्वीकृति.
