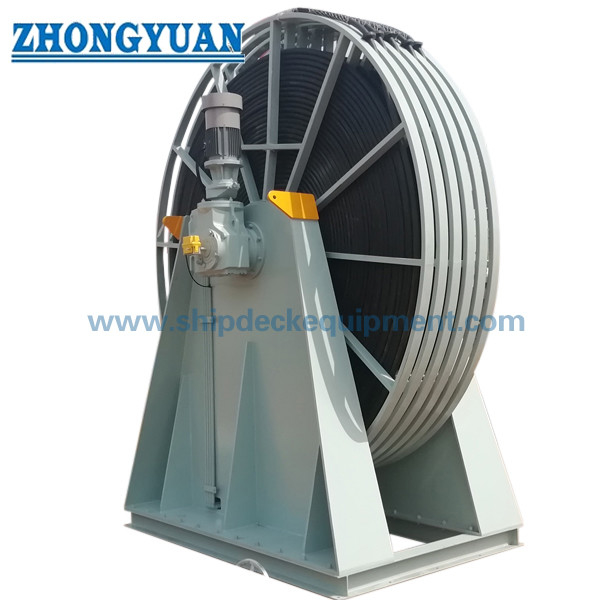

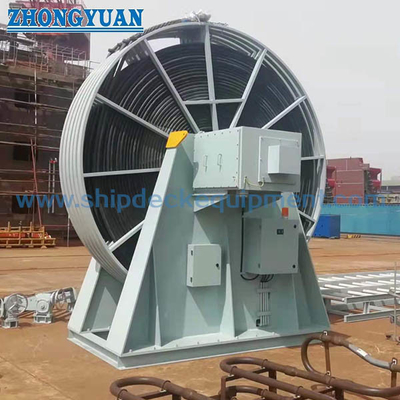

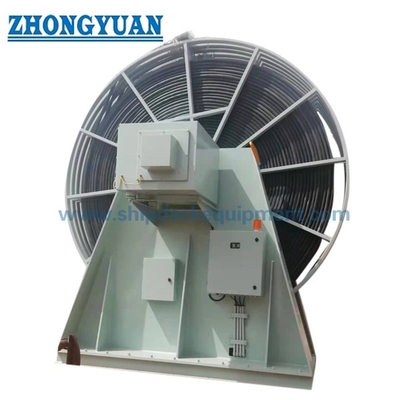

कम वोल्टेज शोर पावर मैनेजमेंट सिस्टम के लिए इलेक्ट्रिक केबल रील

कम वोल्टेज किनारे बिजली केबल प्रबंधन प्रणाली के लिए विद्युत केबल रील

विवरण:

इस केबल प्रबंधन प्रणाली में 3*185 कम वोल्टेज केबल और एक समर्पित किनारे बिजली प्लग है।और केबल लिंच डिजाइन जहाज के परिचालन स्थितियों को पूरा करता हैकिनारे के पावर बॉक्स की रेटेड करंट ले जाने की क्षमता 350A है। केबल प्रबंधन प्रणाली और किनारे के पावर बॉक्स का सुरक्षा स्तर IP56 है।

उत्पाद की विशेषता:

आईईसी नियमों का अनुपालन, वर्ग नियमों का अनुपालन, राष्ट्रीय नियमों का अनुपालन

बोर्ड या किनारे की स्थापना

IP56 सुरक्षा

केबल की लंबाई समायोज्य हो सकती है

रिमोट और स्थानीय नियंत्रण

केबल लंबाई की निगरानी

आपातकालीन रोक और अलार्म

स्वचालित प्रबंधन कार्य, ऑटो तनाव, पुनर्प्राप्ति और रिहाई

मानक और विनिर्देश

आईईसी/आईएसओ/आईईईई 80005-3-2016< बंदरगाह में उपयोगिता कनेक्शन - भाग 3: निम्न वोल्टेज किनारे कनेक्शन (एलवीएससी) सिस्टम - सामान्य आवश्यकताएं ((आईईसी)

60309-5)>

आईईसी 60309-1

आईईसी 60309-5

कम वोल्टेज किनारे बिजली कनेक्शन प्रणालियों के लिए सहायक उपकरण ((2017)>

जीबी/टी 36028.2-2018

GB/T 11918.5-2020

प्रणाली) >

GD22-2015 इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के प्रकार अनुमोदन परीक्षण के लिए गाइड

अध्याय 1, भाग तीन, अध्याय 2,3, सीसीएस का भाग चार2022 और इसके संशोधन

सीसीएस के अध्याय 1, भाग तीन, अध्याय 2, भाग चार2022 और इसके संशोधन

सीसीएस का अध्याय 1, भाग दो, अध्याय 3, भाग तीन2016 और इसके संशोधन

सीसीएस का अध्याय 7,82018

अध्याय 5, भाग ग्यारह

एमएसए, पी.आर. चीन के 2020 और उसके संशोधन

अध्याय 2, भाग पांचएमएसए, पी.आर. चीन के 2019 और उसके संशोधन

अध्याय 32018, एमएसए, पीआर चीन

अध्याय 2, भाग आठ2018

एमएसए के संशोधन, पी.आर. चीन

पर्यावरण की स्थिति

1) स्थापना का स्थानःबोर्ड स्थापना।

2) परिवेश का तापमानः-25°C+45°C

3) सापेक्ष आर्द्रता: ≤98%

4) ऊंचाईः≤1000 मीटर

सारांश

इस केबल प्रबंधन प्रणाली में मुख्य रूप से फ्रेम, केबल रील, मोटर और रिड्यूसर विधानसभा, इलेक्ट्रिक स्लिप रिंग विधानसभा, इलेक्ट्रिक नियंत्रण प्रणाली, हाइस्टेरिसिस युग्मन,किनारे बिजली केबल और किनारे बिजली प्लग और अन्य घटक.

केबल लिंच 50 मीटर के केबल को केबल रील पर व्यवस्थित रूप से इकट्ठा करता है, जिसे मोटर द्वारा चलाया जाता है। एक प्लग के साथ केबल को रील के निचले हिस्से के माध्यम से उलट दिया जा सकता है।

मुख्य कार्य

केबल उठाओ

केबल को इकट्ठा करने के बटन पर मैनुअल ऑपरेशन नियंत्रण बॉक्स, लिंच केबल को इकट्ठा करें।

रिमोट कंट्रोल का प्रयोग करके भी केबल को उठाया जा सकता है।

रिलीज़ केबल बटन पर मैनुअल ऑपरेशन नियंत्रण बॉक्स, लिंच केबल को रिलीज़ करता है।

रिमोट कंट्रोल का प्रयोग करके केबल को भी मुक्त किया जा सकता है।

केबल लंबाई की निगरानी

जब केबल पूरी तरह से घुमाया जाता है, तो घुमाव की क्रिया बंद हो जाती है और डिस्प्ले दिखाता है।

अंतिम चार मोड़ होने पर, डिस्प्ले और ऑडियो-विजुअल अलार्म प्रतिक्रिया करते हैं;

अंतिम मोड़ पर, किनारे की सुरक्षा सर्किट को किनारे की बिजली आपूर्ति से डिस्कनेक्ट कर दिया जाता है, और डिस्प्ले और ऑडियो-विजुअल अलार्म जवाब देते हैं।

आपातकालीन रोक

आपातकालीन स्टॉप बटन दबाने से किनारे की सुरक्षा सर्किट बंद हो जाती है।

केबल स्वचालित प्रबंधन कार्य

तट पर बिजली के उपयोग के दौरान, केबल रील तनाव और नियंत्रण प्रणाली के माध्यम से पोत की स्थिति और ज्वार परिवर्तनों के आधार पर वास्तविक समय में केबल तनाव में परिवर्तन का पता लगा सकता है।केबल रील स्वचालित रूप से केबल बहुत तंग या बहुत ढीला होने से रोकने के लिए केबल तनाव मूल्य में परिवर्तन के अनुसार तट से जहाज कनेक्शन केबल को जारी या स्टोर कर सकते हैं.

स्वचालित केबल रिलीज़ः जब जहाज माल को उतारता है या ज्वार बढ़ता है, जिससे जहाज बढ़ता है, तो केबल तनाव बढ़ता है, और जब निगरानी केबल तनाव पूर्व निर्धारित मूल्य से अधिक होता है,नियंत्रण प्रणाली स्वचालित रूप से केबल की एक निश्चित लंबाई को जारी करने के लिए मोटर नियंत्रित करता हैजब निगरानी केबल तनाव मान सामान्य पर लौटता है, नियंत्रण प्रणाली के लिए संकेत देता है मोटर केबल जारी करने के लिए बंद करने के लिए,और मोटर घूर्णन बंद हो जाता है और एक साथ ब्रेक संलग्न करता है.

स्वचालित केबल पुनर्प्राप्ति: जब जहाज माल लोड करता है या ज्वार गिरता है, जिससे जहाज नीचे उतरता है, तो केबल तनाव कम हो जाता है। जब मॉनिटर किए गए केबल तनाव पूर्व निर्धारित मूल्य से कम होता है,नियंत्रण प्रणाली स्वचालित रूप से केबल की एक निश्चित लंबाई को पुनः प्राप्त करने के लिए मोटर को नियंत्रित करती हैजब निगरानी केबल तनाव मूल्य सामान्य पर लौटता है, नियंत्रण प्रणाली केबल को पुनः प्राप्त करने के लिए मोटर के लिए संकेत देता है,और मोटर घूर्णन बंद हो जाता है और एक साथ ब्रेक संलग्न करता है.

मुख्य घटकों के तकनीकी मापदंड

इन्वर्टर मोटर

कम करनेवाला

हाइस्टेरिसिस युग्मन

केबल रीलों का संयोजन

इलेक्ट्रिक स्लिप रिंग संयोजन

नियंत्रण बॉक्स और जंक्शन बॉक्स

किनारे के बिजली केबल

किनारे की पावर प्लग

रेखाचित्रकम वोल्टेज किनारे बिजली केबल प्रबंधन प्रणाली के लिए विद्युत केबल रील
