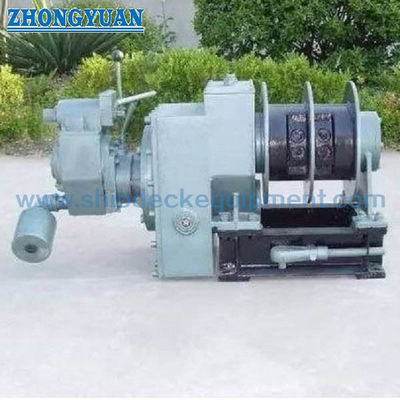

5-30kN मरीन पायलट लैडर विंच ISO 7364 न्यूमेटिक स्प्लिट ड्रम ड्रिवन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक:: | ISO 7364:2016 | प्रकार:: | वायवीय विभाजन ड्रम; |
|---|---|---|---|
| कारखाना परीक्षणः: | बिना भार के चलना परीक्षण, ड्रम भार परीक्षण, 1,5 रखरखाव भार के तहत स्थिर परीक्षण; | कार्य भार:: | 10kn, 16kn, 20kn |
| गति (एम/मिनट):: | 9-15 मी/मिनट | तार रस्सी: | 6*37-13.0-170-1; |
| सामग्री:: | हल्का स्टील, | नियंत्रण:: | स्थानीय नियंत्रण |
| वर्गीकरण प्रमाणपत्र:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, आदि। | ||
| प्रमुखता देना: | आईएसओ 7364 पायलट सीढ़ी चरखी,विभाजित ड्रम पायलट सीढ़ी चरखी,वायवीय मोटर चालित पायलट सीढ़ी चरखी; |
||
उत्पाद विवरण
5-30kN मरीन पायलट सीढ़ी वाइंच आईएसओ 7364 वायवीय स्प्लिट ड्रम संचालित
उत्पाद का अवलोकन
आईएसओ 7364 वायवीय स्प्लिट ड्रम पायलट सीढ़ी लिंच को एल्यूमीनियम पायलट सीढ़ियों को सुरक्षित रूप से उतारने और उठाने के लिए डिज़ाइन किया गया है।
इसमें एक विस्फोट प्रतिरोधी वायवीय मोटर का उपयोग किया गया है और यह खतरनाक समुद्री वातावरण के लिए उपयुक्त है।
प्रणाली में मैन्युअल बैकअप ऑपरेशन शामिल है और आईएसओ 7364 के अनुरूप हैः2016.
त्वरित विनिर्देश
• मानकः आईएसओ 7364:2016
• कार्य भार (ड्रम भार): 5-30 kN
• रखरखाव भारः 15-90 kN
• ड्रम प्रकार: स्प्लिट ड्रम
• उठाने की गतिः 9-15 मीटर/मिनट
तार रस्सी का व्यास: 11-16 मिमी (लोड के आधार पर)
• ड्राइव का प्रकारः वायवीय मोटर
• नियंत्रण: स्थानीय नियंत्रण
• सामग्री: हल्के स्टील
मुख्य तकनीकी मापदंड
| नाममात्र आकार |
ड्रम भार (a) |
रखरखाव भार (a) kN |
विंच लोड परीक्षण प्रक्रिया | इस्पात तार रस्सी का व्यास वास्तव में चयनित (d) मिमी |
|||||
| रस्सी की न्यूनतम ताकत (a) (5 गुना भार) KN |
स्टील के तार रस्सी का व्यास (बी,सी) मिमी |
एकल ड्रम |
स्प्लिट ड्रम डबल ड्रम |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| NOTE Choose the actual steel wire rope diameter of winches according to the following case that the breaking load of steel wire rope shall be not less than five times the actual holding load of accommodation ladder winches. दो रस्सियों के साथ काम करने वाले विंचों के लिए, सूचीबद्ध मान प्रत्येक रस्सियों पर बल का योग हैं। खंभे 4 में, पांच के रखरखाव भार सुरक्षा कारक के आधार पर, सभी मूल्यों को लिंच भार परीक्षण में चुना जाना चाहिए। C स्तंभ 4 में दिए गए रस्सी व्यास का प्रयोग केवल एक रस्सी के साथ विंचों के स्थिर भार परीक्षण के लिए किया जाता है। d ब्रैकेट में रस्सी का व्यास s का अर्थ है कि ये मान राष्ट्रीय मानक विनिर्देशों में शामिल हैं। |
|||||||||
| नाम | UNIT | विनिर्देश | |||||||
| वायु इंजन | प्रकार | / | SMF-5.5P-900S | ||||||
| शक्ति | क्विंटल | 4 | |||||||
| रेटेड क्रांति | आरपीएम | 900 | |||||||
| कार्य दबाव | एमपीए | 0.59 | |||||||
| हवा की खपत | m3/मिनट | 6 | |||||||
| शुल्क कारक | मिन | 30 | |||||||
| कुल दक्षता | / | 0.858 | |||||||
| मैनुअल ट्रांसमिशन अनुपात | / | 30.73 | |||||||
| वायु संचरण अनुपात | / | 75.43 | |||||||
| तार रस्सी का आकार | / | 6*37-13-170-1 | |||||||
| तार क्षमता | m | 50 | |||||||
| ड्रम पर घुमावदार तार की परतें | / | 3 | |||||||
| उठाने की गति | m/min | 10 | |||||||
| समर्थन भार | KN | 48 | |||||||
| ड्रम लोड | KN | 16 | |||||||
विंच चयन गाइड
चरण 1 - ड्रम लोड चुनेंः 5-30 kN
चरण 2 - मैच पकड़ लोडः 15-90 kN
चरण 3 - लोड के आधार पर रस्सी व्यास का चयन करें
चरण 4 - वायवीय ड्राइव प्रणाली की पुष्टि करें
चरण 5 - स्थापना: डेक पर स्थापित
संरचना और घटक
संरचना और घटक: वायवीय मोटर गियरबॉक्स ट्रांसमिशन स्प्लिट ड्रम तार रस्सी प्रणाली ब्रेक सिस्टम मैनुअल ड्राइव नियंत्रण वाल्व बेस फ्रेम
आवेदन
अनुप्रयोग: पायलट सीढ़ी हैंडलिंग∙ अपतटीय जहाज∙ तेल और गैस प्लेटफार्म∙ खतरनाक वातावरण
प्रमाणपत्र और लाभ
प्रमाणपत्रः सीसीएस एनके बीवी एबीएस डीएनवी आरआर आर आर आर आर आर सीआरएस
लाभः विस्फोट-सबूत वायवीय ड्राइव पूर्ण भार सीमा चयन स्प्लिट ड्रम डिजाइन मैन्युअल बैकअप विश्वसनीय संचालन
चित्र और तस्वीरें
• सामान्य व्यवस्था का चित्रण
• संरचना का चित्र
• स्थापना का लेआउट

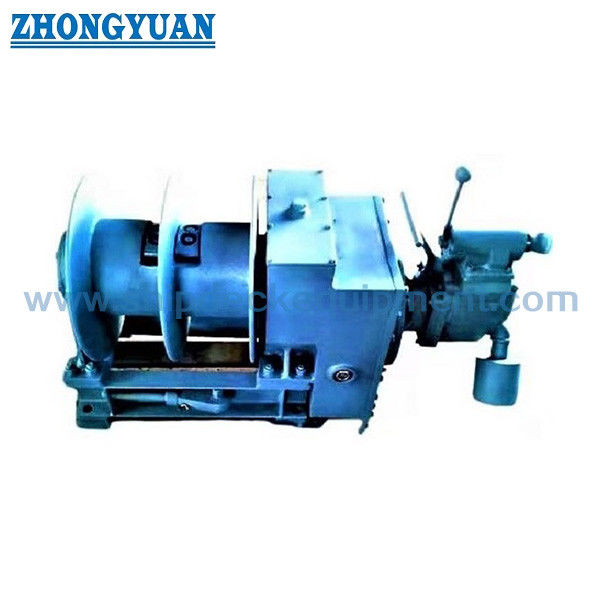

• उत्पाद की तस्वीरें
ऑर्डर करने की जानकारी
• MOQ: 1 यूनिट
• वितरण: परियोजना के आधार पर
• भुगतानः टी/टी, एल/सी
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: वायवीय ड्राइव क्यों?
उत्तर: खतरनाक क्षेत्रों के लिए उपयुक्त है।
प्रश्न 2: सीमा?
A: 5-30 kN पूर्ण श्रृंखला।
