10–20kN मरीन पायलट लैडर विंच आईएसओ 7364 इलेक्ट्रिक चालित | शिप डेक पायलट लैडर हैंडलिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक:: | ISO 7364:2016 | प्रकार:: | इलेक्ट्रिक सिंगल/डबल ड्रम, मैनुअल बैकअप |
|---|---|---|---|
| कारखाना परीक्षणः: | बिना भार के चलना परीक्षण, ड्रम भार परीक्षण, 1,5 रखरखाव भार के तहत स्थिर परीक्षण; | कार्य भार:: | 10KN, 16KN, 20KN |
| गति (एम/मिनट):: | 8-12मी/मिनट | तार रस्सी: | दीया. 13 (मिमी); |
| सामग्री:: | हल्का स्टील, | नियंत्रण:: | स्थानीय नियंत्रण |
| वर्गीकरण प्रमाणपत्र:: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट | ||
| प्रमुखता देना: | पायलट सीढ़ी चरखी iso7364,इलेक्ट्रिक मोटर चालित पायलट सीढ़ी चरखी,20kn पायलट सीढ़ी चरखी; |
||
उत्पाद विवरण
10-20kN मरीन पायलट लैडर विंच ISO 7364 इलेक्ट्रिक चालित | शिप डेक पायलट लैडर हैंडलिंग उपकरण
उत्पाद अवलोकन
ISO 7364 इलेक्ट्रिक मोटर चालित मरीन पायलट लैडर विंच को जहाज के डेक पर पायलट लैडर हैंडलिंग और भंडारण कार्यों के लिए डिज़ाइन किया गया है।
यह ISO 7364:2016 का अनुपालन करता है, जो समुद्री वातावरण में सुरक्षित और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
विंच में सुरक्षित लैडर डिप्लॉयमेंट और रिकवरी के लिए इलेक्ट्रिक ड्राइव के साथ मैनुअल बैकअप, कॉम्पैक्ट संरचना और स्थिर संचालन की सुविधा है।
त्वरित विनिर्देश
मानक: ISO 7364:2016
कार्य भार: 10 kN | 16 kN | 20 kN
ड्रम प्रकार: सिंगल ड्रम | डबल ड्रम
होइस्टिंग गति: 8-20 मीटर/मिनट
वायर रोप: 6×37-13.0-170-1
वायर क्षमता: 95 मीटर तक
ड्राइव प्रकार: इलेक्ट्रिक (मैनुअल बैकअप)
नियंत्रण: स्थानीय नियंत्रण
सामग्री: कार्बन स्टील
सतह उपचार: Sa2.5 + एपॉक्सी कोटिंग
कार्य तापमान: -40°C से +50°C
मुख्य तकनीकी पैरामीटर
| मॉडल | 10KN | 16KN | 20KN |
| ड्रम लोड (KN) | 10 | 16 | 20 |
| सहायक लोड (KN) | 30 | 48 | 60 |
| होइस्टिंग गति (मी/मिनट) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| ड्रम पर वाइंडिंग वायर लेयर | 3 | 3 | 4 |
| वायर क्षमता (मी) | 37 | 50 | 95 |
| वायर रोप आकार | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| इलेक्ट्रिक ट्रांसमिशन अनुपात | 75.43 | 69.48 | 51.19 |
| मैनुअल ट्रांसमिशन अनुपात | 30.73 | 30.73 | 31.5 |
| कुल कुशल | 0.83 | 0.858 | 0.85 |
विंच चयन गाइड
चरण 1 – कार्य भार: 10 kN | 16 kN | 20 kN
चरण 2 – ड्रम प्रकार: सिंगल ड्रम | डबल ड्रम
चरण 3 – होइस्टिंग गति: 8-12 मीटर/मिनट | 12-20 मीटर/मिनट
चरण 4 – वायर रोप: 6×37 स्टील वायर रोप
चरण 5 – ड्राइव प्रकार: मैनुअल बैकअप के साथ इलेक्ट्रिक
चरण 6 – नियंत्रण: स्थानीय नियंत्रण
संरचना और घटक
संरचना और घटक: इलेक्ट्रिक मोटर | गियरबॉक्स ट्रांसमिशन सिस्टम | सिंगल / डबल ड्रम | वायर रोप सिस्टम | ब्रेक सिस्टम | मैनुअल ड्राइव सिस्टम | कंट्रोल पैनल | बेस फ्रेम
कस्टम विशेषताएँ
कार्य भार: 10 / 16 / 20 kN
ड्रम प्रकार: सिंगल / डबल
गति: 8-20 मीटर/मिनट
ड्राइव प्रकार: इलेक्ट्रिक
नियंत्रण: स्थानीय
वायर रोप: 6×37
स्थापना: डेक माउंटेड
कस्टम कॉन्फ़िगरेशन और पूछताछ गाइड
कार्य भार | ड्रम प्रकार | होइस्टिंग गति | वायर रोप विनिर्देश | वायर क्षमता | स्थापना आवश्यकता
मॉडल चयन और कोटेशन के लिए उपरोक्त डेटा भेजें
यह कैसे काम करता है
इलेक्ट्रिक मोटर गियरबॉक्स के माध्यम से ड्रम को चलाती है, पायलट लैडर को संभालने के लिए वायर रोप को वाइंडिंग या रिलीज करती है।
मैनुअल ड्राइव बिजली विफलता के दौरान संचालन सुनिश्चित करता है।
अनुप्रयोग
अनुप्रयोग: पायलट लैडर हैंडलिंग | शिप डेक संचालन | कार्गो जहाज | अपतटीय जहाज | बंदरगाह और हार्बर संचालन
प्रमाणन और लाभ
प्रमाणन: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
लाभ: ISO 7364 अनुपालन | स्थिर इलेक्ट्रिक ड्राइव | कॉम्पैक्ट डिजाइन | मैनुअल बैकअप | आसान रखरखाव
ड्राइंग और तस्वीरें
सामान्य व्यवस्था ड्राइंग
संरचना ड्राइंग
स्थापना लेआउट

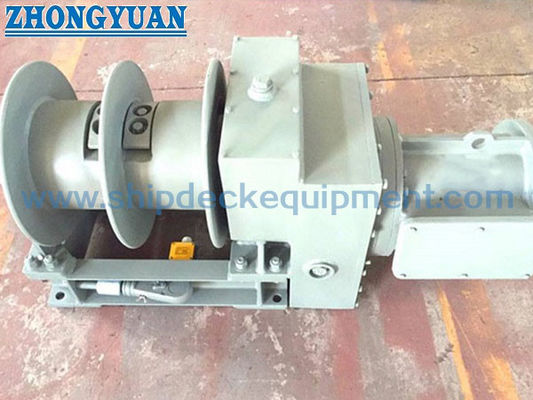

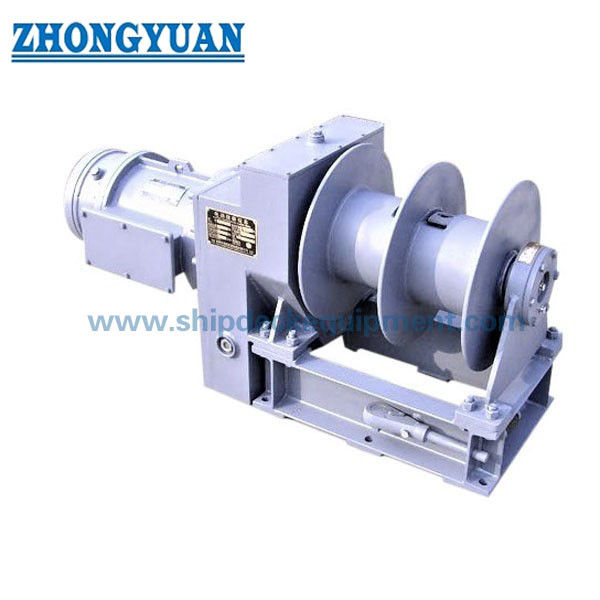

उत्पाद तस्वीरें
ऑर्डरिंग जानकारी
MOQ: 1 यूनिट
डिलीवरी का समय: परियोजना पर आधारित
भुगतान: T/T, L/C
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह ISO अनुपालन है? A: हाँ, ISO 7364:2016।
Q2: बैकअप संचालन? A: मैनुअल ड्राइव उपलब्ध है।
Q3: ड्रम विकल्प? A: सिंगल और डबल ड्रम।
