रिसेस्ड शिप टोइंग बिट | स्टील प्लेट फैब्रिकेटेड टाइप बी साइड-शेल इंस्टॉलेशन के लिए (ISO 13798)

विघटित जहाज टोलिंग बिट. स्टील प्लेट साइड-शेल स्थापना के लिए प्रकार बी निर्मित (आईएसओ 13798)

उत्पाद का अवलोकन

आईएसओ 13798 टाइप बी इंकजेस्ड शिप टोइंग बिट एक स्टील प्लेट से निर्मित टोइंग और मोर्निंग फिटिंग है जो जहाज के साइड शेल के एक इंकजेस में स्थापित है।यह एक निचली लाइन-संलग्न स्थिति प्रदान करता है जब उच्च फ्रीबोर्ड या एक ऊंचा लंगर डेक डेक फिटिंग तक पहुंच को सीमित करता हैचयन में SWL, टोलाइन लीड, शेल खोलने, स्थानीय सुदृढीकरण और वर्ग या ध्वज आवश्यकताओं पर विचार किया जाना चाहिए।

आईएसओ 13798 नाममात्र आकार 200, 250, 400 ए और 400 बी को कवर करता है; प्रकार ए स्टील पाइप का उपयोग करता है और प्रकार बी स्टील प्लेट का उपयोग करता है। आपूर्ति किए गए प्रकार बी डेटा में 294 ‰ 1,177 kN के SWL मान शामिल हैं,संदर्भ रस्सी के व्यास 30~60 मिमीसामग्री, वेल्ड्स, भार दिशा, अंकन, जल निकासी और प्रमाण पत्र का दायरा परियोजना विशिष्ट रहता है।

त्वरित विनिर्देश

• उत्पाद प्रकारः उच्च फ्रीबोर्ड जहाजों के लिए अंतर्निहित जहाज टोलिंग बिट → निचला साइड-शेल लाइन बिंदु।
• मानक और प्रकारः आईएसओ 13798:2020 प्रकार बी → स्टील प्लेट निर्मित; प्रकार ए स्टील पाइप संस्करण है।
• नाममात्र आकारः 200 / 250 / 400A / 400B → SWL, रस्सी आधार और स्थापना ज्यामिति द्वारा चयनित।
• सुरक्षित कार्य भारः 294 ₹1,177 kN (30 ₹120 t reference) → अनुमोदित भार दिशा और पतवार समर्थन की पुष्टि करें।
• संदर्भ रस्सी का व्यासः 30×60 मिमी → भार-आधार संदर्भ, रस्सी का अधिकतम आकार स्वचालित नहीं है।
• गणना वजनः 16.1 ¢ 96.1 किलोग्राम प्रकार बी के लिए → हैंडलिंग, स्थापना, पैकिंग और माल ढुलाई की योजना का समर्थन करता है।
• स्थापनाः रिसेस्ड साइड-शेल वेल्डेड फिटिंग → कोऑर्डिनेट शेल खोलने, सुदृढीकरण, वेल्ड और कोटिंग।
• सतह उपचारः सा 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम परिष्करण परियोजना विनिर्देश का पालन करता है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: ISO 13798 प्रकार B और आवश्यक SWL और जहाज की टोलिंग व्यवस्था के अनुसार नाममात्र आकार 200, 250, 400A या 400B की पुष्टि करें।

चरण 2: नियोजित टोलिंग या मोर्निंग फ़ंक्शन, टोलिंग लाइन दिशा, अधिकतम लीड कोण, संदर्भ रस्सी व्यास, और क्या फिटिंग नए निर्माण या प्रतिस्थापन के लिए है की पुष्टि करें।

चरण 3: साइड-शेल के उद्घाटन, रिसेस व्यवस्था, आसपास की संरचना, आंतरिक सुदृढीकरण और शिपयार्ड वेल्डिंग इंटरफ़ेस ड्राइंग प्रदान करें।

चरण 4: सामग्री के ग्रेड की पुष्टि करें: सी-एमएन स्टील प्लेट, स्टेनलेस स्टील, या विशेष कम तापमान / बर्फ सेवा सामग्री, साथ ही ट्रेस करने की क्षमता और प्रभाव परीक्षण आवश्यकताओं के साथ।

चरण 5: उद्धरण से पहले सतह उपचार, स्थापना के बाद कोटिंग की मरम्मत, SWL मार्किंग, निरीक्षण के दायरे और वर्गीकरण समाज की आवश्यकता की पुष्टि करें।

चरण 6: मात्रा, पोत का प्रकार, स्थापना स्थान, वितरण गंतव्य, आवश्यक वितरण समय और यदि उपलब्ध हो तो एक अनुमोदित चित्र या संदर्भ फोटो प्रदान करें।

संरचना

Steel plate fabricated recessed body | Rounded rope-contact contour | Side-shell welded interface | Connection to local hull reinforcement | SWL identification area | Drainage and corrosion-protection details to project drawing

विनिर्माण, स्थापना और इंजीनियरिंग लाभ

• प्रवेशी साइड-शेल की स्थिति टग लाइनों के लिए एक व्यावहारिक निचला लगाव बिंदु प्रदान करती है जब जहाज की फ्रीबोर्ड या लंगर डेक की ऊंचाई डेक फिटिंग तक सीधी पहुंच को सीमित करती है।
• टाइप बी स्टील प्लेट निर्माण शरीर ज्यामिति, मोटाई, वेल्ड तैयारी, और आयामी दोहराव को बनाने, फिटिंग, और निर्माण jigs के माध्यम से नियंत्रित करने की अनुमति देता है।
• रस्सी के संपर्क वाले क्षेत्रों को गोल होना चाहिए, कपड़े पहने और हानिकारक तेज किनारों से मुक्त होना चाहिए ताकि जहाज सहायता संचालन के दौरान टोलाइन अनावश्यक स्थानीय घर्षण के संपर्क में न आए।
• फिटिंग लोड साइड शेल और आंतरिक समर्थन संरचना में स्थानांतरित किया जाता है।और अनुमेय लीड कोण इसलिए पोत डिजाइनर और वर्ग समाज द्वारा अनुमोदन की आवश्यकता है.
• चूंकि फिटिंग को जहाज के किनारे में डाला गया है, इसलिए स्थापना डिजाइन के हिस्से के रूप में जल निकासी, कोटिंग निरंतरता, निरीक्षण के लिए पहुंच और संक्षारण नियंत्रण की समीक्षा की जानी चाहिए।
• स्टेनलेस स्टील या विशेष निम्न तापमान वाले स्टील के लिए, सटीक ग्रेड, वेल्डिंग उपभोग्य सामग्रियों, असमान धातु इंटरफ़ेस, गर्मी इनपुट, एनडीटी,और स्थापना के बाद सतह उपचार उत्पादन से पहले सहमत किया जाना चाहिए.

कस्टम विशेषताएं

• मानकः आईएसओ 13798:2020 → अंतर्निहित बिट्स के नाम, नाममात्र आकार, आयाम, SWL और निर्माण प्रकार के लिए संदर्भ।
• निर्माण प्रकारः प्रकार बी स्टील प्लेट निर्मित → प्रकार ए स्टील पाइप निर्माण से अलग।
• नाममात्र आकारः 200 / 250 / 400A / 400B → आवश्यक SWL, रस्सी आधार और साइड-शेल व्यवस्था के अनुसार चयन करें।
• SWL: 294 / 491 / 687 / 1,177 kN → MBL, ब्रेक लोड, टेस्ट लोड या असीमित बहुदिशात्मक क्षमता का विकल्प नहीं है।
• सामग्रीः सटीक ग्रेड की पुष्टि की जानी है → सी-एमएन स्टील प्लेट, स्टेनलेस स्टील या विशेष स्टील को परियोजना तापमान, वेल्डिंग और वर्ग आवश्यकताओं का पालन करना चाहिए।
• स्थापनाः साइड-शेल इनग्रेस्ड और वेल्डेड → स्थानीय सुदृढीकरण और लोड पथ पोत संरचना का हिस्सा हैं और अलग से जांच की जानी चाहिए।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → सामग्री प्रमाण पत्र, निर्माता दस्तावेज, वर्ग निरीक्षण और गवाह परीक्षण उद्धरण से पहले सहमत होना चाहिए।

यह कैसे काम करता है

Towline is led to the recessed side-shell position → Line is secured around the bitt contact surface → The approved towing load is transferred through the fabricated fitting and welded interface → Local hull reinforcement distributes the load into the vessel structure → Fitting is inspected and maintained as part of the towing arrangement

आवेदन

उच्च फ्रीबोर्ड पोत ∙ कार्गो जहाज ∙ टैंकर ∙ थोक वाहक ∙ पोत सहायता और बंदरगाह टोलिंग पद ∙ साइड-शेल टोलिंग स्टेशन ∙ नया निर्माण और प्रतिस्थापन परियोजनाएं

प्रमाणपत्र और लाभ

प्रमाण पत्र और निरीक्षण परियोजना की आवश्यकता, सामग्री की ट्रेस करने की क्षमता, अनुमोदित ड्राइंग, परीक्षण के दायरे और वर्गीकरण समाज की प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।जब तक आवश्यक दस्तावेज और साक्ष्य के दायरे की पुष्टि नहीं हो जाती तब तक अनुपालन नहीं माना जाना चाहिए.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

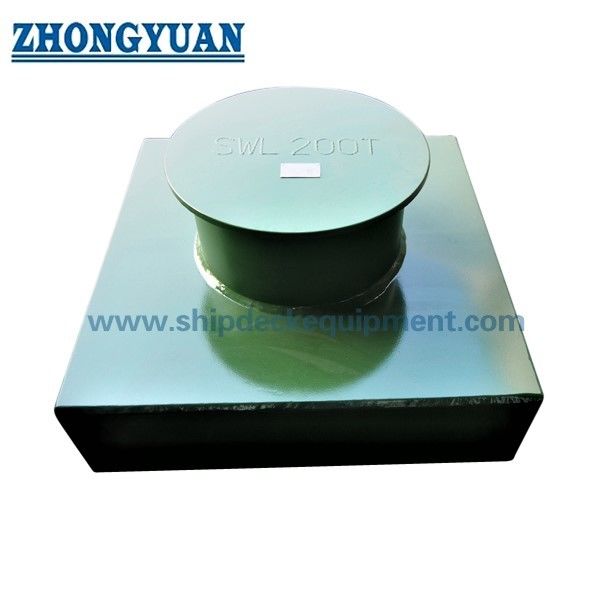

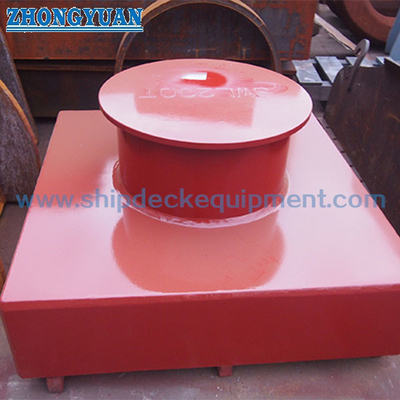

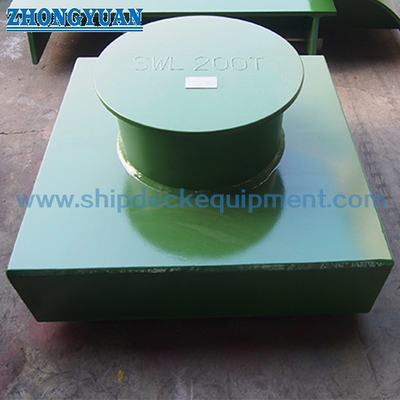

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1:आईएसओ 13798 टाइप ए और टाइप बी के बीच अंतर क्या है?

A1:टाइप ए स्टील पाइप से निर्मित होता है, जबकि टाइप बी स्टील प्लेट से निर्मित होता है। इसलिए एक ही नाममात्र के आकार में अलग-अलग बाहरी व्यास, दीवार की मोटाई और गणना वजन हो सकता है।यह पृष्ठ और इसकी मुख्य तालिका प्रकार बी के लिए लागू होती है.

प्रश्न 2:सूचीबद्ध SWL का उपयोग किसी भी टोलाइन दिशा के लिए किया जा सकता है?

A2:नहीं. SWL को लागू मानक और अनुमोदित पोत व्यवस्था द्वारा परिभाषित भार दिशा और स्थापना की स्थिति के भीतर लागू किया जाना चाहिए। साइड-शेल सुदृढीकरण, वेल्ड विवरण,टोलाइन लीड कोण, और उपयोग से पहले समर्थन संरचना की जांच की जानी चाहिए।

प्रश्न 3:उद्धरण देने से पहले किस सूचना की आवश्यकता होती है?

A3:आईएसओ 13798 प्रकार बी, नाममात्र आकार, SWL, पोत का प्रकार, साइड-शेल इंस्टॉलेशन ड्राइंग, टोललाइन दिशा और रस्सी व्यास, सामग्री ग्रेड, सतह उपचार, मात्रा, वर्ग की आवश्यकता की पुष्टि करें,गंतव्य, और आवश्यक वितरण समय।
