200-600 kN टगबोट्स के लिए वायवीय त्वरित रिलीज़ स्प्रिंग टोइंग हुक

200-600 kN टगबोट्स के लिए वायवीय त्वरित रिलीज़ स्प्रिंग टोइंग हुक

उत्पाद का अवलोकन

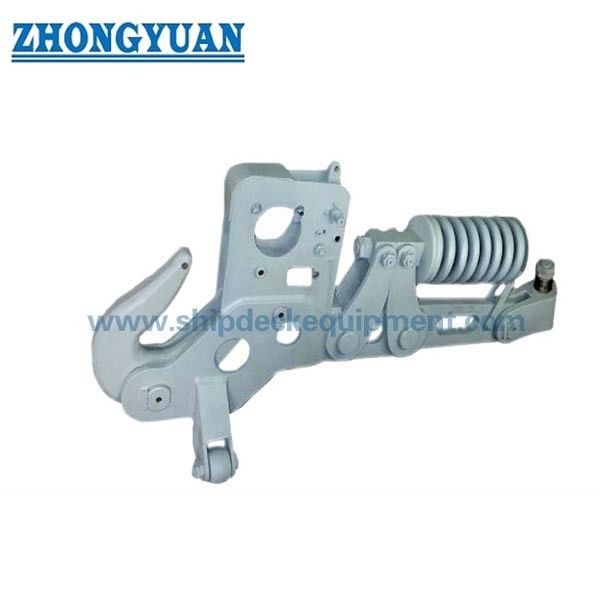

वायवीय त्वरित रिलीज़ स्प्रिंग टोइंग हुक एक डेक-माउंटेड टोइंग कनेक्शन है जो टगबोट, बंदरगाह टगबोट, वर्कबोट,और अन्य पोतों के लिए, जिन्हें एक नियंत्रित विधि की आवश्यकता होती है, जो एक टोलिंग लिंक या टोलिंग लाइन आंख को पकड़ने और छोड़ने की आवश्यकता होती हैहुक को वायवीय रिमोट रिलीज़ और स्थानीय मैनुअल रिलीज़ के लिए व्यवस्थित किया गया है, जिससे चालक दल को स्वीकृत रिलीज़ कमांड की आवश्यकता होने पर टोलाइन को सुरक्षित ऑपरेटिंग स्थिति से डिस्कनेक्ट करने की अनुमति मिलती है।

यह श्रृंखला 200 से 600 kN तक निर्दिष्ट सुरक्षित कार्य भार को कवर करती है और CB*3064-79 के स्प्रिंग प्रकार के पदनाम का पालन करती है। चयन में पोत बोलार्ड पुल, टोलाइन एमबीएल, टोलिंग ज्यामिति,गतिशील भार, हुक लिंक आयाम, डेक नींव, रिलीज़-सिस्टम व्यवस्था, और परियोजना विशिष्ट परीक्षण आधार। लोड के तहत रिलीज़ को अनुमोदित डिजाइन और गवाह परीक्षण प्रक्रिया द्वारा पुष्टि की जानी चाहिए;यह केवल उत्पाद के नाम से नहीं माना जाना चाहिए.

त्वरित विनिर्देश

• सुरक्षित कार्य भार सीमाः 200 / 300 / 400 / 600 kN → विभिन्न टग और वर्कबोट टगिंग कर्तव्यों को मेल खाने के लिए चार रेटिंग।
• रिलीज़ व्यवस्थाः वायवीय रिमोट कंट्रोल + स्थानीय मैनुअल रिलीज़ → ऑपरेशनल लचीलापन और हुक स्टेशन पर एक मैनुअल बैकअप प्रदान करता है।
• हवा की आपूर्ति का दबावः 0.6-0.8 एमपीए → वाहक की वायवीय प्रणाली और नियंत्रण घटकों को अनुमोदित रिलीज़ सर्किट से मेल खाना चाहिए।
• प्रकारः सीबी*3064-79 के अनुसार स्प्रिंग-टाइप की टगिंग हुक → सटीक स्प्रिंग निर्माण और कार्य को अनुमोदित जीए और तंत्र ड्राइंग का पालन करना चाहिए।
• सामग्री विकल्पः हल्के इस्पात या सी-एमएन इस्पात → सटीक ग्रेड, गर्मी उपचार, पिन/बुश सामग्री, और ट्रेस करने की क्षमता परियोजना विनिर्देश द्वारा पुष्टि की जाती है।
• सतह की तैयारी: घर्षण के साथ Sa 21⁄2 + एक परत एपॉक्सी दुकान प्राइमर → अंतिम कोटिंग सिस्टम के लिए धमाकेदार सफाई कंटेनर पेंट विनिर्देश के अनुसार पूरी की जाती है।
• परीक्षण विकल्पः प्रोटोटाइप, ब्रेक-लोड, SWL/प्रूफ-लोड और ऑपरेशन परीक्षण → लागू परीक्षण प्रकार, लोड मूल्य, रखरखाव समय और गवाह दायरे पर उत्पादन से पहले सहमति हो जाती है।
• प्रमाणपत्र का दायराः निर्माता दस्तावेज या वर्ग निरीक्षण → परियोजना की आवश्यकता के अनुसार उपलब्ध है और ड्राइंग अनुमोदन और सर्वेक्षण व्यवस्था के अधीन है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: आवश्यक SWL की पुष्टि करेंः 200, 300, 400 या 600 kN. चयन स्वीकृत टोलिंग-लोड विश्लेषण पर आधारित होना चाहिए न कि केवल पोत के बोलार्ड खींचने पर।

चरण 2: टोललाइन निर्माण, व्यास, एमबीएल, टोलिंग लिंक या आंख के आयाम, अपेक्षित लीड कोण, टो-पॉइंट ऊंचाई और सामान्य टोलिंग व्यवस्था प्रदान करें।

चरण 3: हवा की रिमोट रिलीज़, स्थानीय मैनुअल रिलीज़, आवश्यक नियंत्रण स्टेशन, वायु आपूर्ति दबाव, पाइपलाइन इंटरफेस, संकेत/अलार्म की आवश्यकता और वायु आपूर्ति के नुकसान के बाद व्यवहार की पुष्टि करें।

चरण 4: सटीक स्टील ग्रेड, हुक बॉडी और पिन सामग्री, गर्मी उपचार, एनडीई दायरा, संक्षारण सुरक्षा, स्नेहन बिंदु और स्पेयर पार्ट्स की आवश्यकता की पुष्टि करें।

चरण 5: परीक्षण के आधार को परिभाषित करें: प्रोटोटाइप या ब्रेक-लोड परीक्षण, उत्पादन प्रमाण/SWL परीक्षण, संचालन परीक्षण, रिलीज़-अंडर-लोड परीक्षण, रखरखाव समय, स्वीकृति मानदंड और वर्ग गवाह बिंदु।

चरण 6: पोत का प्रकार, स्थापना की स्थिति, डेक की नींव का चित्र, मात्रा, वर्गीकरण सोसाइटी, आवश्यक प्रमाण पत्र, गंतव्य और वितरण कार्यक्रम प्रदान करें।

संरचना

स्प्रिंग प्रकार की टोलिंग हुक बॉडी हुक और लॉकिंग तंत्र हवा से चलने वाला रिलीज़ सिलेंडर स्थानीय मैनुअल रिलीज़ डिवाइस टॉललाइन लिंक इंटरफ़ेस माउंटिंग फाउंडेशन पिनझाड़ियों और स्नेहन बिंदुओं।

टोलिंग रिलीज़, इंस्टॉलेशन और गुणवत्ता लाभ

• वायवीय रिमोट रिलीज़ एक अनुमोदित नियंत्रण स्थिति से रिलीज़ कमांड शुरू करने की अनुमति देता है, जबकि स्थानीय मैनुअल डिवाइस हुक स्टेशन पर एक अलग ऑपरेटिंग विधि प्रदान करता है।
• हुक रेटिंग पूरी लोड पथ से जुड़ी होती है, जिसमें टोललाइन लिंक, हुक बॉडी, पिवोट और लॉकिंग पार्ट्स, बेस स्ट्रक्चर, डेक फाउंडेशन, वेल्ड्स या बोल्ट और अनुमति प्राप्त टोलिंग दिशाएं शामिल होती हैं।
• स्प्रिंग प्रकार का पदनाम आपूर्ति किए गए मानक संदर्भ से बरकरार रखा गया है।और रखरखाव विधि वेबसाइट प्रतिलिपि में निष्कर्ष के बजाय तंत्र ड्राइंग से सत्यापित किया जाना चाहिए.
• ऑपरेशन परीक्षण में वितरण से पहले और स्थापना के बाद लॉक, रिलीज़, रीसेट, मैनुअल ऑपरेशन, वायवीय संचालन, नियंत्रण प्रतिक्रिया और संकेत कार्यों का सत्यापन किया जाना चाहिए।
• घर्षण विस्फोट सफाई और एपॉक्सी दुकान प्राइमर अंतिम समुद्री कोटिंग प्रणाली के लिए एक नियंत्रित आधार प्रदान करते हैं; कोटिंग संगतता और सूखी फिल्म मोटाई परियोजना विशिष्ट बनी हुई है।
• भार परीक्षण और रिहाई परीक्षण एक अनुमोदित स्थिरता और भार दिशा का उपयोग करना चाहिए। स्थायी विकृति, तंत्र की स्थिति, रिहाई प्रदर्शन,आईटीपी में परीक्षण के बाद निरीक्षण के मानदंडों को परिभाषित किया जाना चाहिए।.
• जहाज के डिजाइनर या शिपयार्ड को स्थानीय डेक की ताकत, नींव संरचना, थकान-संवेदनशील विवरण, संचालन के लिए पहुंच, और रिहाई के बाद एक स्पष्ट टोलाइन भागने का मार्ग सत्यापित करना चाहिए।

कस्टम विशेषताएं

• SWL रेंजः 200-600 kN → अनुमोदित टोलिंग-लोड आधार और पोत व्यवस्था से मॉडल का चयन करें।
• मानक संदर्भः CB*3064-79 → आवेदन, संशोधन की स्थिति और परियोजना की स्वीकृति की पुष्टि आदेश से पहले की जानी चाहिए।
• रिलीज़ मोडः वायवीय रिमोट + मैनुअल स्थानीय रिलीज़ → नियंत्रण दर्शन और बैकअप व्यवस्था को पोत परियोजना द्वारा परिभाषित किया जाता है।
• वायु दबावः 0.6-0.8 एमपीए → संकेतित सिलेंडर आपूर्ति रेंज की पुष्टि करता है, न कि टोलिंग-लोड रेटिंग की।
• सामग्रीः हल्के स्टील / सी-एमएन स्टील → सटीक ग्रेड और घटक-विशिष्ट सामग्री अनुसूची की पुष्टि की जानी बाकी है।
• परीक्षणः प्रोटोटाइप/ब्रेक लोड/एसडब्ल्यूएल/ऑपरेशन → नियमित और प्रकार-परीक्षण के दायरे को खरीद विनिर्देश में अलग किया जाना चाहिए।
• सतह उपचारः Sa 21⁄2 + एपॉक्सी दुकान प्राइमर → अंतिम टॉपकोट, रंग, डीएफटी और संरक्षण आदेश-विशिष्ट हैं।
• अनुकूलन: नियंत्रण प्रणाली, इंटरफ़ेस आयाम, कोटिंग और प्रमाण पत्र का दायरा → इंजीनियरिंग समीक्षा और अनुमोदित चित्रों के अधीन।

यह कैसे काम करता है

Towline link or eye is placed on the hook → Locking mechanism is fully engaged and indicated → Towing load is transferred through the hook body and vessel foundation → Pneumatic or local manual release command operates the release mechanism → Retaining condition is disengaged and the towing connection clears the hook along the approved release path

आवेदन

बंदरगाह टगबोट्स. तटीय टगबोट्स. अंतर्देशीय टगबोट्स. कार्यबोट्स. बचाव और सेवा जहाज. जहाज-सहायता टगबोर्ड हैंडलिंग. नए निर्माण और टग उपकरण प्रतिस्थापन परियोजनाएं.

प्रमाणपत्र और लाभ

परियोजना की आवश्यकता के अनुसार सामग्री प्रमाणपत्र, एनडीई रिकॉर्ड, लोड-टेस्ट रिपोर्ट, ऑपरेशन-टेस्ट रिकॉर्ड और वर्ग निरीक्षण की व्यवस्था की जा सकती है।वर्गीकरण अनुमोदन और सर्वेयर साक्षी डिफ़ॉल्ट रूप से शामिल नहीं हैं और बोली से पहले पुष्टि की जानी चाहिए.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या पूरी SWL ले जाते समय टोलिंग हुक रिलीज़ हो सकता है?

A1: केवल तब जब अनुमोदित डिजाइन, वायवीय प्रणाली, रिलीज़ बल, भार दिशा और साक्षी परीक्षण प्रक्रिया उस भार पर रिलीज़ की पुष्टि करती है।वेबसाइट को लागू परीक्षण रिकॉर्ड के बिना बिना शर्त पूर्ण SWL रिलीज का दावा नहीं करना चाहिए.

प्रश्न 2: 200, 300, 400 और 600 केएन मॉडल का चयन कैसे किया जाए?

A2: आवश्यक टोलिंग लोड, टोलिंग लाइन MBL, गतिशीलता और झटके के कारक, पोत bollard खींच, टोलिंग लाइन लीड कोण, टोलिंग लिंक आयाम, हुक ज्यामिति, नींव की ताकत से चुनें,और वर्ग आवश्यकताएंअकेले बोलार्ड खींचना चयन का पूर्ण आधार नहीं है।

Q3: किन परीक्षणों और प्रमाणपत्रों को निर्दिष्ट किया जाना चाहिए?

A3: पुष्टि करें कि आदेश के लिए प्रकार/प्रोटोटाइप या विनाशकारी ब्रेकलोड परीक्षण, उत्पादन प्रमाण या SWL परीक्षण, लोड के तहत रिलीज़ परीक्षण, नो लोड ऑपरेशन परीक्षण, NDE की आवश्यकता है या नहीं,सामग्री की ट्रेस करने की क्षमताउत्पादन से पहले सटीक भार गुणकों और स्वीकृति मानदंडों पर सहमति होनी चाहिए।
