OCIMF प्रकार रस्सा कोष्ठक जहाज आपातकालीन रस्सा उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| नाम: | OCIMF टाइप टॉइंग ब्रैकेट्स शिप इमरजेंसी टॉइंग इक्विपमेंट | सामग्री: | उच्च तन्यता स्टील और फोर्जिंग स्टील |
|---|---|---|---|
| लागू श्रृंखला: | 54-114 मिमी | सुरक्षित कार्य भार: | 1000 से 3800 केएन |
| वज़न: | 118 से 1184 किग्रा | आवेदन पत्र: | आपातकालीन रस्सा प्रणाली और व्यवस्था के लिए |
| स्थापना:: | नीचे प्रवर्तन के साथ डेक पर वेल्डेड | परीक्षण: | प्रूफ लोड टेस्ट |
| प्रमाणपत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, मेकर्स टेस्ट सर्टिफिकेट, आदि | ||
| प्रमुखता देना: | रस्सा JIS F 2029-1997 मूरिंग ब्रैकेट,JIS F 2029-1997 मूरिंग ब्रैकेट,OCIMF शिप टोइंग उपकरण |
||
उत्पाद विवरण

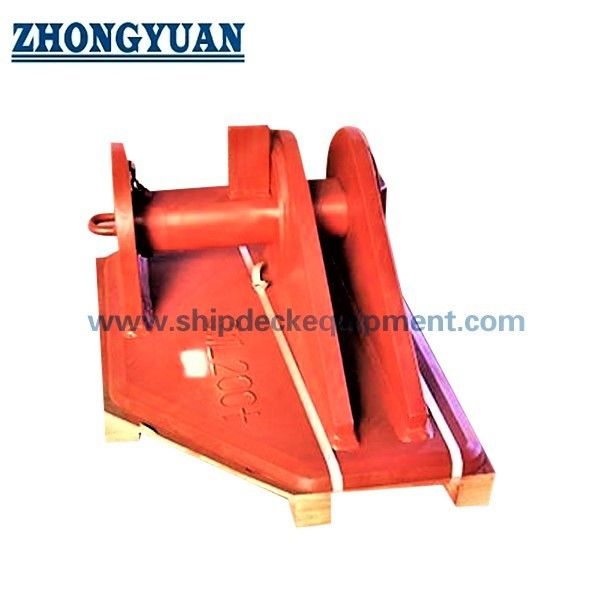

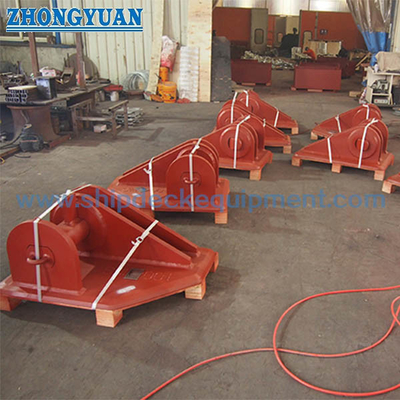

OCIMF प्रकार रस्सा कोष्ठक जहाज आपातकालीन रस्सा उपकरण
विवरण:
OCMIF टाइप टॉइंग ब्रैकेट आपातकालीन रस्सा प्रणाली और गैस, रसायन और पेट्रोकेमिकल टैंकरों की व्यवस्था में प्रमुख उपकरण है।इसमें दो समानांतर प्लेटें होती हैं जिन्हें एक बेस प्लेट से वेल्डेड किया जाता है, जिसमें एक छेद होता है जिसके माध्यम से एक पिन गुजरती है।चाफिंग चेन को पिन द्वारा प्लेटों के बीच जगह में रखा जाता है।इसे डेक पर वेल्ड किया जाता है जिसके नीचे स्टिफ़नर प्रवर्तन होता है।अच्छी तरह से डिज़ाइन किया गया पिन चेन के अंत में एक नाशपाती के आकार के अंत लिंक से आसानी से गुजरेगा और लागू भार को ठीक से बनाए रखेगा
मुख्य तकनीकी विनिर्देश:
- प्रकार: OCIMF रस्सा ब्रैकेट
- लागू एंकर चेन व्यास: 54-114 मिमी;
- सुरक्षित कार्य भार: 1000-3800KN;
- वजन: 118 से 1184 किग्रा;
- आवेदन: आपातकालीन रस्सा प्रणाली और व्यवस्था के लिए
- स्थापना: नीचे प्रवर्तन के साथ डेक पर वेल्डेड
- सामग्री: उच्च तन्यता स्टील और फोर्जिंग स्टील
- टेस्ट: प्रूफ लोड टेस्ट
- प्रमाणपत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, मेकर्स टेस्ट सर्टिफिकेट, आदि।
मुख्य तकनीकी पैरामीटर:
| नाममात्र संख्या (मिमी) |
ए | बी | सी | डी | इ | एफ | जी | एच | क | आर | वज़न (किलोग्राम) |
सुरक्षित कार्य भार एसडब्ल्यूएल (केएन) |
मैक्स।तोड़ना भार (केएन) |
| 54 | 500 | 555 | 20 | 300 | 259 | 140 | 78 | 118 | 80 | 110 | 118 | 1000 | 2000 |
| 64 | 600 | 625 | 28 | 360 | 300 | 175 | 88 | 122 | 100 | 135 | 184 | 1500 | 3000 |
| 76 | 720 | 800 | 30 | 430 | 360 | 200 | 112 | 170 | 110 | 160 | 312 | 2000 | 4000 |
| 102 | 940 | 1000 | 40 | 560 | 470 | 260 | 144 | 216 | 140 | 210 | 886 | 3200 | 6400 |
| 114 | 1100 | 1180 | 50 | 628 | 548 | 290 | 162 | 250 | 170 | 235 | 1184 | 3800 | 7600 |
OCIMF टाइप टॉइंग ब्रैकेट्स शिप इमरजेंसी टोइंग इक्विपमेंट की ड्राइंग
