ग्रेविटी लफिंग आर्म लाइफबोट डेविट सीरीज
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| डेविट नाम: | JYL68 ग्रेविटी लफिंग टाइप डेविट | चरखी का नाम: | JYWN52L लाइफबोट इलेक्ट्रिक बोट चरखी |
|---|---|---|---|
| ऑपरेशन के तरीके: | विद्युत संचालन | डेविट का कार्य भार: | 71KN |
| चरखी का कार्य भार: | 52KN | उत्थापन भार: | 40KN |
| डेविट का भार कम करना: | न्यूनतम. 20 केएन, अधिकतम। 71 के.एन | उत्थापन गति: | ≥4 मीटर/मिनट (जीवन) ≥18.0 मीटर/मिनट (बचाव) |
| जीवनरक्षक नौका की गति कम करना: | S≥(0.4+0.02H) ×60= मीटर/मिनट जहां, S=मीटर/सेकंड में गति कम करना H=सबसे हल्की समुद्री स्थिति में डेवि | ||
| प्रमुखता देना: | लाइफबोट लफिंग डेविट,लफिंग डेविट,ग्रेविटी डेविट |
||
उत्पाद विवरण

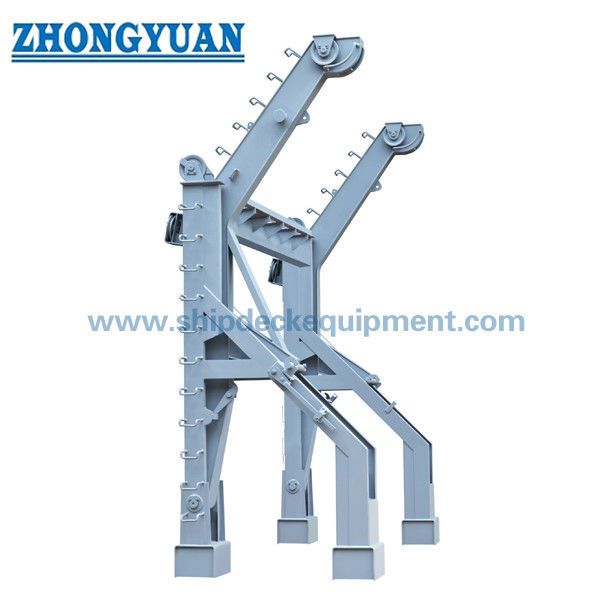

ग्रेविटी लफिंग आर्म लाइफबोट डेविट सीरीज़
उत्पाद अवलोकन
ग्रेविटी लफिंग आर्म लाइफबोट डेविट सीरीज़ को फॉल्स और बोट विंच का उपयोग करके डेविट-लॉन्च किए गए पूरी तरह से बंद लाइफबोट के लॉन्चिंग और रिकवरी के लिए डिज़ाइन किया गया है। नाव को सामान्यतः स्टॉउड स्थिति में बिठाया जाता है। डेक से उतरने के क्रम के दौरान, डेविट आर्म गुरुत्वाकर्षण द्वारा पूरी तरह से लोड की गई नाव को बाहर की ओर घुमाते हैं और विंच ब्रेक पानी तक नीचे करने को नियंत्रित करता है। रिकवरी मिलान वाली इलेक्ट्रिक बोट विंच द्वारा की जाती है, जिसमें स्वीकार्य रिकवरी लोड स्वीकृत डेविट और विंच कॉन्फ़िगरेशन द्वारा परिभाषित होता है।
दस्तावेजीकृत रेंज में लगभग 5 मीटर लाइफबोट के लिए छोटी प्रणालियाँ और 11.95 मीटर लाइफबोट के लिए बड़े 205 kN सिस्टम शामिल हैं। चयन केवल यात्री क्षमता पर आधारित नहीं है। महत्वपूर्ण इनपुट स्वीकृत पूरी तरह से लोड की गई नाव का वजन, हुक दूरी, न्यूनतम और अधिकतम लॉन्चिंग लोड, रिकवरी आवश्यकता, स्थापना ऊंचाई, फॉल विनिर्देश, विंच रेटिंग, विद्युत आपूर्ति और लागू वर्ग या ध्वज अनुमोदन हैं।
त्वरित विनिर्देश
|
आइटम |
सीरीज़ सारांश |
|---|---|
| डेविट प्रकार | फॉल्स और विंच का उपयोग करके ग्रेविटी लफिंग आर्म लॉन्चिंग उपकरण |
| दस्तावेजीकृत डेविट रेटिंग | वर्तमान फ़ाइल सेट में 55-205 kN; कोर दस्तावेजीकृत सीरीज़ 60-205 kN |
| संचालन | ग्रेविटी स्विंग-आउट / ग्रेविटी विंच ब्रेक नियंत्रण के साथ नीचे करना; संचालित रिकवरी |
| डिजाइन अभिविन्यास | आमतौर पर दस्तावेजीकृत अनुमोदनों में 20 डिग्री तक लिस्ट और 10 डिग्री ट्रिम |
| मिलान उपकरण | इलेक्ट्रिक लाइफबोट विंच, बोट फॉल्स, बोट सपोर्ट, फास्टनिंग और रिमोट-कंट्रोल व्यवस्था |
| विशिष्ट अनुप्रयोग | कार्गो, टैंकर और अपतटीय परियोजनाओं के लिए पूरी तरह से बंद लाइफबोट |
मुख्य तकनीकी पैरामीटर
रेंज / कॉन्फ़िगरेशन सारांश
|
डेविट मॉडल |
अधिकतम। कार्य / लॉन्चिंग लोड |
रिकवरी / हॉइस्टिंग संदर्भ |
मिलान विंच |
दस्तावेजीकृत नाव / हुक स्पैन |
|---|---|---|---|---|
| 60DL | 60 kN | 40 kN अधिकतम रिकवरी; 20 kN न्यूनतम लॉन्चिंग | पुष्टि की जानी है | 50 सीरीज़ / 4.60 मीटर क्लास |
| 85DL | 90 kN | आपूर्ति-इकाई प्रमाण पत्र में 9 मीटर/मिनट हॉइस्टिंग | DW70S | 75 क्लास / 7.10 मीटर |
| 170DL | 180 kN | ऐतिहासिक ABS PDA में 80 kN अधिकतम रिकवरी; परियोजना विनिर्देश DW130S का उपयोग करता है | DW130S | 95F/C / 9.00 मीटर |
| 205DL | 205 kN | 90 kN अधिकतम हॉइस्टिंग; 60 kN न्यूनतम लॉन्चिंग | DW170S | 150F/C / 11.30 मीटर |
आपूर्ति की गई सीरीज़ तालिका
|
सिस्टम |
फॉल / रस्सी |
रस्सी MBL |
हॉइस्टिंग गति |
मोटर / पावर |
साक्ष्य स्तर |
|---|---|---|---|---|---|
| 60DL | लॉक नहीं | लॉक नहीं | लॉक नहीं | लॉक नहीं | GA / ड्राइंग |
| 85DL + DW70S | Ø22 मिमी, 18×19+FC-1870 | 281 kN | 9 मीटर/मिनट | YZ160S-6-H / 7.5 kW | RMRS आपूर्ति-इकाई प्रमाण पत्र |
| 170DL + DW130S | Ø30 मिमी, 18×19, 1870 ग्रेड, गैल्वेनाइज्ड, नॉन-रोटेशन | लागू अंतिम अनुमोदन से पुष्टि की जानी है | ≥10 मीटर/मिनट | परियोजना विनिर्देश में YZ225S-6-H / 25 kW | परियोजना चित्र + ऐतिहासिक ABS |
| 205DL + DW170S | Ø32 मिमी, 18×19+FC, 1870 ग्रेड, गैल्वेनाइज्ड, नॉन-ट्विस्ट | दस्तावेजीकृत परियोजना में ≥562 kN | ≥10 मीटर/मिनट | 415 V/50 Hz परियोजना में 28 kW | RINA / ABS / परियोजना पैकेज |
संरचना और घटक
एक विशिष्ट ग्रेविटी लफिंग सिस्टम में डेविट आर्म्स और फ्रेम, बोट सपोर्ट, फास्टनिंग यूनिट, ग्रिप लैशिंग, लिमिट यूनिट, स्केट्स या गाइड व्यवस्था, बोट फॉल्स, रिमोट-कंट्रोल उपकरण, विंच, कंट्रोल बॉक्स और स्ट्रट्स या प्लेटफॉर्म जैसे इंस्टॉलेशन इंटरफेस शामिल होते हैं जहां आवश्यक हो। सटीक व्यवस्था डेविट आकार और परियोजना के अनुसार भिन्न होती है। उदाहरण के लिए, 170DL और 205DL अनुमोदन पैकेज में बोट सपोर्ट, फास्टनिंग यूनिट, ग्रिप लैशिंग, लिमिट डिवाइस, फॉल्स और रिमोट कंट्रोल, विंच बेस और इलेक्ट्रिकल कंट्रोल के लिए अलग-अलग ड्राइंग शामिल हैं।
ड्राइव और नियंत्रण
लॉन्चिंग गुरुत्वाकर्षण-संचालित है, न कि पूरी तरह से लोड की गई नाव की संचालित लिफ्टिंग। चालक दल लाइफबोट से रिमोट-कंट्रोल व्यवस्था के माध्यम से विंच ब्रेक को नियंत्रित कर सकता है, जिसमें डेक-साइड ब्रेक ऑपरेशन भी दस्तावेजीकृत प्रणालियों में प्रदान किया गया है। रिकवरी के लिए एक स्थायी रूप से माउंटेड इलेक्ट्रिक मोटर का उपयोग किया जाता है। स्वीकृत विंच कॉन्फ़िगरेशन में एक-तरफ़ा ब्रेक, फ्रिक्शन क्लच, स्पीड-लिमिटिंग व्यवस्था, मैनुअल हॉइस्टिंग प्रावधान और इलेक्ट्रिकल इंटरलॉक शामिल हो सकते हैं।
लोअरिंग प्रदर्शन स्थापना ऊंचाई और लागू स्वीकृत सूत्र या गति सीमा पर निर्भर करता है। क्योंकि विंच, फॉल्स और डेविट एक मिलान लोड पथ हैं, विंच रेटिंग को कभी भी डेविट मॉडल नंबर या डेविट SWL से नहीं माना जाना चाहिए।
लोड और चयन आधार
मुख्य चयन मान स्वीकृत लाइफबोट कॉन्फ़िगरेशन का पूरी तरह से लोड किया गया लॉन्चिंग वजन है, न कि नाममात्र यात्री संख्या। एक ही लाइफबोट प्लेटफॉर्म में अलग-अलग स्वीकृत बैठने की कॉन्फ़िगरेशन हो सकती है, जबकि डेविट में ही एक मॉडल पदनाम हो सकता है जो उसके प्रमाणित लोड के बराबर नहीं है। उदाहरण के लिए, 170DL को 180 kN के अधिकतम डेविट वर्किंग लोड के साथ प्रलेखित किया गया है, और 205DL को 205 kN पर प्रलेखित किया गया है।
हुक दूरी भी महत्वपूर्ण है क्योंकि यह भौतिक फॉल और सपोर्ट व्यवस्था निर्धारित करती है। दस्तावेजीकृत उदाहरणों में 85DL के लिए 7.10 मीटर, 170DL के लिए 9.00 मीटर और 205DL सिस्टम के लिए 11.30 मीटर शामिल हैं। प्रतिस्थापन परियोजनाओं के लिए, संगतता की पुष्टि करने से पहले फाउंडेशन ज्यामिति, मौजूदा विंच/फॉल रूटिंग और डेक की ताकत की जानकारी की समीक्षा की जानी चाहिए।
निरीक्षण और दस्तावेज़ीकरण
लॉन्चिंग उपकरणों को परियोजना द्वारा आवश्यक लागू स्वीकृत ड्राइंग, संचालन और रखरखाव निर्देशों, परीक्षण रिकॉर्ड और प्रमाणपत्रों के साथ आपूर्ति और बनाए रखा जाना चाहिए। IMO रिज़ॉल्यूशन MSC.402(96) लाइफबोट, लॉन्चिंग उपकरणों और रिलीज गियर के रखरखाव, संपूर्ण परीक्षा, परिचालन परीक्षण, ओवरहाल और मरम्मत के लिए अनिवार्य ढांचा स्थापित करता है। उपलब्ध परियोजना फ़ाइलों में बड़े 170DL और 205DL सिस्टम के लिए FAT रिकॉर्ड और घटक-स्तरीय ड्राइंग भी शामिल हैं।
चयन और पूछताछ गाइड
1. लाइफबोट मॉडल, स्वीकृत पूरी तरह से लोड किया गया लॉन्चिंग वजन और हुक दूरी प्रदान करें।
2. स्थापना ऊंचाई, जहाज लिस्ट/ट्रिम आधार और डेक/फाउंडेशन व्यवस्था की पुष्टि करें।
3. पुष्टि करें कि आवश्यकता एक पूर्ण नई प्रणाली है या मौजूदा डेविट/विंच का प्रतिस्थापन है।
4. आवश्यक विद्युत आपूर्ति, रिकवरी आवश्यकता और किसी भी निम्न-तापमान या अपतटीय सेवा की स्थिति प्रदान करें।
5. डेविट, विंच और फॉल कॉन्फ़िगरेशन को अंतिम रूप देने से पहले वर्ग, ध्वज और वैधानिक प्रमाणपत्र आवश्यकताओं की पुष्टि करें।
अनुप्रयोग
यह सीरीज़ कार्गो जहाजों, टैंकरों और चयनित अपतटीय इकाइयों पर पूरी तरह से बंद लाइफबोट के साथ उपयोग की जाती है। दस्तावेजीकृत 170DL परियोजना एक लेटन अपतटीय परियोजना से जुड़ी है, जबकि 205DL में 150F लाइफबोट के साथ एक दस्तावेजीकृत पाइपलेय आवास कार्य बार्ज अनुप्रयोग है। परियोजना प्रयोज्यता की हमेशा वास्तविक जहाज या अपतटीय-इकाई अनुमोदन आधार के विरुद्ध पुष्टि की जानी चाहिए।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1. क्या डेविट SWL विंच लोड के समान है?
नहीं; डेविट और विंच रेटिंग अलग-अलग हैं।
Q2. क्या एक डेविट विभिन्न लाइफबोट क्षमताओं की सेवा कर सकता है?
केवल तभी जब स्वीकृत नाव का वजन, हुक स्पैन और इंटरफेस सिस्टम की सीमाओं के भीतर रहें।
Q3. प्रतिस्थापन के लिए क्या आवश्यक है?
मौजूदा नाव/डेविट ड्राइंग, लोड किया गया वजन, हुक स्पैन, विंच/फॉल डेटा और फाउंडेशन विवरण।
