टेलीस्कोपिक लाइफबोट डेविट क्षैतिज गतिशील प्रकार

टेलीस्कोपिक लाइफबोट डेविट – क्षैतिज गतिमान प्रकार

उत्पाद अवलोकन

टेलीस्कोपिक लाइफबोट डेविट एक क्षैतिज-गतिमान लॉन्चिंग उपकरण है जिसे लाइफबोट को स्टोड स्थिति और बाहरी लॉन्चिंग स्थिति के बीच स्थानांतरित करने के लिए डिज़ाइन किया गया है, फिर अपनी मिलान वाली चरखी और फॉल्स के माध्यम से नाव को पानी में उतारा जाता है। गुरुत्वाकर्षण लफिंग-आर्म डेविट के विपरीत, परिभाषित चयन सुविधा गुरुत्वाकर्षण-संचालित आर्म लफिंग के बजाय डेविट व्यवस्था की क्षैतिज गति है।

दस्तावेजीकृत विन्यास को स्टोड स्थिति में लाइफबोट के साथ एम्बार्केशन के लिए और नाव को लॉन्चिंग स्थिति में ले जाने के बाद निरंतर नीचे उतारने के लिए डिज़ाइन किया गया है। रिमोट ब्रेक नियंत्रण लाइफबोट के अंदर से नीचे उतारने को नियंत्रित करने की अनुमति देता है, जिसमें डेक-साइड ब्रेक ऑपरेशन एक विकल्प के रूप में उपलब्ध है। रिकवरी एक हाइड्रोलिक-मोटर-संचालित लाइफबोट चरखी द्वारा संचालित होती है।

त्वरित विनिर्देश

• डेविट प्रकार: टेलीस्कोपिक / क्षैतिज-गतिमान लाइफबोट डेविट।
• दस्तावेजीकृत अधिकतम डेविट लोड: 145 kN।
• दस्तावेजीकृत लोअरिंग-लोड रेंज: 24–140 kN।
• मिलान वाली चरखी लोड: आपूर्ति की गई विन्यास में अधिकतम 70 kN।
• संचालन: स्टोड-स्थिति एम्बार्केशन, क्षैतिज बाहरी गति, रिमोट-नियंत्रित लोअरिंग और संचालित रिकवरी।
• रिकवरी ड्राइव: मिलान वाली लाइफबोट चरखी पर हाइड्रोलिक मोटर।
• सतह की तैयारी: शॉट ब्लास्टिंग से Sa2.5 तक जिंक-समृद्ध एपॉक्सी प्राइमर के साथ, 2 × 40 μm, आपूर्ति की गई विनिर्देश में।

मुख्य तकनीकी पैरामीटर

संरचना और घटक

स्रोत दस्तावेज़ उत्पाद को एक टेलीस्कोपिक लाइफबोट डेविट के रूप में पहचानता है, जबकि इसके ड्राइंग शीर्षक में 'क्षैतिज गतिमान लाइफबोट डेविट' अभिव्यक्ति का उपयोग किया गया है। इसलिए फ्रंट-एंड पृष्ठ दोनों शब्दों का उपयोग करता है क्योंकि वे एक ही कार्यात्मक चयन आयाम का वर्णन करते हैं: ऊर्ध्वाधर नीचे उतारने से पहले नाव को स्टोड स्थिति से लॉन्चिंग स्थिति में क्षैतिज रूप से ले जाना।

दस्तावेजीकृत प्रणाली में डेविट संरचना, लाइफबोट चरखी, फॉल्स, रिमोट-कंट्रोल तार व्यवस्था, लेशिंग व्यवस्था और स्टॉवेज और लॉन्चिंग के लिए आवश्यक इंटरफेस शामिल हैं। सटीक टेलीस्कोपिक ड्राइव विधि, क्षैतिज यात्रा स्ट्रोक, गाइड/रोलर व्यवस्था और फाउंडेशन संरचना वर्तमान स्रोत में पर्याप्त रूप से प्रलेखित नहीं हैं और अनुमोदित GA से पुष्टि की जानी चाहिए।

ड्राइव और नियंत्रण

डेविट ने नाव को लॉन्च स्थिति में ले जाने के बाद लाइफबोट को चरखी-ब्रेक नियंत्रण के तहत गुरुत्वाकर्षण द्वारा नीचे उतारा जाता है। चालक दल रिमोट-कंट्रोल तार के माध्यम से लाइफबोट के अंदर से लोअरिंग ब्रेक को नियंत्रित कर सकता है, जबकि ब्रेक को डेक से भी संचालित किया जा सकता है।

रिकवरी चरखी पर स्थायी रूप से लगे हाइड्रोलिक मोटर द्वारा संचालित होती है। स्रोत विनिर्देश यह भी बताता है कि चरखी ड्राइव में एक-तरफ़ा ब्रेक, डिस्क-प्रकार अक्षीय घर्षण क्लच और एक सुरक्षा उपकरण के साथ एक मैनुअल होस्टिंग क्रैंक शामिल है।

यह कैसे काम करता है

एम्बार्केशन: कार्मिक लाइफबोट में सवार होते हैं जबकि वह स्टोड स्थिति में रहती है। आउटबोर्डिंग: टेलीस्कोपिक/क्षैतिज-गतिमान व्यवस्था निलंबित नाव को लॉन्चिंग स्थिति में स्थानांतरित करती है। लोअरिंग: नाव को गुरुत्वाकर्षण के तहत नीचे उतारा जाता है जिसमें चरखी ब्रेक को नाव से रिमोटली या डेक से स्थानीय रूप से नियंत्रित किया जाता है। रिकवरी: हाइड्रोलिक चरखी नाव को वापस ऊपर उठाती है और डेविट इसे स्टोड स्थिति में वापस ले जाता है।

स्थापना और रखरखाव

क्षैतिज-गतिमान ज्यामिति डेक लिफाफा, ओवरहेड क्लीयरेंस, यात्रा स्ट्रोक, हुक रिक्ति और समर्थन/फाउंडेशन संरेखण को महत्वपूर्ण स्थापना इनपुट बनाती है। नई निर्माण या रेट्रोफिट कार्य के लिए, शिपयार्ड को मौजूदा डेक/फाउंडेशन व्यवस्था, नाव के मुख्य आयाम और भारित वजन, स्टॉवेज स्थिति, आवश्यक यात्रा/आउटरीच और लोअरिंग ऊंचाई प्रदान करनी चाहिए।

आपूर्ति किए गए तकनीकी पृष्ठ में कहा गया है कि निरीक्षण और परीक्षण IMO संकल्प MSC.81(70) का पालन करेंगे। वर्तमान परियोजना दस्तावेज़ीकरण में लागू LSA कोड/SOLAS आवश्यकताओं, अनुमोदित मैनुअल, परीक्षण रिकॉर्ड और जहाज के ध्वज और वर्गीकरण समाज द्वारा आवश्यक प्रमाणन मार्ग की भी पहचान की जानी चाहिए।

चयन और पूछताछ गाइड

1. लाइफबोट मॉडल, पूरी तरह से भारित लॉन्चिंग वजन, हुक रिक्ति और स्टोड-स्थिति GA प्रदान करें।

2. आवश्यक क्षैतिज यात्रा / आउटरीच, लॉन्चिंग साइड और उपलब्ध डेक/ओवरहेड लिफाफे की पुष्टि करें।

3. नई निर्माण या प्रतिस्थापन कार्य के लिए आवश्यक लोअरिंग ऊंचाई और वर्तमान चरखी/फॉल व्यवस्था प्रदान करें।

4. हाइड्रोलिक/इलेक्ट्रिकल इंटरफेस, फाउंडेशन व्यवस्था और आवश्यक रिकवरी स्थिति की पुष्टि करें।

5. आपूर्ति को अंतिम रूप देने से पहले वर्तमान वर्ग, ध्वज, MED या अन्य वैधानिक प्रमाणन आवश्यकताओं की पुष्टि करें।

अनुप्रयोग

पूरी तरह से बंद लाइफबोट | ऐसे जहाज लेआउट जिनमें नीचे उतारने से पहले क्षैतिज नाव गति की आवश्यकता होती है | नई निर्माण जीवन रक्षक प्रणालियाँ | मौजूदा जहाज टेलीस्कोपिक / क्षैतिज-डेविट प्रतिस्थापन परियोजनाएँ

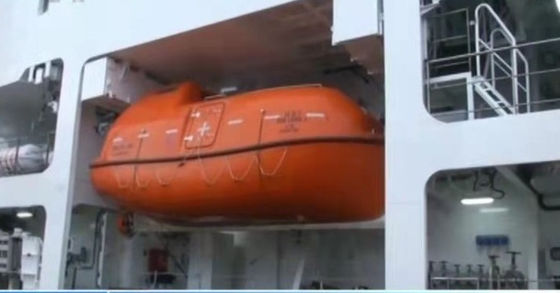

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1. टेलीस्कोपिक लाइफबोट डेविट और गुरुत्वाकर्षण लफिंग डेविट में क्या अंतर है? एक टेलीस्कोपिक/क्षैतिज-गतिमान डेविट नाव को स्टॉवेज और लॉन्चिंग स्थितियों के बीच क्षैतिज रूप से स्थानांतरित करता है, जबकि एक गुरुत्वाकर्षण लफिंग डेविट नाव को बाहर की ओर घुमाने वाली लफिंग आर्म्स का उपयोग करता है।

Q2. क्या 70 kN चरखी लोड डेविट के 145 kN अधिकतम लोड के समान है? नहीं। वे अलग-अलग प्रलेखित रेटिंग हैं और उन्हें समान मान के रूप में प्रस्तुत नहीं किया जाना चाहिए।

Q3. क्या मौजूदा टेलीस्कोपिक डेविट को केवल उसके पुराने मॉडल नंबर से बदला जा सकता है? नहीं। नाव लोड, हुक रिक्ति, यात्रा/आउटरीच, लोअरिंग ऊंचाई, चरखी/फॉल्स और डेक फाउंडेशन की जांच की जानी चाहिए।
