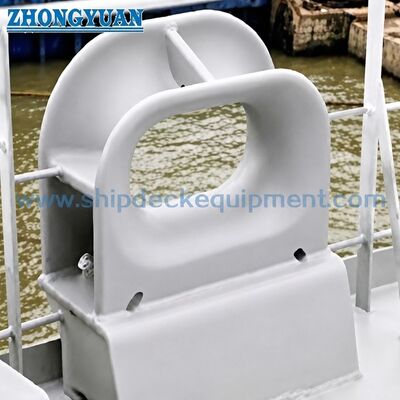

आईएसओ 13729 टाइप ए डेक-माउंटेड कास्ट स्टील बंद चॉक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | आईएसओ 13729 | प्रकार: | ए; डेक पर लगा हुआ |
|---|---|---|---|
| एसडब्ल्यूएल रेंज: | 23-141टी | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
| वज़न: | 73 से 825 किग्रा | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस | ||
| प्रमुखता देना: | आईएसओ 13729 लंगर लगाना,कास्टिंग स्टील मोरिंग चॉक,आईएसओ 13729 डेक माउंटेड मोरिंग चॉक |
||
उत्पाद विवरण

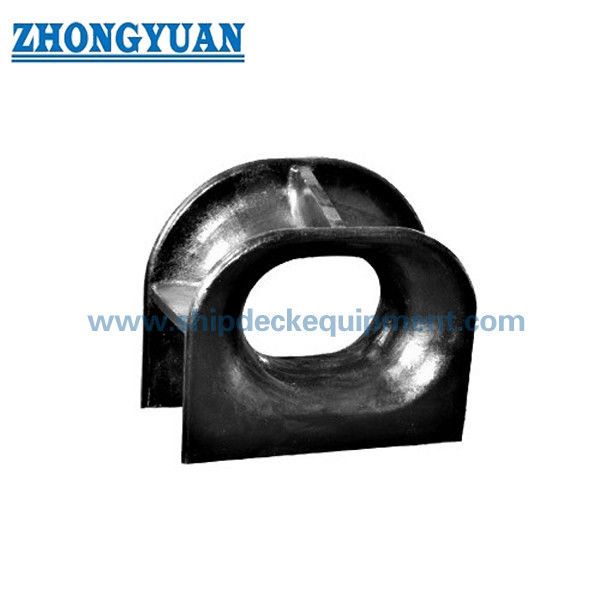

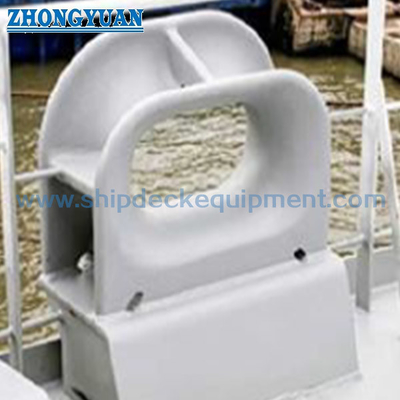

आईएसओ 13729 टाइप ए डेक-माउंटेड कास्ट स्टील क्लोज्ड चॉक | जहाज़ बांधना और खींचना
उत्पाद अवलोकन
आईएसओ 13729 टाइप ए बंद चॉक एक डेक-माउंटेड कास्ट स्टील मूरिंग और टोइंग फिटिंग है जो इनबोर्ड डेक क्षेत्र से आउटबोर्ड लीड तक एक रस्सी का मार्गदर्शन करने के लिए जहाज के किनारे पर स्थापित किया गया है। इसका बंद उद्घाटन लाइन को एक परिभाषित मार्ग के भीतर रखता है, जबकि गोलाकार रस्सी-संपर्क ज्यामिति तार रस्सियों का उपयोग करने वाले जहाजों के लिए और उन व्यवस्थाओं के लिए है जहां नियंत्रित लीड दिशा की आवश्यकता होती है।
वर्तमान आईएसओ 13729:2020 संस्करण टाइप ए को डेक-माउंटेड के रूप में परिभाषित करता है और 250 × 200 × 214 से 500 × 400 × 525बी तक 14 नाममात्र आकार प्रदान करता है। आपूर्ति की गई तालिका में 23 टन से 144 टन तक मानक एसडब्ल्यूएल मान, 18 मिमी से 44 मिमी तक अनुशंसित तार-रस्सी व्यास और 73 किलोग्राम से 825 किलोग्राम तक गणना किए गए वजन शामिल हैं। अंतिम चयन में वास्तविक रस्सी लीड कोण, लोड दिशा, डेक फाउंडेशन, अंडर-डेक सुदृढीकरण, वेल्डिंग विवरण, रस्सी निर्माता के मोड़-त्रिज्या मार्गदर्शन, कोटिंग प्रणाली और वर्ग निरीक्षण दायरे पर भी विचार करना चाहिए।
त्वरित विशिष्टताएँ
- मानक और प्रकार: आईएसओ 13729:2020 प्रकार ए → वर्तमान डेक-माउंटेड बंद चॉक कॉन्फ़िगरेशन; ISO 13729:2012 को 2020 संस्करण द्वारा प्रतिस्थापित किया गया है।
- नाममात्र आकार सीमा: 250 × 200 × 214 से 500 × 400 × 525B तक के 14 आकार → खोलने की चौड़ाई, खोलने की ऊँचाई और चोक गहराई का उपयोग आकार निर्धारण के लिए किया जाता है।
- मानक एसडब्ल्यूएल रेंज: 226-1,413 केएन / 23-144 टी → वास्तविक ऑनबोर्ड एसडब्ल्यूएल चॉक, फाउंडेशन, वेल्डिंग और अंडर-डेक सुदृढीकरण द्वारा सीमित है।
- अनुशंसित तार-रस्सी व्यास: 18-44 मिमी → प्रारंभिक रस्सी संगतता संदर्भ; अंतिम डी/डी और बेंड-रेडियस जांच रस्सी निर्माता के मार्गदर्शन का पालन करती है।
- मानक सामग्री का आधार: कास्ट स्टील जिसका उपज बिंदु 235 N/mm² से कम न हो और कार्बन सामग्री 0.23% से अधिक न हो → मजबूती और वेल्डेबिलिटी आवश्यकताओं का समर्थन करता है।
- परिकलित वजन: 73-825 किलोग्राम → स्थापना, पैकिंग और माल ढुलाई के आकलन के दौरान हैंडलिंग, उठाने की योजना के लिए उपयोगी।
- रस्सी-संपर्क डिज़ाइन: चिकनी त्रिज्या वाली सतहों के साथ बंद उद्घाटन → लाइन का मार्गदर्शन करता है और चॉक पर स्थानीय घर्षण या तेज संपर्क को कम करता है।
- स्थापना और अंकन: एसडब्ल्यूएल अंकन के साथ डेक-वेल्डेड फाउंडेशन → वास्तविक लोड दिशा, सीट/नींव डिजाइन, वेल्ड विवरण और अंकन स्थिति की उत्पादन से पहले पुष्टि की जानी चाहिए।
मुख्य तकनीकी पैरामीटर
| नाम मात्र का आकार एल×एच×डी |
मैं1 | मैं2 | मैं3 | मैं4 | एच 1 | एच 2 | H3 | आर | आर 1 | आर2 | आर3 |
| 250 x200 x214 | 488 | 45 3 | 76 | 26 5 | 42 7 | 3 68 | 108 | 100 | 219 | 160 | 108 |
| 300x250x286 | 614 | 565 | 89 | 330 | 551 | 481 | 144 | 125 | 282 | 212 | 144 |
| 350x250x333 | 716 | 660 | 114 | 403 | 601 | 525 | 168 | 125 | 308 | 232 | 168 |
| 400x250x381 | 820 | 754 | 139 | 475 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
| 450x250x381 | 870 | 804 | 164 | 524 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
| 500x250x381 | 920 | 854 | 189 | 574 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
| 400x250x428 | 870 | 796 | 139 | 500 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
| 450x250x428 | 920 | 846 | 164 | 550 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
| 500x250x428 | 970 | 896 | 189 | 600 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
| 500x400x428 | 970 | 896 | 176 | 60 0 | 851 | 759 | 216 | 200 | 435 | 343 | 216 |
| 500x250x525A | 1068 | 1 000 | 190 | 652 | 798 | 675 | 264 | 125 | 409 | 286 | 264 |
| 500x400x525A | 1 068 | 1 000 | 193 | 652 | 948 | 825 | 264 | 200 | 484 | 361 | 264 |
| 500x250x5258 | 1 074 | 1 000 | 176 | 652 | 801 | 680 | 264 | 125 | 412 | 291 | 264 |
| 500x400x525B | 1 074 | 1 000 | 179 | 652 | 951 | 830 | 264 | 200 | 487 | 366 | 264 |
| नाम मात्र का आकार एल×एच×डी |
आर4 | रुपये | रुपये | d1 | टी | वेल्डिंग पैर लंबाई ए जेड 1 |
एसडब्ल्यूएल बी (केएन) |
एसडब्ल्यूएल बी (टी) |
तार रस्सी व्यास सी: (अनुशंसित) |
परिकलित वजन डी (किग्रा) |
| 250x200x214 | 86 | 150 | 128 | 108 | 22 | 6 | 226 | 23 | 18 | 73 |
| 300x250x286 | 118 | 180 | 154 | 144 | 26 | 6,5 | 422 | 43 | 24 | 142 |
| 350x250x333 | 138 | 200 | 170 | 168 | 30 | 7,5 | 549 | 56 | 28 | 222 |
| 400x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 687 | 70 | 32 | 310 |
| 450x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 706 | 72 | 32 | 322 |
| 500x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 765 | 78 | 32 | 337 |
| 400x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 883 | 90 | 36 | 434 |
| 450x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 912 | 93 | 36 | 452 |
| 500x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 932 | 95 | 36 | 472 |
| 500x400x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 893 | 91 | 36 | 528 |
| 500x250x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1148 | 117 | 44 | 657 |
| 500x400x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1158 | 118 | 44 | 724 |
| 500x250x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1413 | 144 | 44 | 753 |
| 500x400x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1383 | 141 | 44 | 825 |
चयन एवं पूछताछ गाइड
चरण 1: आईएसओ 13729:2020 टाइप ए, आवश्यक नाममात्र आकार की पुष्टि करें, और क्या फिटिंग पोत खींचने और बांधने की व्यवस्था के अनुसार मूरिंग, टोइंग या दोनों के लिए है।
चरण 2: डिज़ाइन लाइन लोड, इच्छित ऑनबोर्ड एसडब्ल्यूएल, रस्सी प्रकार, तार-रस्सी व्यास, रस्सी एमबीएल, रस्सी निर्माता और वास्तविक इनबोर्ड/आउटबोर्ड लीड कोण प्रदान करें ताकि आकार और डी/डी संबंध की जांच की जा सके।
चरण 3: डेक स्थापना विवरण, वास्तविक लोड दिशा, नींव या सीट व्यवस्था, अंडर-डेक सुदृढीकरण, वेल्ड इंटरफ़ेस और उपलब्ध स्थापना स्थान की पुष्टि करें। यदि एक अलग सीट का उपयोग किया जाता है, तो आईएसओ 23113 या प्रोजेक्ट सीट ड्राइंग प्रदान करें।
चरण 4: सामग्री की पुष्टि करें: आईएसओ कास्ट-स्टील आधार, परियोजना-विशिष्ट स्टेनलेस कास्ट स्टील, या विशेष कम तापमान/बर्फ-सर्विस स्टील। वैकल्पिक सामग्रियों के लिए यांत्रिक गुणों, वेल्डेबिलिटी, तापमान रेटिंग और वर्ग अनुमोदन की पुष्टि की आवश्यकता होती है।
चरण 5: कोटेशन से पहले सतह के उपचार, अंतिम पोत कोटिंग प्रणाली, रस्सी-संपर्क परिष्करण, एनडीटी या निरीक्षण गुंजाइश, सामग्री ट्रेसबिलिटी, निर्माता प्रमाणपत्र और वर्गीकरण सोसायटी की आवश्यकता की पुष्टि करें।
चरण 6: जहाज का प्रकार, नए निर्माण या प्रतिस्थापन की स्थिति, मात्रा, जीए/इंस्टॉलेशन ड्राइंग या संदर्भ तस्वीरें, डिलीवरी गंतव्य, इंकोटर्म्स और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
कास्ट स्टील बंद बॉडी | रेडियोयुक्त तार-रस्सी संपर्क सतहें | टाइप ए डेक-माउंटेड बेस | प्रबलित कास्टिंग संक्रमण | डेक वेल्डिंग इंटरफ़ेस | एसडब्ल्यूएल अंकन क्षेत्र | संक्षारण रोधी सुरक्षात्मक फ़िनिश
ढलाई, रस्सी संपर्क और स्थापना लाभ
- बंद उद्घाटन एक परिभाषित रस्सी मार्ग को बनाए रखता है और मूरिंग या टोइंग संचालन के दौरान लीड दिशा बदलने पर तार रस्सी को गाइड के भीतर रखने में मदद करता है।
- चॉक ज्यामिति तार-रस्सी के झुकने के संबंध पर आधारित है जो रस्सी के व्यास के बारह गुना से कम नहीं है; अंतिम चयन को रस्सी निर्माता के अनुमत डी/डी अनुपात और ताकत-कमी मार्गदर्शन का भी पालन करना चाहिए।
- रस्सी-संपर्क सतहें चिकनी होनी चाहिए और घर्षण से रस्सी को नुकसान पहुंचाने वाली खुरदरापन या अनियमितताओं से मुक्त होनी चाहिए। पीसने और परिष्करण को निर्दिष्ट त्रिज्या और कास्टिंग ज्यामिति को संरक्षित करना चाहिए।
- आईएसओ सामग्री आधार 235 एन/मिमी² के न्यूनतम उपज बिंदु और 0.23% से अधिक नहीं कार्बन सामग्री के साथ कास्ट स्टील का उपयोग करता है, जो डेक-माउंटेड फिटिंग की ताकत और वेल्डेबिलिटी आवश्यकताओं का समर्थन करता है।
- फाउंडेशन डिज़ाइन को वास्तविक लोड दिशा के विरुद्ध जांचा जाता है ताकि चॉक, वेल्ड कनेक्शन, सीट या डेक फाउंडेशन, और अंडर-डेक संरचना प्लास्टिक विरूपण या क्रैकिंग के बिना अधिकतम डिज़ाइन लोड स्थानांतरित कर सके।
- 14-आकार की रेंज अकेले एसडब्ल्यूएल के बजाय ज्यामिति, एसडब्ल्यूएल, अनुशंसित तार-रस्सी व्यास, डेक स्थान और गणना किए गए हैंडलिंग वजन को खोलकर समन्वित चयन का समर्थन करती है।
- एसडब्ल्यूएल पहचान को चॉक फाउंडेशन या डेक पर वेल्ड बीड या समकक्ष द्वारा चिह्नित किया जाता है और पोत टोइंग और मूरिंग योजना के साथ समन्वयित किया जाता है।
कस्टम विशेषताएँ
- मानक: ISO 13729:2020 → शिपबोर्ड बंद चॉक्स के लिए वर्तमान अंतर्राष्ट्रीय मानक; अंतिम उत्पादन में लाइसेंस प्राप्त परियोजना संस्करण का उपयोग किया जाना चाहिए।
- प्रकार: टाइप ए डेक-माउंटेड → टाइप बी बुलवार्क-माउंटेड बंद चॉक्स से अलग।
- नाममात्र आकार: 250 × 200 × 214 से 500 × 400 × 525बी → खोलने की चौड़ाई × खोलने की ऊंचाई × चोक गहराई द्वारा निर्दिष्ट।
- एसडब्ल्यूएल: 23-144 टी मानक टेबल रेंज → वास्तविक ऑनबोर्ड एसडब्ल्यूएल फिटिंग, नींव, वेल्ड, अंडर-डेक सुदृढीकरण और अनुमोदित व्यवस्था पर निर्भर करता है।
- तार रस्सी व्यास: 18-44 मिमी अनुशंसित → रस्सी एमबीएल, निर्माण, डी/डी आवश्यकता, और निर्माता मार्गदर्शन अंतिम चयन का हिस्सा बने हुए हैं।
- सामग्री: आईएसओ आधार के रूप में कास्ट स्टील → कास्ट स्टेनलेस स्टील या विशेष आइस-सर्विस स्टील परियोजना-विशिष्ट है और पुष्टि गुणों और वर्ग स्वीकृति के अधीन है।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + आपूर्ति संदर्भ के रूप में एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग पोत पेंट विनिर्देश का पालन करती है; निर्दिष्ट होने पर स्टेनलेस सतहों को पॉलिश किया जा सकता है।
- निरीक्षण और प्रमाणन: परियोजना की आवश्यकता के अनुसार → निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, एनडीटी, वर्ग सर्वेक्षण और अनुमोदन दायरे की उद्धरण से पहले पुष्टि की जानी चाहिए।
- अंकन: नींव या डेक पर टन में एसडब्ल्यूएल → अंकन संचालन के दौरान दृश्यमान रहेगा और अनुमोदित टोइंग और मूरिंग योजना के अनुरूप होगा।
यह काम किस प्रकार करता है
इनबोर्ड डेक से मूरिंग या टोइंग लाइन आती है → तार की रस्सी बंद त्रिज्या वाले उद्घाटन से गुजरती है → चिकनी संपर्क सतहें लाइन को आउटबोर्ड लीड तक निर्देशित करती हैं → स्थानीय रस्सी बल को कास्ट बॉडी और वेल्डेड फाउंडेशन के माध्यम से स्थानांतरित किया जाता है → प्रबलित डेक संरचना भार को पतवार में वितरित करती है
अनुप्रयोग
थोक वाहक | टैंकर | कंटेनर जहाज़ | सामान्य मालवाहक जहाज | समुद्र में जाने वाले वाणिज्यिक जहाज़ | डेक मूरिंग स्टेशन | जहाज़ को खींचने की व्यवस्था | नवनिर्माण एवं प्रतिस्थापन परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्र और निरीक्षण को परियोजना की आवश्यकता, सामग्री का पता लगाने की क्षमता, निर्माता अनुमोदन स्थिति, वर्ग सर्वेक्षण योजना और सहमत आदेश दायरे के अनुसार व्यवस्थित किया जा सकता है। क्लास अनुमोदन या क्लास प्रमाणपत्र तब तक मान्य नहीं होता जब तक कि उत्पादन से पहले निर्दिष्ट और स्वीकृत न किया जाए।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही आईएसओ 13729 टाइप ए आकार और एसडब्ल्यूएल का चयन कैसे किया जाना चाहिए?
ए1: जहाज को खींचने और बांधने की योजना, इच्छित लाइन लोड, रस्सी का व्यास और एमबीएल, वास्तविक लीड कोण और उपलब्ध डेक स्थान से शुरू करें। फिर एक नाममात्र आकार का चयन करें जिसका मानक एसडब्ल्यूएल पर्याप्त है। अनुमोदित ऑनबोर्ड एसडब्ल्यूएल को नींव, वेल्ड, सीट और अंडर-डेक सुदृढीकरण का भी ध्यान रखना चाहिए और मानक तालिका मूल्य से अधिक नहीं होना चाहिए।
Q2: आईएसओ 13729 टाइप ए और टाइप बी के बीच क्या अंतर है?
ए2: टाइप ए डेक-माउंटेड है और डेक फाउंडेशन या सीट के माध्यम से लोड स्थानांतरित करता है। टाइप बी बुलवार्क-माउंटेड है और एक अलग पतवार इंटरफ़ेस का उपयोग करता है। सही प्रकार को पोत व्यवस्था ड्राइंग का पालन करना चाहिए; संरचनात्मक समीक्षा के बिना दो कॉन्फ़िगरेशनों को आपस में नहीं बदला जाना चाहिए।
Q3: क्या बर्फ-सेवा जहाजों के लिए स्टेनलेस स्टील या विशेष स्टील की आपूर्ति की जा सकती है?
ए3: परियोजना-विशिष्ट विकल्पों पर चर्चा की जा सकती है, लेकिन वे आईएसओ कास्ट-स्टील आधार के लिए स्वचालित विकल्प नहीं हैं। उद्धरण से पहले सटीक ग्रेड, डिजाइन तापमान, यांत्रिक गुण, संक्षारण आवश्यकता, वेल्डेबिलिटी, एनडीटी, गर्मी उपचार और वर्ग अनुमोदन दायरे की पुष्टि की जानी चाहिए।
