स्टील डबल-बिट बोलरड के साथ सम्मिलित आधार GB / T 554-2008 प्रकार बी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी554-2008 | एसडब्ल्यूएल रेंज: | 49KN- 451KN |
|---|---|---|---|
| सामग्री: | माइल्ड स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते हैं | नाममात्र व्यास: | 160 से 500 मिमी |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, मिरर या साटन पॉलिश, पॉलिश, गैल्वेनाइज्ड, अनु | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | GB/T ५५४-२००८ समुद्री मूरिंग बोलार्ड,डाला गया GB/T ५५४-२००८ समुद्री मूरिंग बोलार्ड,टाइप B डाला हुआ बोलार्ड |
||
उत्पाद विवरण
स्टील डबल-बिट बोलरड के साथ सम्मिलित आधार GB / T 554-2008 प्रकार बी
उत्पाद का अवलोकन
जीबी/टी 554 प्रकार बी डबल बिट बोलार्ड एक वेल्डेड स्टील के लंगर और टोइंग फिटिंग है जिसमें डेक कोटिंग के नीचे फैले एक एम्बेडेड/इंसेर्टेड निचले आधार है।दो ऊर्ध्वाधर बिट्स अलग रस्सी मोड़ और नियंत्रित लीड पदों प्रदान करते हैं, जबकि व्यापक निचला आधार पोत की नींव में बोलार्ड भार को स्थानांतरित करता है।यह जहाज के डेक स्थानों के लिए है जहां डिजाइन ड्राइंग पूरी तरह से डेक पर लगाए गए आधार के बजाय एक अंतर्निहित या सम्मिलित नींव निर्दिष्ट करती है.
आपूर्ति की गई GB/T 554-2008 प्रकार B रेंज 160 से 500 मिमी और SWL मान 49 से 451 kN के बीच के नाममात्र व्यास को कवर करती है। चयन को जहाज के लंगर लगाने या खींचने की व्यवस्था के साथ समन्वित किया जाना चाहिए,रस्सी का नेतृत्व दिशा, डेक कटआउट, स्थानीय सुदृढीकरण, वेल्डिंग विवरण, और लकड़ी के आवरण के साथ या बिना डेक के लिए आवश्यक ऊंचाई। सामग्री ग्रेड, कम तापमान कठोरता, निरीक्षण दायरे,और उत्पादन से पहले अंतिम मानक संस्करण की पुष्टि की जानी चाहिए.
त्वरित विनिर्देश
- उत्पाद प्रकारः डबल बिट वेल्डेड स्टील बोलार्ड के साथ सम्मिलित आधार → दो रस्सी-कार्यात्मक स्तंभों के साथ निचली नींव डेक स्तर के नीचे व्यवस्थित है।
- मानक और प्रकारः प्रदान GB/T 554-2008 प्रकार B डेटा → वर्तमान संस्करण संगतता की पुष्टि की जानी चाहिए जब परियोजना GB/T 554-2023 निर्दिष्ट करती है।
- नाममात्र व्यास सीमाः 160 से 500 मिमी → विभिन्न डेक लेआउट और निर्दिष्ट लाइन भार के लिए आठ मानक आकार।
- SWL रेंजः 49 से 451 kN → चयनित आकार के लिए मानक SWL का प्रयोग करें; रस्सी MBL या परीक्षण भार का विकल्प न लें।
- स्थापना का रूपः आधार / डेक-एकीकृत नींव डालें → डेक खोलना, सुदृढीकरण, वेल्ड अनुक्रम और लोड पथ को शिपयार्ड ड्राइंग की पुष्टि की आवश्यकता होती है।
- डेक ऊंचाई विकल्पः डेक के बिना या लकड़ी के आवरण के साथ डेक के लिए आयाम प्रदान किए जाते हैं → चयनित एच मान को डेक की वास्तविक व्यवस्था से मेल खाना चाहिए।
- निर्माण फोकसः स्टील पाइप और प्लेट निर्माण, चिकनी रस्सी-संपर्क किनारों, नियंत्रित वेल्ड ज्यामिति, और दोनों बिट्स के आयामी संरेखण।
- सतह उपचारः सा 2.5 ब्लास्टिंग और एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग या स्टेनलेस स्टील फिनिश परियोजना विनिर्देश का पालन करता है।
मुख्य तकनीकी मापदंड
|
नाममात्र व्यास |
सुरक्षित कार्य भार |
ए | D | डी1 | h |
t ≥ |
t1 ≥ |
t2 | H | |
|
बिना लकड़ी का डेक |
के साथ लकड़ी का डेक |
|||||||||
| 160 | 49 | 400 | 168 | 210 | 8 | 10 | 6 | 9 | 250 | 3 l 0 |
| 200 | 78 | 500 | 219 | 270 | 8 | 300 | 360 | |||
| 250 | 118 | 630 | 273 | 335 | 11 | 10 | 380 | 440 | ||
| 315 | 196 | 800 | 325 | 390 | 10 | 15 | 12 | 480 | 540 | |
| 355 | 255 | 890 | 351 | 120 | 17 | 13 | 12 | 530 | 590 | |
| 400 | 314 | 1000 | 402 | 480 | 18 | 14 | 600 | 660 | ||
| 450 | 382 | 1130 | 450 | 545 | 19 | 16 | 680 | 740 | ||
| 500 | 451 | 1250 | 500 | 600 | 12 | 20 | 18 | 750 | 810 | |
चयन और जांच गाइड
चरण 1:GB/T 554 प्रकार B डालने-आधार डबल बिट बोलार्ड, नाममात्र व्यास, और आवश्यक SWL की पुष्टि जहाज के लंगर लगाने या खींचने की व्यवस्था के अनुसार करें।
चरण 2:रस्सी के प्रकार, रस्सी के व्यास, अपेक्षित लाइन दिशा, मोड़ की संख्या, और क्या बोलार्ड का उपयोग मुख्य रूप से लंगर लगाने, टोलिंग समर्थन या परियोजना-विशिष्ट डेक ऑपरेशन के लिए किया जाता है, इसकी पुष्टि करें।
चरण 3:डेक की योजना, प्रवेश-आधार खोलने, नींव की व्यवस्था, स्थानीय सुदृढीकरण, वेल्ड विवरण, और क्या डेक में लकड़ी का आवरण है।
चौथा कदम:सामग्री के ग्रेड, न्यूनतम डिजाइन तापमान, बर्फ वर्ग या निम्न तापमान कठोरता की आवश्यकता की पुष्टि करें, और क्या स्टेनलेस स्टील की आवश्यकता है।
चरण 5:उद्धरण से पहले सतह उपचार, अंतिम कोटिंग प्रणाली, निरीक्षण के दायरे, एनडीटी की आवश्यकता, सामग्री की ट्रेसेबिलिटी और वर्गीकरण समाज की आवश्यकता की पुष्टि करें।
चरण 6:मात्रा, पात्र का प्रकार, स्थापना स्थान, वितरण गंतव्य, आवश्यक वितरण समय और नवीनतम स्वीकृत चित्र या प्रतिस्थापन नमूने की जानकारी प्रदान करें।
संरचना
Twin vertical bitts | Steel pipe and plate fabricated body | Insert base below deck plating | Wide lower foundation | Smooth rope-contact edges | Deck weld interface | Local reinforcement connection | Project-specified coating
विनिर्माण, वेल्डिंग और स्थापना के फायदे
- सम्मिलन-आधार की व्यवस्था से चौड़ी नीची नींव को डेक के स्तर से नीचे रखा जाता है।केवल डेक प्लेट द्वारा ले जाने के बजाय पोलार्ड बलों को सहायक डेक संरचना में स्थानांतरित करने की अनुमति देता है.
- ट्विन-बिट कॉन्फ़िगरेशन रस्सी मोड़ और लाइन संगठन के लिए दो कार्यस्थलों को प्रदान करता है; वास्तविक लीड दिशा और अनुमत ऑपरेटिंग क्षेत्र को जहाज की लंगर या टोलिंग योजना का पालन करना चाहिए।
- रस्सी के संपर्क वाले क्षेत्रों में वेल्ड और मुक्त किनारों को चिकना किया जा सकता है, निर्दिष्ट त्रिज्या तक तैयार किए गए उजागर किनारों के साथ, लंगर लाइनों के स्थानीय काटने या घर्षण को कम करने के लिए।
- विनिर्माण जिग्स और आयामी जांच आधार संरचना में अंतिम वेल्डिंग से पहले दो बिट्स के अंतर, झुकाव, ऊंचाई और संरेखण को बनाए रखने में मदद करते हैं।
- फाउंडेशन फिट-अप, डेक कट-आउट सटीकता, वेल्डिंग अनुक्रम और विकृति नियंत्रण महत्वपूर्ण हैं क्योंकि सम्मिलित आधार सीधे पोत संरचना के साथ इंटरफेस करता है।
- बर्फ वर्ग या निम्न तापमान सेवा के लिए, स्टील ग्रेड और प्रभाव-कठोरता आवश्यकताओं को पोत विनिर्देश से चुना जाना चाहिए और संबंधित वर्गीकरण समाज द्वारा अनुमोदित किया जाना चाहिए।
- एनडीटी, सामग्री की ट्रेसेबिलिटी, लोड सत्यापन और कक्षा साक्ष्य को मानक आपूर्ति के रूप में मानने के बजाय अनुमोदित निरीक्षण और परीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है।
कस्टम विशेषताएं
- मानकः GB/T 554 प्रकार B → आपूर्ति किए गए आयाम और SWL मान 2008 के डेटा सेट पर आधारित हैं; आदेश जारी करने से पहले वर्तमान संस्करण की आवश्यकताओं की पुष्टि करें।
- विन्यासः डबल बिट के साथ डालने के आधार → उपयुक्त जहां पोत की नींव डेक कोटिंग के नीचे समाहित है।
- नाममात्र व्यासः 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 मिमी → SWL, डेक व्यवस्था और रस्सी लीड के साथ चयन करें।
- SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN
- सामग्रीः स्टील पाइप और प्लेट निर्माण → कोमल स्टील, स्टेनलेस स्टील, या परियोजना-विशिष्ट विशेष स्टील ग्रेड की पुष्टि के अधीन।
- डेक व्यवस्थाः लकड़ी के डेक के साथ या बिना → स्थापना ड्राइंग में संबंधित एच आयाम का उपयोग करें।
- किनारे की तैयारी: चिकनी वेल्ड्स और त्रिज्यायुक्त मुक्त किनारे → लंगर लाइनों के साथ तेज स्थानीय संपर्क को कम करने के लिए।
- प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र और गवाह निरीक्षण उद्धरण से पहले सहमत होना चाहिए।
यह कैसे काम करता है
Mooring or towing line approaches the selected bitt → Line is turned around one or both posts according to the approved operating arrangement → Contact force is carried by the fabricated bollard body → Insert base transfers the load into the reinforced deck foundation → Welds, संरचना और कोटिंग की स्थापना के बाद निरीक्षण किया जाता है
आवेदन
मालवाहक जहाज. टैंकर. थोक वाहक. कंटेनर जहाज. टग और वर्कबोट डेक फिटिंग. जहाज के लंगर स्टेशन. परियोजना-विशिष्ट टग समर्थन पद. नए निर्माण और प्रतिस्थापन परियोजनाएं.
प्रमाणपत्र और लाभ
प्रमाण पत्र और निरीक्षण परियोजना की आवश्यकता, सामग्री की ट्रेस करने की क्षमता, अनुमोदित ड्राइंग, परीक्षण के दायरे और वर्गीकरण समाज की प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

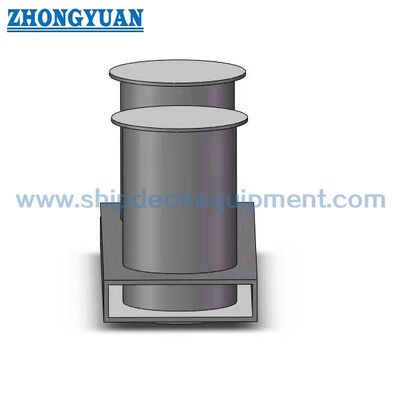

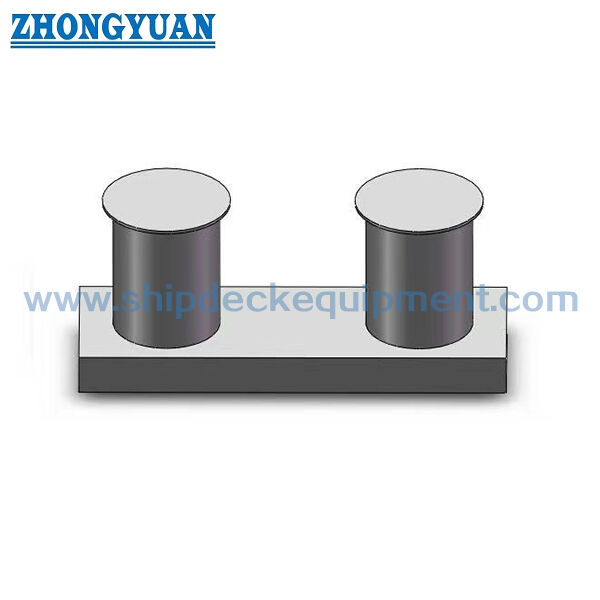

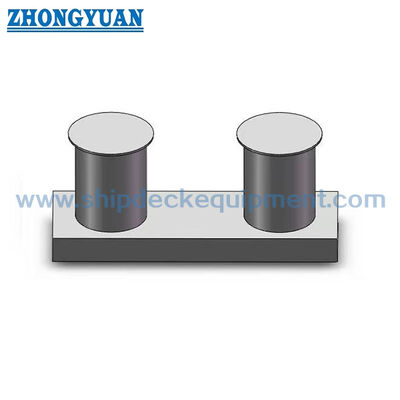

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1:टाइप-बी इन्सर्ट-बेस बोलार्ड और डेक-माउंटेड बोलार्ड के बीच मुख्य अंतर क्या है?
A1:टाइप बी निचली नींव को डेक कोटिंग के नीचे डाला जाता है। इसलिए चयन न केवल SWL और नाममात्र व्यास पर निर्भर करता है, बल्कि डेक के उद्घाटन, नींव की गहराई, सुदृढीकरण,वेल्डिंग पहुँच, और डेक कवरिंग व्यवस्था।
प्रश्न 2:क्या आपूर्ति की गई GB/T 554-2008 तालिका का उपयोग GB/T 554-2023 निर्दिष्ट करने वाली परियोजना के लिए किया जा सकता है?
A2:आपूर्ति की गई तालिका को 2008 के प्रकार बी संदर्भ के रूप में माना जाना चाहिए। वर्तमान मानक संस्करण, प्रकार का नाम, आयाम, सामग्री, अंकन,और परीक्षण आवश्यकताओं को उत्पादन से पहले आधिकारिक परियोजना मानक के साथ जाँच की जानी चाहिए.
प्रश्न 3:उद्धरण देने से पहले किस सूचना की आवश्यकता होती है?
A3:मानक संस्करण की पुष्टि करें, प्रकार बी, नाममात्र व्यास, SWL, रस्सी की व्यवस्था, सामग्री की श्रेणी, न्यूनतम डिजाइन तापमान, डेक और नींव ड्राइंग, लकड़ी के डेक की स्थिति, सतह उपचार,प्रमाणपत्र का दायरा, मात्रा, गंतव्य और वितरण कार्यक्रम।
