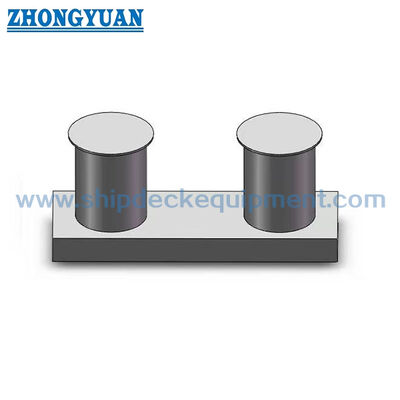

डबल बिट्स बोलार्ड विथ इन्सर्ट बेस फॉर शिप अरोरिंग एंड टोइंग GB/T 554 टाइप B

डबल बिट बोलार्ड इंसर्ट बेस के साथ जहाज लंगर और टोइंग GB/T 554 टाइप बी

उत्पाद अवलोकन

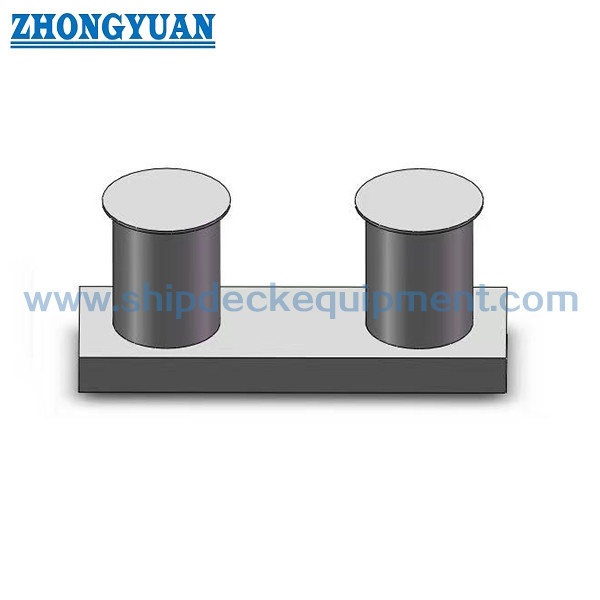

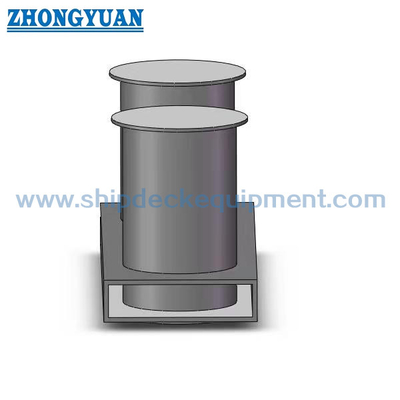

GB/T 554 टाइप बी डबल बिट बोलार्ड एक वेल्डेड स्टील लंगर और टोइंग फिटिंग है जिसमें डेक प्लेटिंग के नीचे एक इंसर्ट बेस व्यवस्थित होता है। दो ऊर्ध्वाधर बिट्स अलग-अलग रस्सी मोड़ और नियंत्रित लीड पोजीशन प्रदान करते हैं, जबकि चौड़ा निचला बेस बोलार्ड लोड को जहाज की नींव में स्थानांतरित करता है। यह जहाज डेक स्थानों के लिए अभिप्रेत है जहां डिजाइन ड्राइंग पूरी तरह से डेक-माउंटेड बेस के बजाय एक धंसा हुआ या डाला हुआ नींव निर्दिष्ट करता है।

आपूर्ति की गई GB/T 554-2008 टाइप बी रेंज 160 से 500 मिमी के नाममात्र व्यास और 49 से 451 kN के SWL मानों को कवर करती है। जहाज लंगर या टोइंग व्यवस्था, रस्सी लीड दिशा, डेक कट-आउट, स्थानीय सुदृढीकरण, वेल्डिंग विवरण, और लकड़ी के कवर के साथ या बिना डेक के लिए आवश्यक ऊंचाई के साथ चयन का समन्वय किया जाना चाहिए। उत्पादन से पहले सामग्री ग्रेड, कम तापमान की मजबूती, निरीक्षण का दायरा और अंतिम मानक संस्करण की पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: डबल बिट वेल्डेड स्टील बोलार्ड इंसर्ट बेस के साथ → दो रस्सी-कार्य पोस्ट निचले नींव के साथ डेक स्तर के नीचे व्यवस्थित।
• मानक और प्रकार: आपूर्ति की गई GB/T 554-2008 टाइप बी डेटा → जब परियोजना GB/T 554-2023 निर्दिष्ट करती है तो वर्तमान-संस्करण संगतता की पुष्टि की जानी चाहिए।
• नाममात्र व्यास रेंज: 160 से 500 मिमी → विभिन्न डेक लेआउट और निर्दिष्ट लाइन लोड के लिए आठ मानक आकार।
• SWL रेंज: 49 से 451 kN → चयनित आकार के लिए मानक SWL का उपयोग करें; रस्सी MBL या परीक्षण लोड को प्रतिस्थापित न करें।
• स्थापना प्रपत्र: इंसर्ट बेस / डेक-एकीकृत नींव → डेक ओपनिंग, सुदृढीकरण, वेल्ड अनुक्रम, और लोड पथ के लिए शिपयार्ड ड्राइंग पुष्टि की आवश्यकता होती है।
• डेक ऊंचाई विकल्प: आयाम बिना या लकड़ी के कवर वाले डेक के लिए प्रदान किए जाते हैं → चयनित H मान वास्तविक डेक व्यवस्था से मेल खाना चाहिए।
• निर्माण फोकस: स्टील पाइप और प्लेट निर्माण, चिकनी रस्सी-संपर्क किनारे, नियंत्रित वेल्ड ज्यामिति, और दोनों बिट्स का आयामी संरेखण।
• सतह उपचार: Sa 2.5 ब्लास्टिंग और एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, या स्टेनलेस स्टील फिनिश परियोजना विनिर्देश का पालन करता है।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: जहाज लंगर या टोइंग व्यवस्था के अनुसार GB/T 554 टाइप बी इंसर्ट-बेस डबल बिट बोलार्ड, नाममात्र व्यास और आवश्यक SWL की पुष्टि करें।

चरण 2: रस्सी का प्रकार, रस्सी का व्यास, अपेक्षित लाइन दिशा, मोड़ों की संख्या, और क्या बोलार्ड मुख्य रूप से लंगर, टोइंग समर्थन, या परियोजना-विशिष्ट डेक ऑपरेशन के लिए उपयोग किया जाता है, इसकी पुष्टि करें।

चरण 3: डेक योजना, इंसर्ट-बेस ओपनिंग, नींव व्यवस्था, स्थानीय सुदृढीकरण, वेल्ड विवरण, और क्या डेक में लकड़ी का कवर है, प्रदान करें।

चरण 4: सामग्री ग्रेड, न्यूनतम डिजाइन तापमान, आइस-क्लास या कम तापमान की मजबूती की आवश्यकता, और क्या स्टेनलेस स्टील की आवश्यकता है, इसकी पुष्टि करें।

चरण 5: कोटेशन से पहले सतह उपचार, अंतिम कोटिंग सिस्टम, निरीक्षण का दायरा, NDT आवश्यकता, सामग्री ट्रेसबिलिटी, और वर्गीकरण समाज की आवश्यकता की पुष्टि करें।

चरण 6: मात्रा, जहाज का प्रकार, स्थापना की स्थिति, वितरण गंतव्य, आवश्यक वितरण समय, और नवीनतम स्वीकृत ड्राइंग या प्रतिस्थापन नमूना जानकारी प्रदान करें।

संरचना

ट्विन वर्टिकल बिट्स | स्टील पाइप और प्लेट फैब्रिकेटेड बॉडी | डेक प्लेटिंग के नीचे इंसर्ट बेस | वाइड लोअर फाउंडेशन | स्मूथ रोप-कॉन्टैक्ट एज | डेक वेल्ड इंटरफ़ेस | लोकल रीइन्फोर्समेंट कनेक्शन | प्रोजेक्ट-स्पेसिफाइड कोटिंग

निर्माण, वेल्डिंग और स्थापना के लाभ

• इंसर्ट-बेस व्यवस्था चौड़े निचले नींव को डेक स्तर के नीचे रखती है, जिससे बोलार्ड बलों को केवल डेक प्लेट पर ले जाने के बजाय सहायक डेक संरचना में स्थानांतरित किया जा सकता है।
• ट्विन-बिट कॉन्फ़िगरेशन रस्सी मोड़ों और लाइन संगठन के लिए दो कार्य पोस्ट प्रदान करता है; वास्तविक लीड दिशा और अनुमत ऑपरेटिंग सेक्टर को जहाज लंगर या टोइंग योजना का पालन करना चाहिए।
• रस्सी-संपर्क क्षेत्रों में वेल्ड और मुक्त किनारों को चिकना किया जा सकता है, जिसमें निर्दिष्ट त्रिज्या के लिए तैयार किए गए खुले किनारे होते हैं, ताकि लंगर लाइनों की स्थानीय कटाई या घर्षण को कम किया जा सके।
• निर्माण जिग्स और आयामी जांच अंतिम वेल्डिंग से पहले दो बिट्स के रिक्ति, झुकाव, ऊंचाई और संरेखण को बनाए रखने में मदद करते हैं।
• नींव फिट-अप, डेक कट-आउट सटीकता, वेल्डिंग अनुक्रम, और विरूपण नियंत्रण महत्वपूर्ण हैं क्योंकि डाला हुआ बेस सीधे जहाज की संरचना के साथ इंटरफेस करता है।
• आइस-क्लास या कम तापमान सेवा के लिए, स्टील ग्रेड और प्रभाव-मजबूती की आवश्यकताओं को जहाज विनिर्देश से चुना जाना चाहिए और संबंधित वर्गीकरण समाज द्वारा अनुमोदित किया जाना चाहिए।
• NDT, सामग्री ट्रेसबिलिटी, लोड सत्यापन, और वर्ग गवाही को मानक आपूर्ति के रूप में मानने के बजाय अनुमोदित निरीक्षण और परीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है।

कस्टम विशेषताएँ

• मानक: GB/T 554 टाइप बी → आपूर्ति किए गए आयाम और SWL मान 2008 डेटा सेट पर आधारित हैं; ऑर्डर जारी करने से पहले वर्तमान-संस्करण आवश्यकताओं की पुष्टि करें।
• कॉन्फ़िगरेशन: इंसर्ट बेस के साथ डबल बिट → जहां जहाज की नींव डेक प्लेटिंग के नीचे धंसी हुई है, वहां उपयुक्त है।
• नाममात्र व्यास: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 मिमी → SWL, डेक व्यवस्था, और रस्सी लीड के साथ मिलकर चुनें।
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → प्रत्येक नाममात्र आकार से जुड़ा मानक कार्य भार।
• सामग्री: स्टील पाइप और प्लेट निर्माण → माइल्ड स्टील, स्टेनलेस स्टील, या परियोजना-विशिष्ट विशेष स्टील ग्रेड पुष्टि के अधीन।
• डेक व्यवस्था: बिना या लकड़ी के डेक के साथ → स्थापना ड्राइंग में संबंधित H आयाम का उपयोग करें।
• किनारे की तैयारी: चिकनी वेल्ड और रेडियस्ड मुक्त किनारे → लंगर लाइनों के साथ तेज स्थानीय संपर्क को कम करने के लिए अभिप्रेत है।
• प्रमाणपत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, और गवाह निरीक्षण कोटेशन से पहले सहमत होना चाहिए।

यह कैसे काम करता है

लंगर या टोइंग लाइन चयनित बिट तक पहुंचती है → अनुमोदित ऑपरेटिंग व्यवस्था के अनुसार लाइन को एक या दोनों पोस्ट के चारों ओर घुमाया जाता है → संपर्क बल फैब्रिकेटेड बोलार्ड बॉडी द्वारा वहन किया जाता है → इंसर्ट बेस लोड को प्रबलित डेक नींव में स्थानांतरित करता है → वेल्ड, संरचना, और कोटिंग का निरीक्षण स्थापना के बाद किया जाता है

अनुप्रयोग

कार्गो जहाज | टैंकर | बल्क कैरियर | कंटेनर जहाज | टग और वर्कबोट डेक फिटिंग | जहाज लंगर स्टेशन | परियोजना-विशिष्ट टोइंग समर्थन पद | नई इमारत और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

परियोजना आवश्यकता, सामग्री ट्रेसबिलिटी, अनुमोदित ड्राइंग, परीक्षण दायरा, और वर्गीकरण समाज प्रक्रिया के अनुसार प्रमाण पत्र और निरीक्षण की व्यवस्था की जा सकती है।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: टाइप बी इंसर्ट-बेस बोलार्ड और डेक-माउंटेड बोलार्ड के बीच मुख्य अंतर क्या है?

A1: टाइप बी निचला नींव डेक प्लेटिंग के नीचे डाला जाता है। इसलिए चयन न केवल SWL और नाममात्र व्यास पर निर्भर करता है, बल्कि डेक ओपनिंग, नींव की गहराई, सुदृढीकरण, वेल्डिंग पहुंच और डेक कवरिंग व्यवस्था पर भी निर्भर करता है।

Q2: क्या आपूर्ति की गई GB/T 554-2008 तालिका का उपयोग GB/T 554-2023 निर्दिष्ट करने वाली परियोजना के लिए किया जा सकता है?

A2: आपूर्ति की गई तालिका को 2008 टाइप बी संदर्भ के रूप में माना जाना चाहिए। वर्तमान मानक संस्करण, प्रकार पदनाम, आयाम, सामग्री, अंकन, और परीक्षण आवश्यकताओं की उत्पादन से पहले आधिकारिक परियोजना मानक के विरुद्ध जांच की जानी चाहिए।

Q3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?

A3: मानक संस्करण, टाइप बी, नाममात्र व्यास, SWL, रस्सी व्यवस्था, सामग्री ग्रेड, न्यूनतम डिजाइन तापमान, डेक और नींव ड्राइंग, लकड़ी के डेक की स्थिति, सतह उपचार, प्रमाण पत्र का दायरा, मात्रा, गंतव्य, और वितरण अनुसूची की पुष्टि करें।
