जहाज के लिए एकल-रोलर पेडेस्टल फेयरलीड2020

जहाज मूरिंग के लिए सिंगल-रोलर पेडस्टल फेयरलेड | ISO 13776:2020

उत्पाद अवलोकन

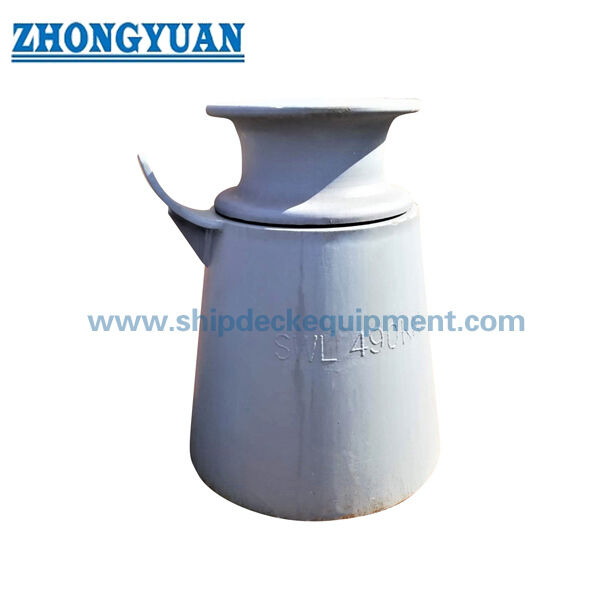

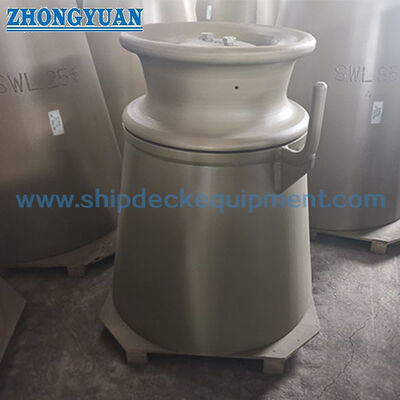

ISO 13776 डेक स्टैंड पेडस्टल रोलर फेयरलेड एक सिंगल-रोलर रस्सी गाइड फिटिंग है जिसका उपयोग जहाज के डेक पर किया जाता है जहां मूरिंग या टोइंग लाइन को एक ऊर्ध्वाधर रोलर के चारों ओर दिशा बदलने की आवश्यकता होती है। घूमने वाला स्टील रोलर रस्सी के पथ को निर्देशित करने और एक निश्चित संपर्क सतह की तुलना में स्लाइडिंग घर्षण को कम करने में मदद करता है, जबकि पेडस्टल स्टैंड वेल्डेड बेस के माध्यम से रस्सी प्रतिक्रिया बल को डेक संरचना में स्थानांतरित करता है।

यह पृष्ठ ISO 13776 डेक स्टैंड पेडस्टल रोलर फेयरलेड्स के लिए तैयार किया गया है जिसमें Dn 150 से 500 तक के नाममात्र आकार और आपूर्ति किए गए डेटा से संदर्भ SWL मान हैं। आपूर्ति किए गए परियोजना डेटा में ISO 13776:2012 और ISO 13755 स्टील रोलर्स का उल्लेख है; ऑनलाइन ISO जानकारी ISO 13776:2020 और ISO 13755:2020 को वर्तमान आधिकारिक संस्करणों के रूप में दिखाती है, इसलिए अंतिम कोटेशन, ड्राइंग अनुमोदन और उत्पाद अंकन से पहले आवश्यक मानक संस्करण की पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: डेक स्टैंड पेडस्टल रोलर फेयरलेड → जहाज मूरिंग और टोइंग रस्सी दिशा नियंत्रण के लिए एकल ऊर्ध्वाधर रोलर गाइड।
• तकनीकी मानक: आपूर्ति किए गए डेटा से ISO 13776:2012 → परियोजना संस्करण की पुष्टि की जानी चाहिए क्योंकि ISO 13776:2020 को ऑनलाइन वर्तमान संस्करण के रूप में सूचीबद्ध किया गया है।
• रोलर मानक: ISO 13755 स्टील रोलर → रोलर टाइप A / B / C चयनित d आयाम और रोलर इंटरफ़ेस को प्रभावित करता है।
• नाममात्र आकार सीमा: Dn 150 से 500 मिमी → आपूर्ति की गई तालिका में डेक स्टैंड फेयरलेड्स के लिए मुख्य चयन सीमा।
• SWL संदर्भ सीमा: θ = 90° पर 265 से 1942 kN और θ = 0° पर 186 से 1373 kN → आपूर्ति किए गए डेटा से संदर्भ रस्सी तनाव मान, उठाने की क्षमता नहीं।
• ऊंचाई और वजन संदर्भ: H = 500 / 1000 / 1500 मिमी → गणना किए गए वजन संदर्भ के लिए हैं और आपूर्ति किए गए नोट के अनुसार स्टील रोलर को छोड़कर हैं।
• सामग्री विकल्प: उच्च तन्यता स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, और नोड्यूलर कास्ट आयरन → अंतिम सामग्री ग्रेड और भाग आवंटन का उत्पादन से पहले पुष्टि की जानी चाहिए।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित फिनिश → अंतिम कोटिंग को परियोजना जंग और निरीक्षण आवश्यकताओं का पालन करना चाहिए।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: आवश्यक मानक संस्करण की पुष्टि करें: आपूर्ति के अनुसार ISO 13776:2012, वर्तमान ISO 13776 संस्करण, या परियोजना-विशिष्ट ड्राइंग आवश्यकता।

चरण 2: फेयरलेड टाइप A / B / C, नाममात्र आकार Dn 150 से 500, और ISO 13755 रोलर टाइप की पुष्टि करें क्योंकि d आयाम चयनित स्टील रोलर टाइप पर निर्भर करता है।

चरण 3: रस्सी की दिशा, सापेक्ष रस्सी कोण θ, आवश्यक SWL अंकन, वास्तविक लोडिंग स्थिति, और क्या उत्पाद का उपयोग मूरिंग, टोइंग लाइन मार्गदर्शन, या प्रतिस्थापन के लिए किया जाता है, इसकी पुष्टि करें।

चरण 4: डेक स्टैंड ऊंचाई H, डेक फाउंडेशन, वेल्डिंग इंटरफ़ेस, वेल्डिंग लेग लंबाई, चैम्फर्ड वेल्डिंग आवश्यकता, सुदृढीकरण, और स्थापना निकासी की पुष्टि करें।

चरण 5: पेडस्टल, रोलर, शाफ्ट, बुश, और संबंधित भागों के लिए सामग्री ग्रेड की पुष्टि करें; सतह उपचार, NDT स्कोप, परीक्षण आवश्यकता, और प्रमाण पत्र आवश्यकता की भी पुष्टि करें।

चरण 6: मात्रा, जहाज का प्रकार, स्थापना ड्राइंग, रस्सी पथ स्केच, यदि उपलब्ध हो तो संदर्भ फोटो, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय प्रदान करें।

संरचना

सिंगल ISO 13755 स्टील रोलर | डेक स्टैंड पेडस्टल बॉडी | रोलर शाफ्ट और बुश इंटरफ़ेस | रस्सी-संपर्क रोलर सतह | वेल्डेड डेक बेस | वेल्डिंग लेग Z1 / Z2 क्षेत्र | वैकल्पिक चैम्फर्ड वेल्डिंग | शॉप प्राइमर, गैल्वेनाइज्ड, पॉलिश, या निर्दिष्ट सतह उपचार

मूरिंग, टोइंग और इंजीनियरिंग लाभ

• सिंगल-रोलर पेडस्टल डिज़ाइन नियंत्रित दिशा परिवर्तन के माध्यम से मूरिंग या टोइंग लाइन को निर्देशित करता है, जबकि निश्चित डेक संरचनाओं पर रस्सी स्लाइडिंग घर्षण को कम करने में मदद करता है।
• ISO 13755 रोलर संगतता टाइप A / B / C रोलर इंटरफ़ेस आयामों का चयन करने के लिए एक स्पष्ट आधार प्रदान करती है, विशेष रूप से आपूर्ति की गई तालिका में सूचीबद्ध d आयाम।
• SWL मान रस्सी-कोण स्थिति के अनुसार अलग किए जाते हैं, जो खरीदार को एक लोड मान को सभी लीड कोणों और डेक व्यवस्थाओं के लिए सार्वभौमिक मानने से बचने में मदद करता है।
• डेक स्टैंड ऊंचाई का चयन रस्सी लीड ऊंचाई, डेक क्लीयरेंस, रखरखाव पहुंच, और मूरिंग या टोइंग उपकरण के आसपास स्थापना लेआउट को प्रभावित करता है।
• वेल्डिंग लेग मान Z1 और Z2 प्रारंभिक डिजाइन और कोटेशन संदर्भ के लिए प्रदान किए जाते हैं; वास्तविक वेल्डिंग विवरण, चैम्फरिंग, और डेक सुदृढीकरण को स्वीकृत ड्राइंग का पालन करना चाहिए।
• चिकनी रोलर सतह, सही शाफ्ट संरेखण, और उपयुक्त बुश / बियरिंग इंटरफ़ेस रोलर को रस्सी के साथ घूमने और अनावश्यक स्थानीय घिसाव को कम करने में मदद करते हैं।
• कास्टिंग, वेल्डिंग, मशीनिंग, NDT, सतह उपचार, और प्रमाण पत्र स्कोप को आदेश आवश्यकता, निरीक्षण योजना, और वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
• यह पृष्ठ फेयरलेड को उठाने वाले उपकरण के रूप में वर्णित करने से बचता है; यह जहाज मूरिंग और टोइंग लाइन व्यवस्था के लिए एक रस्सी गाइड फिटिंग है।

कस्टम विशेषताएँ

• मानक: आपूर्ति किए गए डेटा से ISO 13776:2012 → पुष्टि करें कि क्या परियोजना को आपूर्ति किए गए संस्करण या वर्तमान ISO 13776 संस्करण की आवश्यकता है।
• उत्पाद प्रकार: डेक स्टैंड पेडस्टल रोलर फेयरलेड → जहाज डेक संरचनाओं पर स्थापित ऊर्ध्वाधर सिंगल-रोलर रस्सी गाइड।
• नाममात्र आकार: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → रस्सी व्यवस्था, SWL संदर्भ, और ड्राइंग आवश्यकता के अनुसार चुनें।
• रोलर प्रकार: ISO 13755 स्टील रोलर्स के अनुसार टाइप A / B / C → रोलर इंटरफ़ेस और d आयाम को प्रभावित करता है।
• SWL संदर्भ: θ = 90° पर 265–1942 kN और θ = 0° पर 186–1373 kN → अंतिम अंकन को वास्तविक लोडिंग स्थिति के अनुसार उपयोगकर्ता और निर्माता के बीच सहमत किया जाना चाहिए।
• गणना किया गया वजन: H = 500 / 1000 / 1500 मिमी संदर्भ मान → आपूर्ति किए गए नोट में कहा गया है कि वजन में स्टील रोलर शामिल नहीं है।
• सामग्री: उच्च तन्यता स्टील / स्टेनलेस स्टील / कास्टिंग स्टील / नोड्यूलर कास्ट आयरन → सटीक सामग्री ग्रेड और प्रमाण पत्र स्कोप की पुष्टि की जानी चाहिए।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / गैल्वेनाइज्ड / पॉलिश / अनुकूलित → अंतिम सुरक्षा प्रणाली परियोजना आवश्यकता का पालन करती है।
• प्रमाण पत्र आवश्यकता: आदेश स्कोप के अनुसार उपलब्ध → क्लास प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, और गवाह निरीक्षण की पुष्टि कोटेशन से पहले की जानी चाहिए।

यह कैसे काम करता है

मूरिंग या टोइंग लाइन पेडस्टल फेयरलेड तक पहुंचती है → रस्सी एकल स्टील रोलर पर टिक जाती है → रोलर घूमता है और रस्सी की दिशा बदलता है → प्रतिक्रिया बल पेडस्टल और वेल्डेड बेस के माध्यम से डेक संरचना में स्थानांतरित होता है → अंतिम SWL अंकन और निरीक्षण सहमत लोडिंग स्थिति और परियोजना आवश्यकता का पालन करते हैं।

अनुप्रयोग

जहाज डेक मूरिंग स्टेशन | टोइंग लाइन गाइडेंस पोजीशन | टगबोट | वर्कबोट | कार्गो जहाज | टैंकर | बल्क कैरियर | अपतटीय सहायता जहाज जब ड्राइंग द्वारा निर्दिष्ट किया गया हो | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

प्रमाण पत्र परियोजना आवश्यकता, निरीक्षण स्कोप, सामग्री ट्रेसबिलिटी, और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता टेस्ट सर्टिफिकेट।

ड्राइंग और फोटो

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या ISO 13776 तालिका में SWL एक उठाने की क्षमता है?

A1: नहीं। आपूर्ति किए गए SWL मान पेडस्टल फेयरलेड रस्सी विक्षेपण स्थितियों के लिए संदर्भ अधिकतम लागू रस्सी तनाव मान हैं। उन्हें उठाने की क्षमता, MBL, प्रूफ लोड, या टेस्ट लोड के रूप में नहीं लिखा जाना चाहिए।

Q2: सही Dn आकार का चयन कैसे किया जाना चाहिए?

A2: जहाज के ड्राइंग, रस्सी लीड कोण, आवश्यक SWL अंकन, डेक स्टैंड ऊंचाई, रोलर प्रकार, स्थापना स्थान, फाउंडेशन की ताकत, और प्रमाण पत्र आवश्यकता के अनुसार Dn का चयन करें। तालिका प्रारंभिक चयन और कोटेशन पुष्टि के लिए है।

Q3: क्या पृष्ठ को ISO 13776:2012 या ISO 13776:2020 का उपयोग करना चाहिए?

A3: आपूर्ति किए गए डेटा में ISO 13776:2012 का उल्लेख है, जबकि ऑनलाइन ISO जानकारी ISO 13776:2020 को वर्तमान आधिकारिक संस्करण के रूप में सूचीबद्ध करती है। कोटेशन, ड्राइंग अनुमोदन और अंकन के लिए उपयोग किए जाने वाले संस्करण की पुष्टि शिपयार्ड, मालिक, या क्लास सोसाइटी के साथ की जानी चाहिए।
