आईएसओ 13776 डेक स्टैंड पेडस्टल रोलर फेयरलीड

आईएसओ 13776 डेक स्टैंड पेडस्टल रोलर फेयरलीड

उत्पाद का अवलोकन

आईएसओ 13776 डेक स्टैंड पेडस्टल रोलर फेयरलीड एक एकल रोलर रस्सी मार्गदर्शन फिटिंग है जिसका उपयोग जहाज के डेक पर किया जाता है जहां एक लंगर या टोलिंग लाइन को एक ऊर्ध्वाधर रोलर के चारों ओर दिशा बदलने की आवश्यकता होती है।घूर्णन स्टील रोलर रस्सी पथ का मार्गदर्शन करने और एक स्थिर संपर्क सतह की तुलना में स्लाइडिंग घर्षण को कम करने में मदद करता है, जबकि तख्ती का आधार वेल्डेड आधार के माध्यम से रस्सी प्रतिक्रिया बल को डेक संरचना में स्थानांतरित करता है।

इस पृष्ठ को आईएसओ 13776 डेक स्टैंड पीडस्टल रोलर फेयरलीड के लिए तैयार किया गया है, जिसका नाममात्र आकार Dn 150 से 500 तक है और आपूर्ति किए गए डेटा से संदर्भ SWL मान हैं। आपूर्ति किए गए परियोजना डेटा में आईएसओ 13776 कहा गया हैः2012 और ISO 13755 स्टील रोलर्स; ऑनलाइन आईएसओ जानकारी में आईएसओ 13776:2020 और आईएसओ 13755:2020 को वर्तमान आधिकारिक संस्करण के रूप में दिखाया गया है, इसलिए अंतिम उद्धरण, अनुमोदन ड्राइंग से पहले आवश्यक मानक संस्करण की पुष्टि की जानी चाहिए,और उत्पाद चिह्न.

त्वरित विनिर्देश

• उत्पाद का प्रकारः डेक स्टैंड पेंडेस्टल रोलर फेयरलीड → जहाज के लंगर लगाने और टोलिंग रस्सी दिशा नियंत्रण के लिए एकल ऊर्ध्वाधर रोलर गाइड।
• तकनीकी मानकः आईएसओ 13776:2012 प्रदान किए गए आंकड़ों से → परियोजना संस्करण की पुष्टि की जानी चाहिए क्योंकि आईएसओ 13776:2020 वर्तमान संस्करण के रूप में ऑनलाइन सूचीबद्ध है।
• रोलर मानकः आईएसओ 13755 स्टील रोलर → रोलर प्रकार ए / बी / सी चयनित डी आयाम और रोलर इंटरफ़ेस को प्रभावित करता है।
• नाममात्र आकार सीमाः Dn 150 से 500 मिमी → आपूर्ति की गई तालिका में डेक स्टैंड फेयरलीड के लिए मुख्य चयन सीमा।
• SWL संदर्भ सीमाः 265 से 1942 kN θ = 90° और 186 से 1373 kN θ = 0° → आपूर्ति किए गए डेटा से रस्सी तनाव के संदर्भ मान, भारोत्तोलन क्षमता नहीं।
• ऊंचाई और वजन संदर्भः एच = 500 / 1000 / 1500 मिमी → गणना किए गए वजन संदर्भ के लिए हैं और आपूर्ति किए गए नोट के अनुसार स्टील रोलर को बाहर करते हैं।
• सामग्री विकल्पः उच्च तन्यता स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, और नोड्यूलर कास्ट आयरन → उत्पादन से पहले अंतिम सामग्री ग्रेड और भाग आवंटन की पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश या अनुकूलित खत्म → अंतिम कोटिंग को परियोजना संक्षारण और निरीक्षण आवश्यकताओं का पालन करना चाहिए।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: आवश्यक मानक संस्करण की पुष्टि करेंः आईएसओ 13776:2012 जैसा कि आपूर्ति की गई है, वर्तमान आईएसओ 13776 संस्करण, या परियोजना-विशिष्ट ड्राइंग आवश्यकता।

चरण 2: फेयरलीड प्रकार A/B/C, नाममात्र आकार Dn 150 से 500 और ISO 13755 रोलर प्रकार की पुष्टि करें क्योंकि d आयाम चयनित स्टील रोलर प्रकार पर निर्भर करता है।

चरण 3: रस्सी की दिशा, रस्सी के सापेक्ष कोण θ, आवश्यक SWL चिह्न, वास्तविक लोडिंग की स्थिति की पुष्टि करें, और यह सुनिश्चित करें कि उत्पाद को लंगर लगाने, टोलिंग लाइन मार्गदर्शन या प्रतिस्थापन के लिए उपयोग किया जाता है या नहीं।

चरण 4: डेक स्टैंड की ऊंचाई H, डेक फाउंडेशन, वेल्डिंग इंटरफेस, वेल्डिंग लेग की लंबाई, चाम्फर्ड वेल्डिंग की आवश्यकता, सुदृढीकरण और स्थापना रिक्ति की पुष्टि करें।

चरण 5: आधार, रोलर, शाफ्ट, झाड़ी और संबंधित भागों के लिए सामग्री ग्रेड की पुष्टि करें; सतह उपचार, एनडीटी दायरे, परीक्षण आवश्यकता और प्रमाण पत्र आवश्यकता की भी पुष्टि करें।

चरण 6: मात्रा, पोत का प्रकार, स्थापना चित्र, रस्सी पथ स्केच, संदर्भ फोटो यदि उपलब्ध हो, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।

संरचना

Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, जस्ती, पॉलिश या निर्दिष्ट सतह उपचार

लंगर लगाना, टोना और इंजीनियरिंग के फायदे

• एकल-रोलर आधार डिजाइन स्थिर डेक संरचनाओं पर रस्सी स्लाइडिंग घर्षण को कम करने में मदद करते हुए एक नियंत्रित दिशा परिवर्तन के माध्यम से लंगर या टोलिंग लाइन का मार्गदर्शन करता है।
• आईएसओ 13755 रोलर संगतता प्रकार ए / बी / सी रोलर इंटरफ़ेस आयामों का चयन करने के लिए एक स्पष्ट आधार देता है, विशेष रूप से आपूर्ति की गई तालिका में सूचीबद्ध डी आयाम।
• SWL मूल्यों को रस्सी-कोण की स्थिति द्वारा अलग किया जाता है, जो खरीदार को सभी लीड कोणों और डेक व्यवस्थाओं के लिए एक लोड मूल्य को सार्वभौमिक मानने से बचने में मदद करता है।
• डेक स्टैंड की ऊंचाई का चयन रस्सी की सीसा की ऊंचाई, डेक क्लीयरेंस, रखरखाव पहुंच और लंगर लगाने या टोलिंग उपकरण के आसपास स्थापना लेआउट को प्रभावित करता है।
• वेल्डिंग पैर के मान Z1 और Z2 प्रारंभिक डिजाइन और उद्धरण संदर्भ के लिए प्रदान किए गए हैं; वास्तविक वेल्डिंग विवरण, चम्फरिंग और डेक सुदृढीकरण को अनुमोदित ड्राइंग का पालन करना चाहिए।
• चिकनी रोलर सतह, शाफ्ट का सही संरेखण और उपयुक्त झाड़ी / असर इंटरफ़ेस रोलर को रस्सी के साथ घूमने में मदद करते हैं और अनावश्यक स्थानीय पहनने को कम करते हैं।
• कास्टिंग, वेल्डिंग, मशीनिंग, एनडीटी, सतह उपचार और प्रमाण पत्र के दायरे को आदेश आवश्यकता, निरीक्षण योजना और वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
• इस पृष्ठ में फेयरलीड को उठाने वाली उपकरण के रूप में वर्णित करने से बचा जाता है; यह जहाज के लंगर लगाने और टोलिंग लाइन व्यवस्थाओं के लिए फिट होने वाला एक रस्सी मार्गदर्शन है।

कस्टम विशेषताएं

• मानकः आईएसओ 13776:2012 प्रदान किए गए डेटा से → पुष्टि करें कि परियोजना को आपूर्ति किए गए संस्करण या वर्तमान आईएसओ 13776 संस्करण की आवश्यकता है।
• उत्पाद का प्रकारः डेक स्टैंड पेडस्टल रोलर फेयरलीड → जहाज के डेक संरचनाओं पर स्थापित ऊर्ध्वाधर एकल रोलर रस्सी गाइड।
• नाममात्र आकारः Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → रस्सी की व्यवस्था, SWL संदर्भ और ड्राइंग आवश्यकता के अनुसार चयन करें।
• रोलर प्रकारः ISO 13755 के अनुसार प्रकार A/B/C स्टील रोलर्स → रोलर इंटरफेस और d आयाम को प्रभावित करता है।
• SWL संदर्भः 2651942 kN θ = 90° पर और 1861373 kN θ = 0° पर → अंतिम अंकन वास्तविक लोडिंग स्थिति के अनुसार उपयोगकर्ता और निर्माता के बीच सहमत किया जाना चाहिए।
• गणना वजनः एच = 500 / 1000 / 1500 मिमी संदर्भ मान → आपूर्ति नोट वजन स्टील रोलर को छोड़कर बताता है।
• सामग्रीः उच्च तन्यता स्टील / स्टेनलेस स्टील / कास्टिंग स्टील / नोड्यूलर कास्ट आयरन → सटीक सामग्री ग्रेड और प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।
• सतह उपचारः सा 2.5 धमाका + एपॉक्सी दुकान प्राइमर / जस्ती / पॉलिश / अनुकूलित → अंतिम सुरक्षा प्रणाली परियोजना की आवश्यकता का पालन करती है।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, और गवाह निरीक्षण उद्धरण से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement

आवेदन

Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

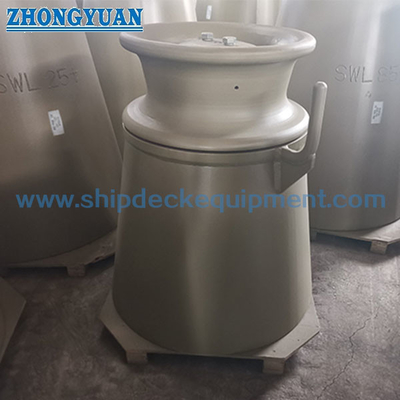

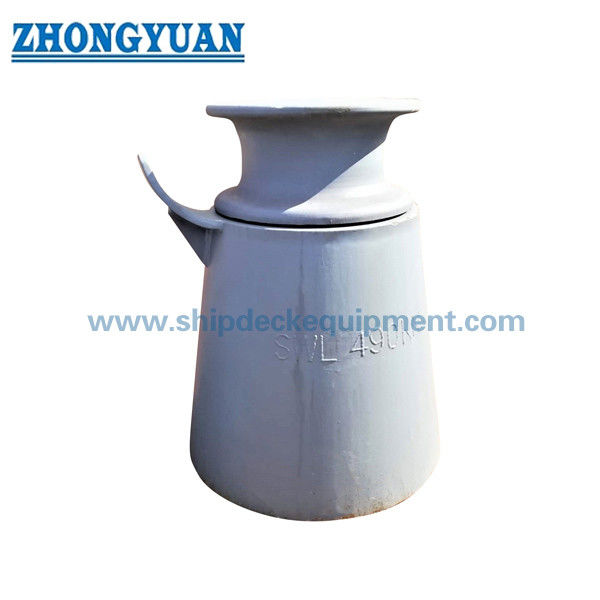

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या ISO 13776 तालिका में SWL एक भारोत्तोलन क्षमता है?

A1: नहीं. प्रदान किए गए SWL मान आधारभूत निष्पक्ष रस्सी के विक्षोभ की स्थिति के लिए संदर्भ अधिकतम लागू रस्सी तनाव मान हैं. उन्हें उठाने की क्षमता, MBL,प्रमाण भार, या परीक्षण भार।

प्रश्न 2: सही Dn आकार का चयन कैसे किया जाए?

A2: पोत के चित्र, रस्सी के नेतृत्व कोण, आवश्यक SWL चिह्न, डेक स्टैंड ऊंचाई, रोलर प्रकार, स्थापना स्थान, नींव की ताकत और प्रमाण पत्र की आवश्यकता के अनुसार Dn का चयन करें।तालिका प्रारंभिक चयन और बोली की पुष्टि के लिए है.

Q3: क्या पृष्ठ ISO 13776:2012 या ISO 13776 का उपयोग करना चाहिएः2020?

A3: प्रदान किए गए आंकड़ों में ISO 13776 कहा गया हैः2012, जबकि ऑनलाइन आईएसओ जानकारी आईएसओ 13776:2020 को वर्तमान आधिकारिक संस्करण के रूप में सूचीबद्ध करती है। उद्धरण, ड्राइंग अनुमोदन और अंकन के लिए उपयोग किए जाने वाले संस्करण की पुष्टि शिपयार्ड, मालिक,या वर्ग समाज.
