इंजीनियरिंग पोत के लिए चार रोलर फेयरलीड -- CB 3015 प्रकार ए टोइंग और मोरिंग लाइनों के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | सीबी* 3015-83 | प्रकार: | टाइप ए, 2 ऊर्ध्वाधर रोलर्स और 2 निचले क्षैतिज रोलर्स |
|---|---|---|---|
| रोलर व्यास: | 100 मिमी से 300 मिमी | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
| अनुप्रयोग: | ड्रेजर, क्रेन जहाज, पाइलिंग नावें और अन्य इंजीनियरिंग जहाज | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | CB/T 3015 फेयरलीड,नौका खींचने का उपकरण,चार रोलर्स फेयरलीड |
||
उत्पाद विवरण

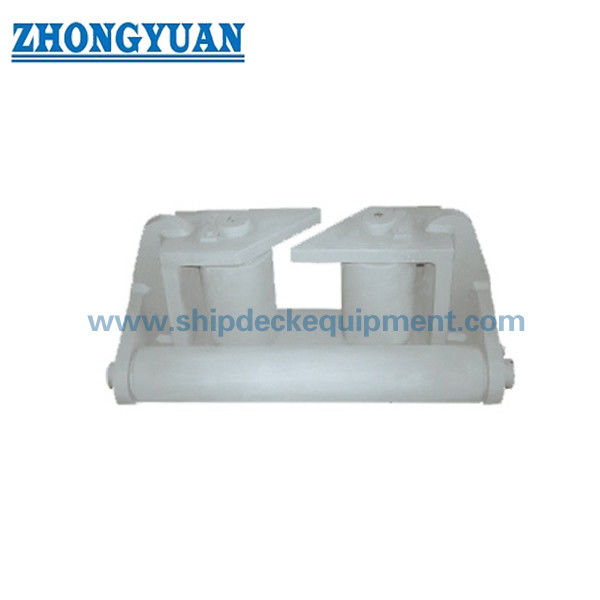

इंजीनियरिंग वेसल के लिए फोर-रोलर फेयरलीड | टोइंग और मोरिंग लाइनों के लिए सीबी 3015 टाइप ए
उत्पाद अवलोकन
सीबी 3015 टाइप ए इंजीनियरिंग वेसल फेयरलीड एक रोलर-गाइडेंस असेंबली है जिसका उपयोग इंजीनियरिंग वेसल रोप-लीड स्थिति पर स्टील वायर रोप या किसी अन्य प्रोजेक्ट-निर्दिष्ट लाइन के पथ को नियंत्रित करने के लिए किया जाता है। इसकी फोर-रोलर व्यवस्था दो ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स का उपयोग करके एक निर्देशित उद्घाटन बनाती है, जो लाइन को दिशा बदलने में मदद करती है और साथ ही फिक्स्ड स्टील किनारों के खिलाफ स्लाइडिंग संपर्क को कम करती है।
आकार सीमा ऊर्ध्वाधर रोलर व्यास डी 100 से 300 मिमी पर आधारित है, जिसमें 19.5 से 56 मिमी के संदर्भ स्टील वायर रोप व्यास शामिल हैं। चयन को वेसल टोइंग या मोरिंग व्यवस्था, लाइन निर्माण, लीड कोण, प्रोजेक्ट डिजाइन लोड, माउंटिंग फाउंडेशन, रोलर सामग्री, शाफ्ट व्यवस्था, स्नेहन विधि, कोटिंग सिस्टम और निरीक्षण दायरे के साथ समन्वित किया जाना चाहिए। आधिकारिक मानक संख्या सीबी 3015-1983 है, जिसे विरासत दस्तावेजों में सीबी* 3015-83 के रूप में भी दिखाया जाता है।
त्वरित विनिर्देश
- उत्पाद प्रकार: इंजीनियरिंग वेसल फोर-रोलर फेयरलीड → टोइंग या मोरिंग लाइनों को एक नियंत्रित रोलर उद्घाटन के माध्यम से निर्देशित करता है; यह एक विंच या लिफ्टिंग उपकरण नहीं है।
- मानक और प्रकार: सीबी 3015-1983 टाइप ए → टाइप ए व्यवस्था, आकार पदनाम और मुख्य आयामों के लिए संदर्भ।
- रोलर व्यवस्था: दो ऊर्ध्वाधर रोलर्स + दो क्षैतिज रोलर्स → क्षैतिज और ऊर्ध्वाधर लीड दोनों दिशाओं में लाइन मार्गदर्शन का समर्थन करता है।
- ऊर्ध्वाधर रोलर व्यास डी: 100 / 150 / 200 / 250 / 300 मिमी → कोटेशन और ड्राइंग पुष्टि के लिए प्राथमिक मॉडल पदनाम।
- क्षैतिज रोलर व्यास डी1: 85 से 250 मिमी → टाइप ए फ्रेम और रोप-संपर्क ज्यामिति के साथ समन्वित।
- लागू स्टील वायर रोप व्यास: 19.5 से 56 मिमी, संदर्भ → अंतिम उपयुक्तता रस्सी निर्माण, लीड कोण और परियोजना लोड आधार पर निर्भर करती है।
- मुख्य आवरण: एल 540–1460 मिमी, बी 340–900 मिमी, एच 240–620 मिमी → डेक या बल्कहेड लेआउट और इंस्टॉलेशन-स्पेस चेकिंग के लिए उपयोग किया जाता है।
- सामग्री और फिनिश: सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील, ब्लास्टिंग और एपॉक्सी शॉप प्राइमर, पॉलिशिंग, गैल्वनाइजिंग, या प्रोजेक्ट कोटिंग → उत्पादन से पहले सटीक घटक सामग्री और फिनिश की पुष्टि की जानी चाहिए।
मुख्य तकनीकी पैरामीटर
| रोलर व्यास। डी |
क्षैतिज रोलर व्यास। डी1 |
लागू स्टील वायर रोप व्यास। Φ |
एल | बी | एच | बी | एच1 | एच2 | एल | डी |
| 100 | 85 | 19.5 | 540 | 340 | 240 | 250 | 220 | 50 | 200 | 22 |
| 150 | 120 | 26 | 760 | 460 | 340 | 340 | 320 | 65 | 290 | 26 |
| 200 | 150 | 37.5 | 980 | 580 | 430 | 430 | 410 | 80 | 380 | 32 |
| 250 | 200 | 176 | 1220 | 740 | 520 | 540 | 500 | 110 | 480 | 39 |
| 300 | 250 | 370 | 1460 | 900 | 620 | 650 | 590 | 135 | 580 | 39 |
चयन और पूछताछ गाइड
चरण 1: सीबी 3015-1983 टाइप ए की पुष्टि करें और वेसल ड्राइंग और आवश्यक रोलर ओपनिंग के अनुसार मॉडल डी100, डी150, डी200, डी250, या डी300 का चयन करें।
चरण 2: स्टील वायर रोप व्यास, रोप निर्माण, न्यूनतम बेंडिंग आवश्यकता, कार्यशील लाइन दिशा और अपेक्षित लीड कोणों की पुष्टि करें। संदर्भ रोप व्यास को उत्पाद एसडब्ल्यूएल या एमबीएल के रूप में नहीं माना जाना चाहिए।
चरण 3: इंस्टॉलेशन स्थिति, उपलब्ध स्थान, माउंटिंग-होल व्यवस्था, फाउंडेशन या स्थानीय सुदृढीकरण की पुष्टि करें, और क्या फेयरलीड एक नई बिल्डिंग या प्रतिस्थापन परियोजना के लिए है।
चरण 4: फ्रेम, रोलर्स, शाफ्ट, बुश या बेयरिंग के लिए घटक सामग्री विभाजन की पुष्टि करें, साथ ही स्नेहन और रखरखाव की आवश्यकताओं के साथ।
चरण 5: कोटेशन से पहले सतह उपचार, अंतिम कोटिंग, सामग्री ट्रेसबिलिटी, क्लास सोसाइटी की भागीदारी, निरीक्षण गवाही और प्रमाण पत्र के दायरे की पुष्टि करें।
चरण 6: मात्रा, वेसल प्रकार, आवेदन, ड्राइंग या तस्वीरें, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, और किसी भी प्रतिस्थापन इंटरचेंजबिलिटी आवश्यकता प्रदान करें।
संरचना
दो ऊर्ध्वाधर रोलर्स | दो क्षैतिज रोलर्स | रोलर शाफ्ट | साइड और सपोर्ट फ्रेम | माउंटिंग-होल इंटरफ़ेस | गाइडेड रोप ओपनिंग | सुरक्षात्मक सतह उपचार
रोलर मार्गदर्शन, स्थापना और गुणवत्ता लाभ
- फोर-साइडेड रोलर व्यवस्था एक लाइन का मार्गदर्शन कर सकती है जहां क्षैतिज और ऊर्ध्वाधर दोनों दिशा परिवर्तन होते हैं, जिससे एक फिक्स्ड स्टील ओपनिंग के खिलाफ सीधा स्लाइडिंग कम हो जाता है।
- पांच मानक डी आकार रोप व्यास और वेसल लेआउट का मिलान करने के लिए एक स्पष्ट प्रारंभिक बिंदु प्रदान करते हैं; अंतिम चयन को अभी भी रोप निर्माण और परियोजना लोड स्थितियों के मुकाबले जांचा जाना चाहिए।
- रोलर संरेखण, शाफ्ट संकेंद्रता, अक्षीय क्लीयरेंस और मुक्त रोटेशन को असेंबली के दौरान नियंत्रित किया जाना चाहिए ताकि लाइन इच्छित रोलर सतहों के संपर्क में आए।
- रोप-संपर्क सतहें चिकनी होनी चाहिए और तेज किनारों से मुक्त होनी चाहिए जो स्टील वायर रोप, सिंथेटिक रोप, या सुरक्षात्मक रोप कोटिंग्स को नुकसान पहुंचा सकती हैं।
- फ्रेम और माउंटिंग इंटरफ़ेस लाइन प्रतिक्रिया को सहायक जहाज संरचना में स्थानांतरित करता है; फाउंडेशन डिजाइन, फास्टनिंग, और स्थानीय सुदृढीकरण वेसल डिजाइन या शिपयार्ड व्यवस्था की जिम्मेदारी बनी हुई है।
- पहनने वाले हिस्से, बुश या बेयरिंग, स्नेहन बिंदु, और शाफ्ट प्रतिधारण विवरण परियोजना ड्राइंग और रखरखाव दर्शन के अनुसार पुष्टि की जा सकती है।
- सामग्री प्रमाण पत्र, आयामी निरीक्षण, रोटेशन जांच, कोटिंग निरीक्षण, और क्लास गवाही सहमत आदेश के दायरे के अनुसार व्यवस्थित की जा सकती है।
कस्टम विशेषताएँ
- मानक: सीबी 3015-1983 / विरासत सीबी* 3015-83 → जब वेसल विनिर्देश या प्रतिस्थापन ड्राइंग इस इंजीनियरिंग वेसल फेयरलीड व्यवस्था के लिए कहता है तो उपयोग करें।
- प्रकार: टाइप ए फोर-रोलर कॉन्फ़िगरेशन → दो ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स गाइडेड लाइन ओपनिंग बनाते हैं।
- मॉडल रेंज: डी100 / डी150 / डी200 / डी250 / डी300 → मॉडल पदनाम ऊर्ध्वाधर रोलर व्यास का अनुसरण करता है।
- लागू वायर रोप: Φ19.5 / 26 / 37.5 / 48.5 / 56 मिमी, संदर्भ → ऑर्डर से पहले रोप निर्माण और परियोजना बेंडिंग आवश्यकताओं को सत्यापित करें।
- सामग्री: सी-एमएन स्टील / माइल्ड स्टील / स्टेनलेस स्टील विकल्प → फ्रेम, रोलर्स, शाफ्ट और बुश के लिए सटीक सामग्री की पुष्टि की जानी है।
- सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, पेंटेड, पॉलिश, गैल्वेनाइज्ड, या कस्टमाइज्ड → मूविंग पार्ट्स और अंतिम वेसल कोटिंग के साथ संगतता की जांच की जानी चाहिए।
- स्थापना: मानक आयाम तालिका के अनुसार माउंटिंग-होल इंटरफ़ेस → फाउंडेशन, फास्टनर्स, डेक या बल्कहेड सुदृढीकरण, और लाइन दिशा के लिए परियोजना पुष्टि की आवश्यकता होती है।
- प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, या गवाह निरीक्षण का दायरा कोटेशन से पहले सहमत होना चाहिए।
यह कैसे काम करता है
टोइंग या मोरिंग लाइन फेयरलीड के पास आती है → लाइन आवश्यक ऊर्ध्वाधर और/या क्षैतिज रोलर के संपर्क में आती है → लाइन दिशा बदलते ही रोलर्स घूमते हैं → संपर्क प्रतिक्रिया शाफ्ट और फ्रेम से गुजरती है → लोड वेसल माउंटिंग फाउंडेशन में स्थानांतरित हो जाता है
अनुप्रयोग
ड्रेजर | क्रेन वेसल | पाइल-ड्राइविंग वेसल | इंजीनियरिंग बार्ज | कंस्ट्रक्शन वर्कबोट | टोइंग-लाइन गाइडेंस पोजीशन | मोरिंग-लाइन गाइडेंस पोजीशन | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, सामग्री ट्रेसबिलिटी, सहमत परीक्षण दायरे और वर्गीकरण समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र और निरीक्षण की व्यवस्था की जा सकती है।
प्रमाणन: सीसीएस, एनके, बीवी, एबी एस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
क्यू1: सही सीबी 3015 टाइप ए आकार का चयन कैसे किया जाना चाहिए?
ए1: वेसल ड्राइंग, रोलर व्यास डी, लागू वायर रोप व्यास, आवश्यक स्पष्ट ओपनिंग, लाइन दिशा और उपलब्ध इंस्टॉलेशन स्पेस से शुरू करें। फिर अंतिम अनुमोदन से पहले रोप निर्माण, लीड कोण, परियोजना डिजाइन लोड और फाउंडेशन व्यवस्था की पुष्टि करें।
क्यू2: क्या लागू वायर रोप व्यास फेयरलीड एसडब्ल्यूएल या एमबीएल का प्रतिनिधित्व करता है?
ए2: नहीं। तालिका एक संदर्भ रोप व्यास और मुख्य आयाम प्रदान करती है। यह एक सत्यापित उत्पाद एसडब्ल्यूएल, एमबीएल, परीक्षण लोड, या ब्रेकिंग लोड प्रदान नहीं करती है। इन मूल्यों को परियोजना डिजाइन आधार, संरचनात्मक गणना, वेसल फाउंडेशन और अनुमोदन आवश्यकता से स्थापित किया जाना चाहिए।
क्यू3: निर्माण और प्रमाणन से पहले क्या पुष्टि की जानी चाहिए?
ए3: मानक और प्रकार, मॉडल डी, रोप डेटा, फ्रेम और रोलर सामग्री, शाफ्ट और बुश या बेयरिंग विवरण, स्नेहन, सतह उपचार, माउंटिंग फाउंडेशन, मात्रा, प्रमाण पत्र का दायरा, क्लास सोसाइटी की आवश्यकता, गंतव्य, और डिलीवरी शेड्यूल की पुष्टि करें।
