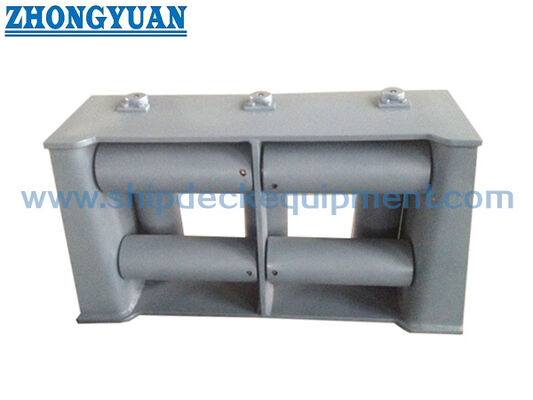

ऊपरी रोलर के साथ सात रोलर यूनिवर्सल फेयरलीड | शिप मूरिंग और टोइंग के लिए सीबी 3062 टाइप डी

सात रोलर यूनिवर्सल फेयरलीड ऊपरी रोलर के साथ | जहाज की मूरिंग और टोइंग के लिए सीबी 3062 टाइप डी

उत्पाद अवलोकन

सीबी 3062 टाइप डी सात-रोलर यूनिवर्सल फेयरलीड एक जहाज-किनारे की रस्सी-मार्गदर्शन व्यवस्था है जिसका उपयोग वहां किया जाता है जहां मूरिंग रस्सियाँ या टोइंग केबल कई दिशाओं से फेयरलीड तक पहुँच सकते हैं। टाइप डी व्यवस्था स्टील वायर रस्सियों और नायलॉन रस्सियों को व्यापक ऑपरेटिंग कोण से गुजारने के लिए तीन ऊर्ध्वाधर रोलर्स और चार क्षैतिज रोलर्स, जिसमें ऊपरी रोलर व्यवस्था भी शामिल है, का उपयोग करती है, जबकि जहाज की संरचना के साथ सीधे घर्षण को कम करती है।

यह पृष्ठ आपूर्ति की गई पैरामीटर तालिका के आधार पर सीबी/टी*3062-79 टाइप डी सात-रोलर फेयरलीड के लिए लिखा गया है। इसे सामान्यतः फ्रीबोर्ड डेक के जहाज-किनारे या तुलनीय मूरिंग / टोइंग रस्सी लीड स्थिति पर स्थापित किया जाता है। उत्पाद को रस्सी-मार्गदर्शन फेयरलीड के रूप में माना जाना चाहिए, न कि विंच, लिफ्टिंग डिवाइस, या स्टैंडअलोन लोड-बेयरिंग टोइंग फिटिंग के रूप में। रस्सी व्यास, स्थापना संरचना, स्थानीय सुदृढीकरण, रोलर सामग्री, शाफ्ट विवरण, और प्रमाण पत्र का दायरा जहाज के ड्राइंग और परियोजना की आवश्यकता के अनुसार पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: सात-रोलर यूनिवर्सल फेयरलीड ऊपरी रोलर के साथ → जहाज-किनारे मूरिंग और टोइंग रस्सी पथों के लिए बहु-दिशात्मक रस्सी मार्गदर्शन।
• मानक और मॉडल: सीबी/टी*3062-79 टाइप डी → आपूर्ति किया गया डेटा उत्पाद को 7 रोलर्स के साथ टाइप डी के रूप में पहचानता है।
• रोलर व्यवस्था: 3 ऊर्ध्वाधर रोलर्स + 4 क्षैतिज रोलर्स → फेयरलीड उद्घाटन के चारों ओर कई लीड दिशाओं से रस्सियों को निर्देशित करने में मदद करता है।
• लागू रस्सी रेंज: स्टील वायर रस्सी 19.5 से 68.0 मिमी / नायलॉन रस्सी 36 से 100 मिमी → रस्सी-आकार चयन संदर्भ के रूप में उपयोग करें, न कि एसडब्ल्यूएल या रस्सी ब्रेकिंग लोड के रूप में।
• मुख्य आकार रेंज: एल 944 से 2330 मिमी और एच 508 से 1130 मिमी → जहाज-किनारे लेआउट जांच, स्थापना निकासी, और कोटेशन पुष्टि के लिए उपयोगी।
• वजन रेंज: आपूर्ति की गई तालिका से 247 से 5100 किग्रा → हैंडलिंग, स्थापना के दौरान उठाने, पैकिंग, और माल ढुलाई योजना के लिए महत्वपूर्ण।
• स्थापना फोकस: जहाज-किनारे / फ्रीबोर्ड डेक क्षेत्र → पतवार सुदृढीकरण, वेल्ड विवरण, और रस्सी लीड कोण जहाज निर्माता या डिजाइन कार्यालय द्वारा पुष्टि की जानी चाहिए।
• विनिर्माण फोकस: रोलर रोटेशन, एक्सल फिट, संपर्क सतह की चिकनाई, फ्रेम संरेखण, जंग संरक्षण, और रखरखाव योग्य रोलर असेंबली।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: सीबी/टी*3062-79 टाइप डी सात-रोलर यूनिवर्सल फेयरलीड और आवश्यक स्टील वायर रस्सी या नायलॉन रस्सी व्यास की पुष्टि करें।

चरण 2: रस्सी लीड व्यवस्था की पुष्टि करें, जिसमें यह भी शामिल है कि रस्सी जहाज-किनारे फेयरलीड के चारों ओर साइड, टॉप, बॉटम, या तिरछे दिशा से प्रवेश कर सकती है या नहीं।

चरण 3: फ्रीबोर्ड डेक, बल्कहेड, या जहाज-किनारे संरचना पर स्थापना स्थिति की पुष्टि करें, साथ ही उपलब्ध निकासी और आसपास के सुदृढीकरण की भी।

चरण 4: उत्पादन से पहले रोलर, एक्सल, फ्रेम, बुश / बेयरिंग, फास्टनर, और स्टॉपर सामग्री की आवश्यकताओं की पुष्टि करें।

चरण 5: सतह उपचार की पुष्टि करें: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, अंतिम कोटिंग, गैल्वेनाइज्ड फिनिश, पॉलिश स्टेनलेस स्टील, या अन्य निर्दिष्ट उपचार।

चरण 6: कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, एनडीटी रिपोर्ट, गवाह निरीक्षण, या परियोजना-विशिष्ट अनुमोदन।

चरण 7: मात्रा, जहाज का प्रकार, गंतव्य, आवश्यक डिलीवरी समय, स्थापना ड्राइंग, और यदि उपलब्ध हो तो संदर्भ तस्वीरें प्रदान करें।

संरचना

वेल्डेड फेयरलीड फ्रेम | 3 ऊर्ध्वाधर रोलर्स | 4 क्षैतिज रोलर्स | ऊपरी रोलर व्यवस्था | रोलर शाफ्ट / एक्सल | बुश या बेयरिंग संपर्क क्षेत्र | जहाज-किनारे माउंटिंग इंटरफ़ेस | चिकनी रस्सी-संपर्क सतहें | पेंटेड या निर्दिष्ट सतह उपचार

रोलर मार्गदर्शन, स्थापना और इंजीनियरिंग लाभ

• सात-रोलर व्यवस्था रस्सी को साधारण दो-रोलर या तीन-रोलर व्यवस्थाओं की तुलना में व्यापक कोण सीमा से फेयरलीड में प्रवेश करने और बाहर निकलने में मदद करती है।
• तीन ऊर्ध्वाधर और चार क्षैतिज रोलर्स रस्सी और जहाज की संरचना के बीच सीधे संपर्क को सीमित करने में मदद करते हैं, जो मूरिंग और टोइंग संचालन के दौरान रस्सी की सुरक्षा का समर्थन करता है।
• प्रत्येक रोलर संपर्क सतह चिकनी, गोल और तेज किनारों से मुक्त होनी चाहिए जो स्टील वायर रस्सी या नायलॉन रस्सी को नुकसान पहुंचा सकती है।
• रोलर रोटेशन को असेंबली के बाद जांचा जाना चाहिए ताकि रस्सी को एक निश्चित सतह पर घसीटने के बजाय कम घर्षण के साथ पुनर्निर्देशित किया जा सके।
• एक्सल, बुश या बेयरिंग, फास्टनर, और स्टॉपर व्यवस्थाएं रखरखाव-महत्वपूर्ण भाग हैं और निरीक्षण और प्रतिस्थापन के लिए सुलभ रहनी चाहिए।
• जहाज-किनारे स्थापना संरचना की समीक्षा रस्सी लीड कोण, स्थानीय पतवार सुदृढीकरण, वेल्ड विवरण, और वर्ग या मालिक निरीक्षण आवश्यकता के साथ की जानी चाहिए।
• आपूर्ति की गई रस्सी व्यास तालिका का उपयोग केवल चयन संदर्भ के रूप में किया जाता है; इसे एसडब्ल्यूएल, एमबीएल, रस्सी ब्रेकिंग लोड, परीक्षण लोड, या अनुमेय लोड में परिवर्तित नहीं किया जाना चाहिए, बिना अनुमोदित इंजीनियरिंग डेटा के।

कस्टम विशेषताएँ

• मानक: सीबी/टी*3062-79 → जब परियोजना ड्राइंग या मालिक विनिर्देश इस सात-रोलर फेयरलीड व्यवस्था के लिए कहता है तो उपयोग करें।
• प्रकार: टाइप डी → सात-रोलर यूनिवर्सल फेयरलीड ऊपरी रोलर के साथ बहु-दिशात्मक रस्सी मार्गदर्शन के लिए।
• रोलर मात्रा: 7 रोलर्स → आपूर्ति किए गए विवरण के अनुसार 3 ऊर्ध्वाधर और 4 क्षैतिज रोलर्स।
• लागू रस्सी: स्टील वायर रस्सी 19.5-68.0 मिमी / नायलॉन रस्सी 36-100 मिमी → रस्सी प्रकार, जहाज व्यवस्था, और परियोजना ड्राइंग द्वारा चयन करें।
• सामग्री: सी-एमएन स्टील / माइल्ड स्टील / स्टेनलेस स्टील → सटीक रोलर, एक्सल, फ्रेम, और फास्टनर सामग्री को कोटेशन से पहले पुष्टि की जानी चाहिए।
• स्थापना: जहाज-किनारे / फ्रीबोर्ड डेक क्षेत्र → पतवार सुदृढीकरण, वेल्ड विवरण, और उपलब्ध स्थान को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• सतह उपचार: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वेनाइजिंग, या पॉलिश फिनिश परियोजना विनिर्देश का पालन करता है।
• प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाण पत्र स्तर को कोटेशन से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

रस्सी जहाज-किनारे फेयरलीड तक पहुँचती है → रस्सी ऊर्ध्वाधर और क्षैतिज रोलर्स के बीच प्रवेश करती है → रस्सी की दिशा बदलने पर रोलर्स घूमते हैं → निश्चित जहाज संरचना के साथ संपर्क कम हो जाता है → स्थानीय प्रतिक्रिया बल रोलर शाफ्ट और फेयरलीड फ्रेम के माध्यम से सुदृढ़ जहाज-किनारे संरचना में स्थानांतरित होते हैं

अनुप्रयोग

वाणिज्यिक जहाज | नौसेना सहायता जहाज | टगबोट | वर्कबोट | अपतटीय सेवा जहाज जब परियोजना द्वारा निर्दिष्ट हो | जहाज-किनारे मूरिंग स्टेशन | टोइंग रस्सी लीड पोजीशन | फ्रीबोर्ड डेक रस्सी मार्गदर्शन | नई निर्माण और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री ट्रेसबिलिटी, और वर्गीकरण समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

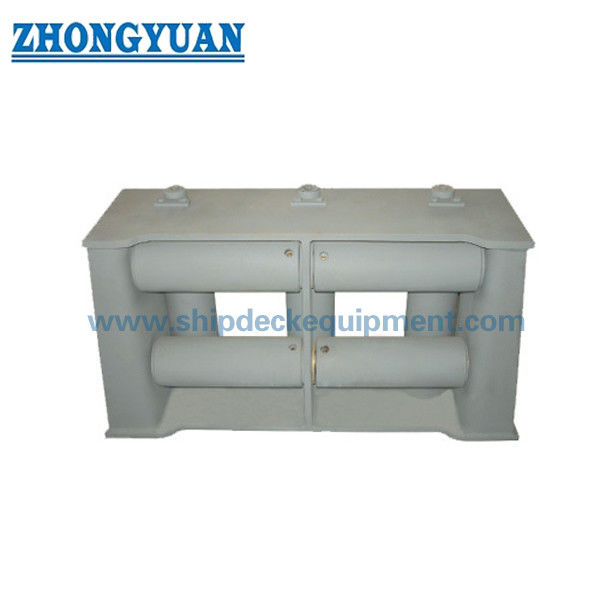

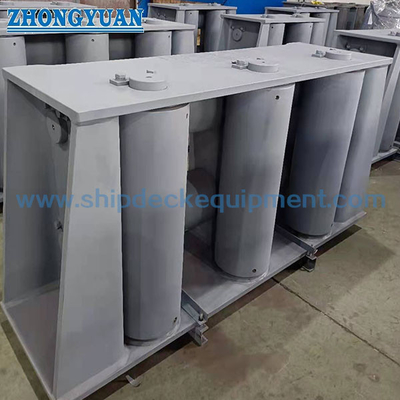

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सीबी 3062 टाइप डी को सरल रोलर फेयरलीड से क्या अलग बनाता है?

ए 1: टाइप डी रस्सी को व्यापक दिशाओं की सीमा से निर्देशित करने के लिए तीन ऊर्ध्वाधर और चार क्षैतिज रोलर्स सहित सात रोलर्स का उपयोग करता है। यह उन जगहों के लिए अधिक उपयुक्त है जहाँ जहाज-किनारे मूरिंग या टोइंग स्टेशन के चारों ओर रस्सी लीड कोण बदलता है।

प्रश्न 2: क्या रस्सी व्यास तालिका का उपयोग एसडब्ल्यूएल या ब्रेकिंग लोड के रूप में किया जा सकता है?

ए 2: नहीं। आपूर्ति की गई तालिका मुख्य आयामों और वजन के साथ लागू स्टील वायर रस्सी और नायलॉन रस्सी व्यास प्रदान करती है। यह एसडब्ल्यूएल, एमबीएल, रस्सी ब्रेकिंग लोड, परीक्षण लोड, या अनुमेय लोड प्रदान नहीं करती है। जहाज की मूरिंग या टोइंग डिजाइन के अनुसार लोड अनुमोदन की जांच की जानी चाहिए।

प्रश्न 3: इस फेयरलीड का ऑर्डर देने से पहले क्या जांचा जाना चाहिए?

ए 3: मानक, टाइप डी, रस्सी व्यास, रस्सी लीड दिशा, स्थापना स्थिति, सामग्री, सतह उपचार, स्थानीय सुदृढीकरण, प्रमाण पत्र का दायरा, मात्रा, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय की पुष्टि करें। स्थापना चित्र और संदर्भ तस्वीरें दृढ़ता से अनुशंसित हैं।
