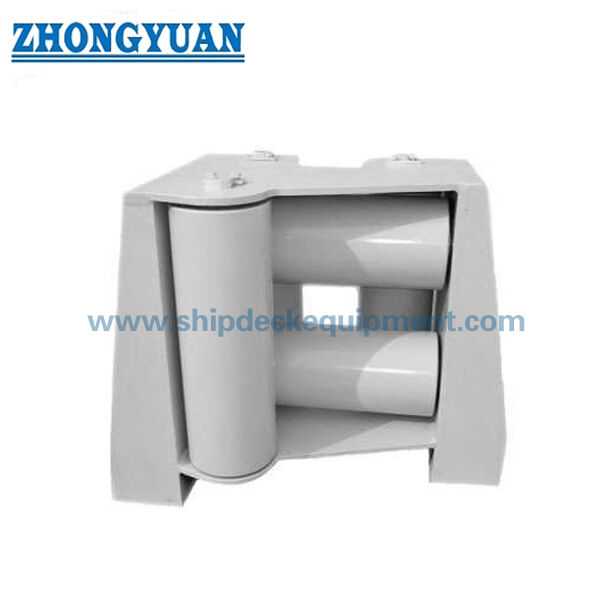

शिपसाइड फाइव-रोलर यूनिवर्सल फेयरलीड विद अपर रोलर | सीबी/टी 3062-2011 टाइप सी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | टाइप सी | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| मानक: | सीबी/टी*3062-2011 | रोलर नं.: | 5 रोलर्स |
| स्टील केबल व्यास: | 14~44मिमी, 19.5-68मिमी | नायलॉन रस्सी के व्यास: | 36~100मिमी |
| वज़न: | 139~2877 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना। | ||
| प्रमुखता देना: | पोत खींचने का उपकरण सार्वभौमिक फेयरलीड,CB/T 3062 यूनिवर्सल फेयरलीड्स,पांच ट्यूब रोलर्स यूनिवर्सल फेयरलीड |
||
उत्पाद विवरण
शिपसाइड फाइव-रोलर यूनिवर्सल फेयरलीड विद अपर रोलर | सीबी/टी 3062-2011 टाइप सी
उत्पाद अवलोकन
ऊपरी रोलर के साथ सीबी/टी 3062 टाइप सी पांच-रोलर यूनिवर्सल फेयरलीड एक शिपसाइड रस्सी-मार्गदर्शन फिटिंग है जिसका उपयोग फ्रीबोर्ड डेक या बल्कहेड क्षेत्र में किया जाता है जहां कई दिशाओं से नियंत्रित प्रवेश के लिए मूरिंग या टोइंग रस्सियों की आवश्यकता होती है। व्यवस्था स्टील वायर रस्सियों या नायलॉन रस्सियों को फेयरलीड ओपनिंग से मार्गदर्शन करने के लिए तीन ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स को जोड़ती है, जबकि स्लाइडिंग संपर्क और स्थानीय रस्सी घर्षण को कम करती है।
यह पृष्ठ आपूर्ति किए गए सीबी/टी 3062-2011 टाइप सी उत्पाद डेटा से तैयार किया गया है। सीबी/टी 3062-2011 के लिए ऑनलाइन संदर्भ जानकारी मानक को रोलर हेड फेयरलीड मानक के रूप में पहचानती है जिसमें रोलर हेड फेयरलीड्स के लिए वर्गीकरण, आवश्यकताएं, परीक्षण विधियां, निरीक्षण नियम, अंकन, पैकेजिंग और परिवहन शामिल हैं। आपूर्ति की गई तालिका में एसडब्ल्यूएल मान प्रदान नहीं किए गए हैं, इसलिए कोटेशन से पहले लोड मार्किंग, रस्सी लीड कोण, पतवार सुदृढीकरण और वर्ग निरीक्षण दायरे की पुष्टि परियोजना ड्राइंग या आधिकारिक मानक आवश्यकता द्वारा की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: टाइप सी पांच-रोलर यूनिवर्सल फेयरलीड विद अपर रोलर → मूरिंग और टोइंग रस्सी दिशा नियंत्रण के लिए शिपसाइड रस्सी गाइड।
- मानक संदर्भ: सीबी/टी 3062-2011 → जब जहाज की ड्राइंग सीबी/टी रोलर हेड फेयरलीड व्यवस्था निर्दिष्ट करती है तो उपयोग किया जाता है।
- रोलर व्यवस्था: 3 ऊर्ध्वाधर रोलर्स + 2 क्षैतिज रोलर्स → कई प्रवेश दिशाओं से रस्सी पथ का मार्गदर्शन करता है और रस्सी कूदने के जोखिम को नियंत्रित करने में मदद करता है।
- स्थापना स्थिति: शिपसाइड / फ्रीबोर्ड डेक / बल्कहेड सीट → वेल्डेड संरचना, उद्घाटन निकासी, और स्थानीय सुदृढीकरण की जांच उत्पादन से पहले की जानी चाहिए।
- आपूर्ति किए गए डेटा से लागू रस्सी रेंज: स्टील वायर रस्सी 19.5–68 मिमी और नायलॉन रस्सी 36–100 मिमी → अंतिम रस्सी आकार चयन जहाज की मूरिंग या टोइंग व्यवस्था का पालन करना चाहिए।
- मुख्य आयाम प्रदान किए गए: ई, एफ, डी, डी, एल, एल1, एल2, एल3, बी, बी1, बी2, एच, और एच1 → वेबपेज ड्राइंग, सीट लेआउट, और प्रतिस्थापन जांच के लिए उपयोगी।
- आपूर्ति किए गए डेटा से वजन रेंज: 182–4021 किग्रा → हैंडलिंग, स्थापना उठाने, डेक संरचना समीक्षा, पैकिंग, और माल ढुलाई योजना के लिए महत्वपूर्ण।
- सतह उपचार: सैंडब्लास्टिंग से सा 2.5 + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश, गैल्वेनाइज्ड, या अनुकूलित उपचार → अंतिम कोटिंग जहाज विनिर्देश का पालन करना चाहिए।
मुख्य तकनीकी पैरामीटर
| स्टील वायर व्यास। |
नायलॉन वायर व्यास। |
ई | एफ | डी | डी | एल | एलएल | एल2 | एल3 | बी | बी1 | बी2 | एच | एच1 | वजन (किलो) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
चयन और पूछताछ गाइड
चरण 1: आवश्यक मानक और मॉडल की पुष्टि करें: सीबी/टी 3062-2011 टाइप सी पांच-रोलर यूनिवर्सल फेयरलीड विद अपर रोलर।
चरण 2: रस्सी के प्रकार और आकार की पुष्टि करें: स्टील वायर रस्सी व्यास, नायलॉन रस्सी व्यास, रस्सी निर्माण, और क्या फेयरलीड मूरिंग, टोइंग, या प्रतिस्थापन के लिए उपयोग किया जाता है।
चरण 3: रस्सी लीड दिशा, सापेक्ष रस्सी कोण, शिपसाइड ओपनिंग, फ्रीबोर्ड डेक व्यवस्था, और क्या ऊपरी रोलर जहाज की ड्राइंग द्वारा आवश्यक है, इसकी पुष्टि करें।
चरण 4: सीट संरचना, वेल्डेड इंटरफ़ेस, पतवार / बल्कहेड सुदृढीकरण, स्थापना निकासी, रोलर हटाने की जगह, और रखरखाव पहुंच की पुष्टि करें।
चरण 5: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील, या परियोजना-विशिष्ट सामग्री ग्रेड; यदि आवश्यक हो तो शाफ्ट, बुश, रोलर, और फ्रेम सामग्री आवंटन की पुष्टि करें।
चरण 6: सतह उपचार, कोटिंग सिस्टम, निरीक्षण दायरा, एनडीटी आवश्यकता, वर्ग प्रमाण पत्र आवश्यकता, मात्रा, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
चरण 7: यदि उपलब्ध हो तो जीए ड्राइंग, शिपसाइड व्यवस्था ड्राइंग, मौजूदा फेयरलीड फोटो, रस्सी पथ स्केच, या प्रतिस्थापन आयाम प्रदान करें।
संरचना
टाइप सी पांच-रोलर फ्रेम | तीन ऊर्ध्वाधर रोलर्स | ऊपरी रोलर सहित दो क्षैतिज रोलर्स | शिपसाइड सीट / वेल्डेड फ्रेम | रस्सी-संपर्क रोलर सतहें | रोलर शाफ्ट और रिटेनिंग पार्ट्स | बल्कहेड / फ्रीबोर्ड डेक स्थापना इंटरफ़ेस | शॉप प्राइमर या निर्दिष्ट सतह उपचार
रस्सी मार्गदर्शन, रोलर और स्थापना लाभ
- टाइप सी व्यवस्था तीन ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स का उपयोग करती है ताकि कई दिशाओं से रस्सी प्रवेश का मार्गदर्शन किया जा सके, जो शिपसाइड मूरिंग या टोइंग स्टेशनों पर उपयोगी है जहां ऑपरेशन के दौरान लाइन की दिशा बदल सकती है।
- ऊपरी क्षैतिज रोलर फेयरलीड ओपनिंग के भीतर रस्सी पथ को नियंत्रित करने में मदद करता है और रस्सी के गाइड पथ से बाहर निकलने के जोखिम को कम कर सकता है जब जहाज की व्यवस्था और लीड कोण सही होते हैं।
- रोलर संपर्क एक निश्चित सतह की तुलना में स्लाइडिंग घर्षण को कम करता है, लेकिन रोलर रोटेशन, शाफ्ट संरेखण, बुश की स्थिति, स्नेहन या बेयरिंग डिजाइन, और रखरखाव पहुंच की जांच वास्तविक सेवा प्रदर्शन के लिए की जानी चाहिए।
- चिकनी रोलर सतहें और ड्रेस की गई रस्सी-संपर्क किनारे स्टील वायर रस्सियों और नायलॉन रस्सियों पर स्थानीय घिसाव को कम करने में मदद करते हैं। अंतिम रस्सी जीवन रस्सी निर्माण, लोड, लाइन कोण, सतह फिनिश, और रखरखाव की स्थिति पर भी निर्भर करता है।
- वेल्डेड सीट और फ्रेम रस्सी प्रतिक्रिया बलों को शिपसाइड या फ्रीबोर्ड डेक संरचना में स्थानांतरित करते हैं; स्थानीय सुदृढीकरण, वेल्ड विवरण, और पतवार उद्घाटन की जांच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
- विभिन्न सामग्री विकल्पों पर चर्चा की जा सकती है, लेकिन रोलर, फ्रेम, शाफ्ट, बुश, और रिटेनिंग पार्ट्स के लिए सटीक सामग्री ग्रेड की पुष्टि उत्पादन और प्रमाण पत्र तैयार करने से पहले की जानी चाहिए।
- वर्ग निरीक्षण, सामग्री प्रमाण पत्र, आयामी निरीक्षण, एनडीटी, और अतिरिक्त परीक्षण परियोजना आवश्यकता और सहमत निरीक्षण दायरे के अनुसार व्यवस्थित किए जा सकते हैं।
कस्टम विशेषताएँ
- मानक: सीबी/टी 3062-2011 → जब शिपयार्ड, मालिक, या डिजाइन ड्राइंग सीबी/टी रोलर हेड फेयरलीड व्यवस्था निर्दिष्ट करती है तो उपयोग करें।
- प्रकार: टाइप सी विद अपर रोलर → शिपसाइड रस्सी मार्गदर्शन के लिए पांच-रोलर यूनिवर्सल फेयरलीड कॉन्फ़िगरेशन।
- रोलर व्यवस्था: 3 ऊर्ध्वाधर + 2 क्षैतिज रोलर्स → फेयरलीड ओपनिंग के चारों ओर बहु-दिशा रस्सी लीडिंग का समर्थन करता है।
- रस्सी संगतता: आपूर्ति किए गए डेटा से स्टील वायर रस्सी 19.5–68 मिमी / नायलॉन रस्सी 36–100 मिमी → अंतिम रस्सी चयन जहाज की रस्सी व्यवस्था के साथ जांचा जाना चाहिए।
- स्थापना: शिपसाइड / फ्रीबोर्ड डेक / बल्कहेड सीट → वेल्डेड इंटरफ़ेस, संरचनात्मक सुदृढीकरण, उद्घाटन आकार, और रखरखाव निकासी की पुष्टि की जानी चाहिए।
- सामग्री: सी-एमएन स्टील / माइल्ड स्टील / स्टेनलेस स्टील → सटीक ग्रेड और घटक आवंटन की पुष्टि कोटेशन से पहले की जानी चाहिए।
- सतह उपचार: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / पॉलिश / गैल्वेनाइज्ड / अनुकूलित → अंतिम कोटिंग जहाज विनिर्देश या ग्राहक आवश्यकता का पालन करती है।
- लोड डेटा: आपूर्ति की गई तालिका में एसडब्ल्यूएल प्रदान नहीं किया गया है → जब तक आधिकारिक मानक तालिका, परियोजना गणना, या अनुमोदित ड्राइंग द्वारा पुष्टि नहीं की जाती है, तब तक एसडब्ल्यूएल को चिह्नित न करें।
- प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, और गवाह निरीक्षण की पुष्टि उत्पादन से पहले की जानी चाहिए।
यह कैसे काम करता है
मूरिंग या टोइंग रस्सी शिपसाइड फेयरलीड तक पहुंचती है → रस्सी ऊर्ध्वाधर और क्षैतिज रोलर्स के बीच प्रवेश करती है → रोलर्स घूमते हैं और रस्सी पथ का मार्गदर्शन करते हैं → ऊपरी रोलर रस्सी को नियंत्रित ओपनिंग के भीतर रखने में मदद करता है → स्थानीय प्रतिक्रिया बल वेल्डेड सीट और शिपसाइड संरचना के माध्यम से स्थानांतरित होता है
अनुप्रयोग
वाणिज्यिक जहाज | नौसेना के जहाज जब ड्राइंग द्वारा निर्दिष्ट किया गया हो | अपतटीय समर्थन जहाज जब परियोजना आवश्यकता द्वारा अनुमोदित हो | शिपसाइड मूरिंग स्टेशन | टोइंग रस्सी गाइड पोजीशन | फ्रीबोर्ड डेक रस्सी ओपनिंग | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण दायरे, सामग्री ट्रेसबिलिटी, और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र व्यवस्थित किए जा सकते हैं।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: टाइप सी पांच-रोलर फेयरलीड और एक साधारण रोलर फेयरलीड के बीच क्या अंतर है?
ए 1: टाइप सी तीन ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स को जोड़ती है, जिसमें एक ऊपरी रोलर भी शामिल है, ताकि नियंत्रित शिपसाइड ओपनिंग के माध्यम से रस्सियों का मार्गदर्शन किया जा सके। यह उन जगहों के लिए अधिक उपयुक्त है जहां रस्सी का पथ भिन्न हो सकता है और जहाज की ड्राइंग बहु-दिशा रस्सी मार्गदर्शन की आवश्यकता होती है।
प्रश्न 2: क्या इस फेयरलीड का उपयोग स्टील वायर रस्सी और नायलॉन रस्सी दोनों के लिए किया जा सकता है?
ए 2: हाँ, आपूर्ति की गई तालिका में 19.5 से 68 मिमी तक के स्टील वायर रस्सी व्यास और 36 से 100 मिमी तक के नायलॉन रस्सी व्यास सूचीबद्ध हैं। अंतिम चयन में अभी भी रस्सी निर्माण, रस्सी व्यास, लाइन कोण, डिजाइन लोड, रोलर आकार और शिपसाइड व्यवस्था की पुष्टि करनी चाहिए।
प्रश्न 3: क्या हम आपूर्ति की गई तालिका के आधार पर इस फेयरलीड पर एसडब्ल्यूएल को चिह्नित कर सकते हैं?
ए 3: आपूर्ति की गई तालिका में एसडब्ल्यूएल मान शामिल नहीं हैं, इसलिए इस डेटा से अकेले एसडब्ल्यूएल को चिह्नित नहीं किया जाना चाहिए। लोड मार्किंग की पुष्टि आधिकारिक मानक तालिका, परियोजना गणना, अनुमोदित ड्राइंग, और उपयोगकर्ता और निर्माता के बीच समझौते के अनुसार की जानी चाहिए।
