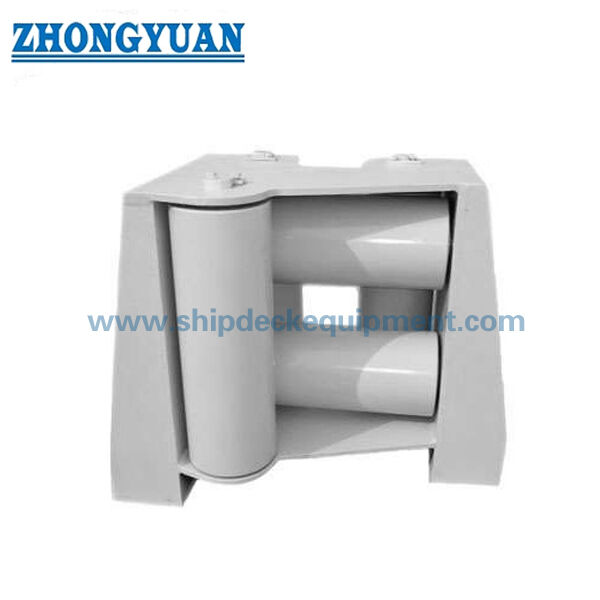

शीर्ष रोलर के साथ पांच-रोलर यूनिवर्सल फेयरलीड।
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | टाइप सी | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| मानक: | सीबी/टी*3062-2011 | रोलर नं.: | 5 रोलर्स |
| स्टील केबल व्यास: | 14~44मिमी, 19.5-68मिमी | नायलॉन रस्सी के व्यास: | 36~100मिमी |
| वज़न: | 139~2877 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना। | ||
| प्रमुखता देना: | पोत खींचने का उपकरण सार्वभौमिक फेयरलीड,CB/T 3062 यूनिवर्सल फेयरलीड्स,पांच ट्यूब रोलर्स यूनिवर्सल फेयरलीड |
||
उत्पाद विवरण
पांच-रोलर यूनिवर्सल फेयरलीड ऊपरी रोलर के साथ | मूरिंग और टोइंग के लिए शिपसाइड रोप गाइड, सीबी/टी 3062 टाइप
उत्पाद अवलोकन
ऊपरी रोलर के साथ सीबी/टी 3062 टाइप सी पांच-रोलर यूनिवर्सल फेयरलीड एक शिपसाइड रोप-गाइडिंग फिटिंग है जिसका उपयोग फ्रीबोर्ड डेक या बल्कहेड क्षेत्र में किया जाता है जहां मूरिंग या टोइंग रस्सियों को कई दिशाओं से नियंत्रित प्रवेश की आवश्यकता होती है। व्यवस्था स्टील वायर रस्सियों या नायलॉन रस्सियों को फेयरलीड ओपनिंग से गाइड करने के लिए तीन वर्टिकल रोलर्स और दो हॉरिजॉन्टल रोलर्स को जोड़ती है, जबकि स्लाइडिंग संपर्क और स्थानीय रस्सी घर्षण को कम करती है।
यह पृष्ठ आपूर्ति किए गए सीबी/टी 3062-2011 टाइप सी उत्पाद डेटा से तैयार किया गया है। सीबी/टी 3062-2011 के लिए ऑनलाइन संदर्भ जानकारी मानक को रोलर हेड फेयरलीड मानक के रूप में पहचानती है जिसमें रोलर हेड फेयरलीड्स के लिए वर्गीकरण, आवश्यकताएं, परीक्षण विधियां, निरीक्षण नियम, अंकन, पैकेजिंग और परिवहन शामिल हैं। आपूर्ति की गई तालिका में एसडब्ल्यूएल मान प्रदान नहीं किए गए हैं, इसलिए कोटेशन से पहले लोड मार्किंग, रोप लीड एंगल, हल रीइन्फोर्समेंट और क्लास निरीक्षण के दायरे की पुष्टि परियोजना ड्राइंग या आधिकारिक मानक आवश्यकता द्वारा की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: टाइप सी पांच-रोलर यूनिवर्सल फेयरलीड ऊपरी रोलर के साथ औरrarr; मूरिंग और टोइंग रोप दिशा नियंत्रण के लिए शिपसाइड रोप गाइड।
- मानक संदर्भ: सीबी/टी 3062-2011 औरrarr; जब जहाज की ड्राइंग सीबी/टी रोलर हेड फेयरलीड व्यवस्था निर्दिष्ट करती है तो उपयोग किया जाता है।
- रोलर व्यवस्था: 3 वर्टिकल रोलर्स + 2 हॉरिजॉन्टल रोलर्स औरrarr; कई प्रवेश दिशाओं से रस्सी के पथ को गाइड करता है और रस्सी के कूदने के जोखिम को नियंत्रित करने में मदद करता है।
- स्थापना स्थिति: शिपसाइड / फ्रीबोर्ड डेक / बल्कहेड सीट औरrarr; वेल्डेड संरचना, ओपनिंग क्लीयरेंस और स्थानीय रीइन्फोर्समेंट की जांच उत्पादन से पहले की जानी चाहिए।
- आपूर्ति किए गए डेटा से लागू रस्सी रेंज: स्टील वायर रोप 19.5-68 मिमी और नायलॉन रोप 36-100 मिमी औरrarr; अंतिम रस्सी आकार चयन जहाज की मूरिंग या टोइंग व्यवस्था का पालन करना चाहिए।
- मुख्य आयाम प्रदान किए गए: ई, एफ, डी, डी, एल, एल1, एल2, एल3, बी, बी1, बी2, एच, और एच1 औरrarr; वेबपेज ड्राइंग, सीट लेआउट और प्रतिस्थापन जांच के लिए उपयोगी।
- आपूर्ति किए गए डेटा से वजन रेंज: 182-4021 किग्रा औरrarr; हैंडलिंग, स्थापना उठाने, डेक संरचना समीक्षा, पैकिंग और माल ढुलाई योजना के लिए महत्वपूर्ण।
- सतह उपचार: सैंडब्लास्टिंग से सा 2.5 + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश, गैल्वेनाइज्ड, या अनुकूलित उपचार औरrarr; अंतिम कोटिंग जहाज के विनिर्देश का पालन करना चाहिए।
मुख्य तकनीकी पैरामीटर
| स्टील वायर व्यास। |
नायलॉन वायर व्यास। |
ई | एफ | डी | डी | एल | एलएल | एल2 | एल3 | बी | बी1 | बी2 | एच | एच1 | वजन (किलो) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
चयन और पूछताछ गाइड
चरण 1: आवश्यक मानक और मॉडल की पुष्टि करें: सीबी/टी 3062-2011 टाइप सी पांच-रोलर यूनिवर्सल फेयरलीड ऊपरी रोलर के साथ।
चरण 2: रस्सी के प्रकार और आकार की पुष्टि करें: स्टील वायर रोप व्यास, नायलॉन रोप व्यास, रस्सी निर्माण, और क्या फेयरलीड मूरिंग, टोइंग, या प्रतिस्थापन के लिए उपयोग किया जाता है।
चरण 3: रस्सी लीड दिशा, सापेक्ष रस्सी कोण, शिपसाइड ओपनिंग, फ्रीबोर्ड डेक व्यवस्था, और क्या ऊपरी रोलर जहाज की ड्राइंग द्वारा आवश्यक है, इसकी पुष्टि करें।
चरण 4: सीट संरचना, वेल्डेड इंटरफ़ेस, हल / बल्कहेड रीइन्फोर्समेंट, स्थापना क्लीयरेंस, रोलर हटाने की जगह, और रखरखाव पहुंच की पुष्टि करें।
चरण 5: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील, या परियोजना-विशिष्ट सामग्री ग्रेड; यदि आवश्यक हो तो शाफ्ट, बुश, रोलर और फ्रेम सामग्री आवंटन की पुष्टि करें।
चरण 6: सतह उपचार, कोटिंग सिस्टम, निरीक्षण का दायरा, एनडीटी आवश्यकता, क्लास प्रमाण पत्र आवश्यकता, मात्रा, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
चरण 7: यदि उपलब्ध हो तो जीए ड्राइंग, शिपसाइड व्यवस्था ड्राइंग, मौजूदा फेयरलीड फोटो, रोप पाथ स्केच, या प्रतिस्थापन आयाम प्रदान करें।
संरचना
टाइप सी पांच-रोलर फ्रेम | तीन वर्टिकल रोलर्स | ऊपरी रोलर सहित दो हॉरिजॉन्टल रोलर्स | शिपसाइड सीट / वेल्डेड फ्रेम | रोप-संपर्क रोलर सतहें | रोलर शाफ्ट और रिटेनिंग पार्ट्स | बल्कहेड / फ्रीबोर्ड डेक स्थापना इंटरफ़ेस | शॉप प्राइमर या निर्दिष्ट सतह उपचार
रोप गाइडेंस, रोलर और इंस्टॉलेशन फायदे
- टाइप सी व्यवस्था तीन वर्टिकल रोलर्स और दो हॉरिजॉन्टल रोलर्स का उपयोग करती है ताकि कई दिशाओं से रस्सी के प्रवेश को गाइड किया जा सके, जो शिपसाइड मूरिंग या टोइंग स्टेशनों पर उपयोगी है जहां ऑपरेशन के दौरान लाइन की दिशा बदल सकती है।
- ऊपरी हॉरिजॉन्टल रोलर फेयरलीड ओपनिंग के भीतर रस्सी के पथ को नियंत्रित करने में मदद करता है और रस्सी के गाइड पाथ से बाहर निकलने के जोखिम को कम कर सकता है जब जहाज की व्यवस्था और लीड एंगल सही होते हैं।
- रोलर संपर्क एक निश्चित सतह की तुलना में स्लाइडिंग घर्षण को कम करता है, लेकिन रोलर रोटेशन, शाफ्ट संरेखण, बुश की स्थिति, स्नेहन या बेयरिंग डिजाइन, और रखरखाव पहुंच की जांच वास्तविक सेवा प्रदर्शन के लिए की जानी चाहिए।
- चिकनी रोलर सतहें और ड्रेस की गई रस्सी-संपर्क किनारे स्टील वायर रस्सियों और नायलॉन रस्सियों पर स्थानीय घिसाव को कम करने में मदद करते हैं। अंतिम रस्सी जीवन रस्सी निर्माण, लोड, लाइन एंगल, सतह फिनिश और रखरखाव की स्थिति पर भी निर्भर करता है।
- वेल्डेड सीट और फ्रेम रस्सी प्रतिक्रिया बलों को शिपसाइड या फ्रीबोर्ड डेक संरचना में स्थानांतरित करते हैं; स्थानीय रीइन्फोर्समेंट, वेल्ड डिटेल, और हल ओपनिंग की जांच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
- विभिन्न सामग्री विकल्पों पर चर्चा की जा सकती है, लेकिन रोलर, फ्रेम, शाफ्ट, बुश और रिटेनिंग पार्ट्स के लिए सटीक सामग्री ग्रेड की पुष्टि उत्पादन और प्रमाण पत्र तैयार करने से पहले की जानी चाहिए।
- क्लास निरीक्षण, सामग्री प्रमाण पत्र, आयामी निरीक्षण, एनडीटी, और अतिरिक्त परीक्षण परियोजना आवश्यकता और सहमत निरीक्षण दायरे के अनुसार व्यवस्थित किए जा सकते हैं।
कस्टम विशेषताएँ
- मानक: सीबी/टी 3062-2011 औरrarr; जब शिपयार्ड, मालिक, या डिजाइन ड्राइंग सीबी/टी रोलर हेड फेयरलीड व्यवस्था निर्दिष्ट करती है तो उपयोग करें।
- प्रकार: टाइप सी ऊपरी रोलर के साथ औरrarr; शिपसाइड रोप गाइडेंस के लिए पांच-रोलर यूनिवर्सल फेयरलीड कॉन्फ़िगरेशन।
- रोलर व्यवस्था: 3 वर्टिकल + 2 हॉरिजॉन्टल रोलर्स औरrarr; फेयरलीड ओपनिंग के चारों ओर मल्टी-डायरेक्शनल रोप लीडिंग का समर्थन करता है।
- रोप संगतता: आपूर्ति किए गए डेटा से स्टील वायर रोप 19.5-68 मिमी / नायलॉन रोप 36-100 मिमी औरrarr; अंतिम रस्सी चयन जहाज की रस्सी व्यवस्था के साथ जांचा जाना चाहिए।
- स्थापना: शिपसाइड / फ्रीबोर्ड डेक / बल्कहेड सीट औरrarr; वेल्डेड इंटरफ़ेस, संरचनात्मक रीइन्फोर्समेंट, ओपनिंग साइज, और रखरखाव क्लीयरेंस की पुष्टि की जानी चाहिए।
- सामग्री: सी-एमएन स्टील / माइल्ड स्टील / स्टेनलेस स्टील औरrarr; कोटेशन से पहले सटीक ग्रेड और घटक आवंटन की पुष्टि की जानी चाहिए।
- सतह उपचार: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / पॉलिश / गैल्वेनाइज्ड / अनुकूलित औरrarr; अंतिम कोटिंग जहाज के विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
- लोड डेटा: आपूर्ति की गई तालिका में एसडब्ल्यूएल प्रदान नहीं किया गया है औरrarr; जब तक आधिकारिक मानक तालिका, परियोजना गणना, या स्वीकृत ड्राइंग द्वारा पुष्टि न हो जाए तब तक एसडब्ल्यूएल को चिह्नित न करें।
- प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध औरrarr; क्लास प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, और गवाह निरीक्षण की पुष्टि उत्पादन से पहले की जानी चाहिए।
यह कैसे काम करता है
मूरिंग या टोइंग रस्सी शिपसाइड फेयरलीड तक पहुंचती है औरrarr; रस्सी वर्टिकल और हॉरिजॉन्टल रोलर्स के बीच प्रवेश करती है औरrarr; रोलर्स घूमते हैं और रस्सी के पथ को गाइड करते हैं औरrarr; ऊपरी रोलर रस्सी को नियंत्रित ओपनिंग के भीतर रखने में मदद करता है औरrarr; स्थानीय प्रतिक्रिया बल वेल्डेड सीट और शिपसाइड संरचना के माध्यम से स्थानांतरित होता है
अनुप्रयोग
वाणिज्यिक जहाज | नौसेना के जहाज जब ड्राइंग द्वारा निर्दिष्ट किया गया हो | अपतटीय समर्थन जहाज जब परियोजना आवश्यकता द्वारा अनुमोदित हो | शिपसाइड मूरिंग स्टेशन | टोइंग रोप गाइड पोजीशन | फ्रीबोर्ड डेक रोप ओपनिंग | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण के दायरे, सामग्री ट्रेसबिलिटी, और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र व्यवस्थित किए जा सकते हैं।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: टाइप सी पांच-रोलर फेयरलीड और एक साधारण रोलर फेयरलीड के बीच क्या अंतर है?
ए 1: टाइप सी तीन वर्टिकल रोलर्स और दो हॉरिजॉन्टल रोलर्स को जोड़ती है, जिसमें एक ऊपरी रोलर भी शामिल है, ताकि रस्सियों को एक नियंत्रित शिपसाइड ओपनिंग से गाइड किया जा सके। यह उन जगहों के लिए अधिक उपयुक्त है जहां रस्सी का पथ भिन्न हो सकता है और जहाज की ड्राइंग मल्टी-डायरेक्शनल रोप गाइडेंस की आवश्यकता होती है।
प्रश्न 2: क्या इस फेयरलीड का उपयोग स्टील वायर रोप और नायलॉन रोप दोनों के लिए किया जा सकता है?
ए 2: हाँ, आपूर्ति की गई तालिका में 19.5 से 68 मिमी तक के स्टील वायर रोप व्यास और 36 से 100 मिमी तक के नायलॉन रोप व्यास सूचीबद्ध हैं। अंतिम चयन में अभी भी रस्सी निर्माण, रस्सी व्यास, लाइन एंगल, डिजाइन लोड, रोलर आकार और शिपसाइड व्यवस्था की पुष्टि की जानी चाहिए।
प्रश्न 3: क्या हम आपूर्ति की गई तालिका के आधार पर इस फेयरलीड पर एसडब्ल्यूएल को चिह्नित कर सकते हैं?
ए 3: आपूर्ति की गई तालिका में एसडब्ल्यूएल मान शामिल नहीं हैं, इसलिए इस डेटा से अकेले एसडब्ल्यूएल को चिह्नित नहीं किया जाना चाहिए। लोड मार्किंग को आधिकारिक मानक तालिका, परियोजना गणना, स्वीकृत ड्राइंग, और उपयोगकर्ता और निर्माता के बीच समझौते के अनुसार पुष्टि की जानी चाहिए।
