12.5 ∙30 मिमी हाइड्रोलिक एंकर विंडलास

12.5–30 मिमी हाइड्रोलिक एंकर विंडलास | छोटे जहाजों के लिए वार्पिंग हेड के साथ सिंगल जिप्सी

उत्पाद अवलोकन

यह कॉम्पैक्ट हाइड्रोलिक एंकर विंडलास छोटे जहाजों, वर्कबोट्स, बजरा और अन्य प्रतिष्ठानों पर एंकर हैंडलिंग के लिए एक सिंगल-जिप्सी डेक मशीन है जहाँ डेक स्पेस सीमित है। केबल लिफ्टर (जिप्सी) निर्दिष्ट एंकर-चेन व्यास और ग्रेड के लिए मेल खाता है, जबकि एक सिंगल वार्पिंग हेड सहायक रस्सी-हैंडलिंग क्षमता प्रदान करता है। विंडलास स्वयं हाइड्रोलिक रूप से संचालित होता है और जब परियोजना द्वारा आवश्यक हो तो इलेक्ट्रिक मोटर-संचालित हाइड्रोलिक पावर यूनिट (एचपीयू) के साथ आपूर्ति की जा सकती है।

चयन श्रृंखला व्यास और ग्रेड, एंकर वजन और एंकरिंग गहराई, आवश्यक निरंतर और अल्पकालिक खिंचाव, ब्रेक / चेन-स्टॉपर व्यवस्था, डेक फाउंडेशन, हॉज-पाइप संरेखण, और वर्गीकरण आवश्यकता पर आधारित होना चाहिए। 12.5–30 मिमी रेंज एक उत्पाद श्रृंखला का प्रतिनिधित्व करती है; एक जिप्सी सभी श्रृंखला आकारों के लिए सार्वभौमिक नहीं है। हाइड्रोलिक दबाव, प्रवाह, मोटर विस्थापन, एचपीयू शक्ति, ब्रेक क्षमता, और फाउंडेशन लोड चयनित मॉडल और अनुमोदित व्यवस्था के लिए अंतिम रूप दिए गए हैं।

त्वरित विनिर्देश

• चेन आकार सीमा: 12.5–30 मिमी ग्रेड 2 एंकर चेन → प्रत्येक जिप्सी निर्दिष्ट श्रृंखला व्यास, ग्रेड और लिंक ज्यामिति के बजाय पूरी श्रृंखला के लिए मेल खाती है।
• निरंतर ड्यूटी खिंचाव: लगभग 6.6–38.3 kN मानक संदर्भ → ग्रेड 2 श्रृंखला के लिए 42.5d² N से गणना की गई; अंतिम डिजाइन मान चयनित मॉडल और वर्ग आवश्यकता का पालन करते हैं।
• अल्पकालिक अधिभार खिंचाव: लगभग 10.0–57.4 kN मानक संदर्भ → एंकर ब्रेकआउट ड्यूटी के लिए निरंतर ड्यूटी खिंचाव का कम से कम 1.5 गुना।
• ब्रेक होल्डिंग लोड: लगभग 41.5–231.4 kN संदर्भ एक अलग चेन स्टॉपर के साथ → 45% चेन-ब्रेकिंग-लोड मानदंड पर आधारित; एक नो-स्टॉपर व्यवस्था के लिए उच्च ब्रेक / फाउंडेशन डिजाइन आधार की आवश्यकता होती है।
• औसत चरखी गति: ≥9 मीटर/मिनट संदर्भ → लागू विंडलास प्रदर्शन आधार के तहत 0.15 मीटर/सेकंड न्यूनतम औसत श्रृंखला गति के बराबर।
• विन्यास: सिंगल जिप्सी + सिंगल वार्पिंग हेड → एक कॉम्पैक्ट डेक यूनिट में सहायक रस्सी हैंडलिंग के साथ एंकर-चेन हैंडलिंग।
• ड्राइव सिस्टम: रिडक्शन गियरिंग के साथ हाइड्रोलिक मोटर → एचपीयू दबाव, प्रवाह, मोटर विस्थापन, और इलेक्ट्रिक मोटर शक्ति मॉडल-विशिष्ट हैं और श्रृंखला लोड और गति को पूरा करने के लिए चुने गए हैं।
• नियंत्रण और स्थापना: डेक-माउंटेड बेडप्लेट के साथ स्थानीय हाइड्रोलिक नियंत्रण → परियोजना के दायरे के अनुसार रिमोट / आनुपातिक नियंत्रण, चेन स्टॉपर, फाउंडेशन बोल्ट, और डेक सुदृढीकरण की पुष्टि की जाती है।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: एंकर-चेन व्यास, ग्रेड 2 / परियोजना श्रृंखला ग्रेड, स्टड-लिंक आयाम, और श्रृंखला प्रमाण पत्र की जानकारी की पुष्टि करें। जिप्सी पॉकेट ज्यामिति को वास्तविक श्रृंखला से मेल खाना चाहिए।

चरण 2: एंकर वजन, श्रृंखला की लंबाई, एंकरिंग गहराई, हॉज-पाइप / स्परलिंग-पाइप व्यवस्था, और आवश्यक निरंतर और अल्पकालिक खिंचाव की पुष्टि करें।

चरण 3: ब्रेक और चेन-स्टॉपर व्यवस्था, श्रृंखला लीड दिशा, डेक फाउंडेशन, उपलब्ध फुटप्रिंट, शाफ्ट / मोटर अभिविन्यास, और क्या परियोजना नई-निर्माण या प्रतिस्थापन है, की पुष्टि करें।

चरण 4: हाइड्रोलिक पावर व्यवस्था की पुष्टि करें: समर्पित इलेक्ट्रिक-हाइड्रोलिक एचपीयू या मौजूदा हाइड्रोलिक सिस्टम से कनेक्शन, जिसमें उपलब्ध दबाव, प्रवाह, बिजली की आपूर्ति, नियंत्रण वोल्टेज, और नियंत्रण स्टेशन आवश्यकता शामिल है।

चरण 5: वार्पिंग-हेड आवश्यकता की पुष्टि करें, जिसमें इच्छित रस्सी-हैंडलिंग ड्यूटी और कोई भी आवश्यक लाइन पुल / रस्सी व्यास शामिल है। एक वार्पिंग हेड स्वचालित रूप से रेटेड मूरिंग विंच के बराबर नहीं है।

चरण 6: वर्गीकरण समाज / ध्वज आवश्यकता, प्रमाण पत्र का दायरा, निरीक्षण या गवाह परीक्षण, मात्रा, गंतव्य, आवश्यक वितरण समय की पुष्टि करें, और जब उपलब्ध हो तो जीए / डेक व्यवस्था चित्र या संदर्भ तस्वीरें प्रदान करें।

संरचना और घटक

डेक बेडप्लेट | हाइड्रोलिक मोटर | रिडक्शन गियरबॉक्स | सिंगल चेन जिप्सी / केबल लिफ्टर | क्लच | बैंड ब्रेक | सिंगल वार्पिंग हेड | शाफ्ट और बेयरिंग | स्थानीय हाइड्रोलिक नियंत्रण | इलेक्ट्रिक मोटर-संचालित एचपीयू जब आपूर्ति में शामिल हो

हाइड्रोलिक ड्राइव, ब्रेक और स्थापना लाभ

• हाइड्रोलिक ड्राइव एंकर हैंडलिंग के लिए उच्च स्टार्टिंग टॉर्क और स्मूथ लो-स्पीड नियंत्रण प्रदान करता है; मोटर और रिडक्शन अनुपात को पूरी श्रृंखला के लिए एकल दबाव / प्रवाह मान के बजाय आवश्यक श्रृंखला खिंचाव और चरखी गति के आसपास चुना जाता है।
• सिंगल-जिप्सी लेआउट मशीनरी की चौड़ाई को कम करता है और जहां एक एंकर श्रृंखला को विंडलास स्टेशन पर संभाला जाता है, वहां उपयुक्त है। जिप्सी प्रोफाइल, पॉकेट काउंट, और चेन एंगेजमेंट को निर्दिष्ट एंकर चेन से मेल खाना चाहिए।
• एक डिक्ल्चेबल जिप्सी और मैकेनिकल ब्रेक केबल लिफ्टर को ड्राइव से अलग करने और भुगतान करते समय या होल्डिंग के दौरान श्रृंखला को नियंत्रित करने की अनुमति देते हैं, जो अनुमोदित ऑपरेटिंग व्यवस्था के अधीन है।
• ब्रेक साइजिंग को चेन स्टॉपर के साथ समन्वित किया जाना चाहिए। एक अलग चेन स्टॉपर के साथ, विंडलास ब्रेक संदर्भ नो-स्टॉपर व्यवस्था की तुलना में कम होता है; यह अंतर बेडप्लेट और डेक-फाउंडेशन लोड को भी प्रभावित करता है।
• वार्पिंग हेड डेक संचालन के दौरान सहायक रस्सी हैंडलिंग का समर्थन कर सकता है। यदि एक परिभाषित मूरिंग-विंच ड्यूटी या रेटेड मूरिंग लाइन पुल की आवश्यकता है, तो उस फ़ंक्शन को अलग से निर्दिष्ट किया जाना चाहिए और लागू मूरिंग-विंच आवश्यकताओं के विरुद्ध जांच की जानी चाहिए।
• डेक एकीकरण को हॉज पाइप और चेन लॉकर / स्परलिंग पाइप के साथ जिप्सी को संरेखित करना चाहिए, जबकि ब्रेक, क्लच, बेयरिंग, हाइड्रोलिक मोटर और पाइपिंग तक सेवा पहुंच बनाए रखनी चाहिए।
• स्वीकृति परीक्षण, हाइड्रोलिक रिसाव जांच, कार्यात्मक परीक्षण, लोड / अधिभार परीक्षण, ब्रेक होल्डिंग परीक्षण, और वर्ग गवाह परियोजना विनिर्देश और अनुमोदन दायरे के अनुसार व्यवस्थित किए जा सकते हैं।

कस्टम विशेषताएँ

• उत्पाद प्रकार: हाइड्रोलिक एंकर विंडलास → एक एकल एंकर श्रृंखला के लिए कॉम्पैक्ट पावर्ड एंकर-हैंडलिंग मशीनरी।
• चेन रेंज: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 मिमी → वास्तविक श्रृंखला के अनुसार प्रति जिप्सी एक श्रृंखला आकार का चयन करें।
• चेन ग्रेड आधार: ग्रेड 2 → मुख्य वेबपेज ड्यूटी तालिका ग्रेड 2 मानक संदर्भ सूत्र का उपयोग करती है; अन्य श्रृंखला ग्रेड के लिए पुनर्गणना की आवश्यकता होती है।
• विन्यास: सिंगल जिप्सी + सिंगल वार्पिंग हेड → एक डेक मशीन में एंकर-चेन हैंडलिंग को सहायक रस्सी हैंडलिंग के साथ जोड़ता है।
• ड्राइव: हाइड्रोलिक → चयनित मॉडल और जहाज की बिजली आपूर्ति के अनुसार इलेक्ट्रिक मोटर-संचालित एचपीयू के साथ आपूर्ति या मिलान किया गया।
• हाइड्रोलिक पैरामीटर: मॉडल द्वारा पुष्टि की जानी है → दबाव और प्रवाह को मोटर विस्थापन, आवश्यक खिंचाव, गति, और एचपीयू डिजाइन से मेल खाना चाहिए।
• ब्रेक / चेन स्टॉपर: परियोजना-विशिष्ट → पुष्टि करें कि एक अलग चेन स्टॉपर फिट किया गया है या नहीं क्योंकि होल्डिंग-लोड डिजाइन आधार बदलता है।
• नियंत्रण: आधार अवधारणा के रूप में स्थानीय मैनुअल हाइड्रोलिक नियंत्रण → परियोजना द्वारा आवश्यक होने पर रिमोट या आनुपातिक नियंत्रण पर चर्चा की जा सकती है।
• संदर्भ डिजाइन आधार: आईएसओ 4568:2021 और लागू वर्गीकरण नियम → अंतिम संविदात्मक मानक और अनुमोदन आधार की पुष्टि की जानी है।
• स्थापना: डेक-माउंटेड बेडप्लेट → फाउंडेशन बोल्ट / वेल्ड विवरण, डेक सुदृढीकरण, श्रृंखला लीड, और सेवा निकासी अनुमोदित जीए का पालन करती है।

यह कैसे काम करता है

इलेक्ट्रिक मोटर हाइड्रोलिक पंप चलाती है → एचपीयू विंडलास हाइड्रोलिक मोटर को दबाव तेल की आपूर्ति करता है → रिडक्शन गियरिंग एंकर चेन को ऊपर उठाने या नीचे करने के लिए चेन जिप्सी को घुमाता है → क्लच आवश्यकतानुसार जिप्सी को डिस्कनेक्ट करता है → मैकेनिकल ब्रेक केबल लिफ्टर को नियंत्रित और होल्ड करता है → वार्पिंग हेड सहायक रस्सी हैंडलिंग प्रदान करता है

अनुप्रयोग

वर्कबोट्स | बजरा | छोटे कार्गो और सेवा जहाज | अंतर्देशीय और तटीय जहाज लागू नियमों के अधीन | कॉम्पैक्ट फोरडेक एंकरिंग स्टेशन | नई-निर्माण और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

वर्गीकरण अनुमोदन, निरीक्षण, और प्रमाण पत्र परियोजना आवश्यकता, चयनित मॉडल, परीक्षण दायरे, सामग्री / घटक पता लगाने की क्षमता, और वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं। प्रमाण पत्र की उपलब्धता और गवाह बिंदुओं की पुष्टि कोटेशन से पहले की जानी चाहिए; वे हर आदेश के साथ शामिल नहीं माने जाते हैं।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

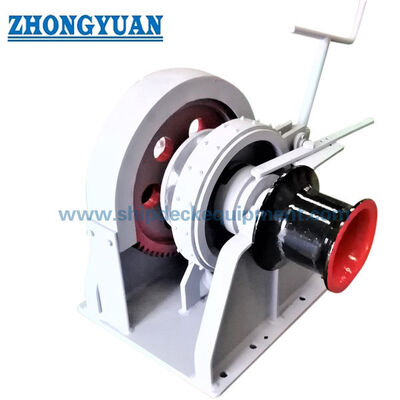

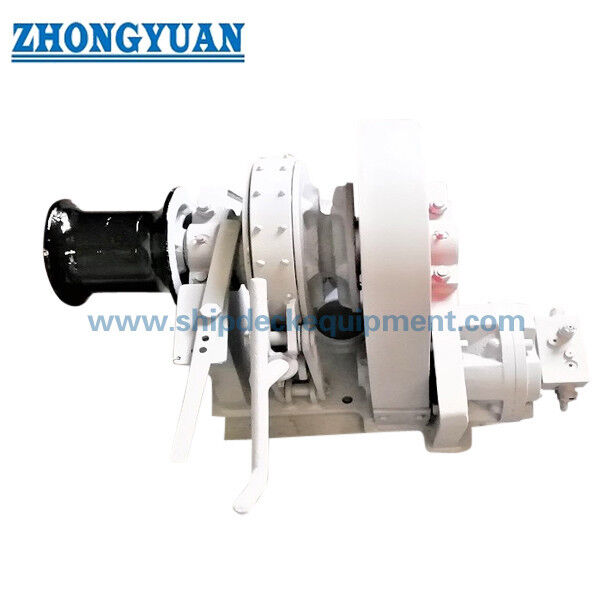

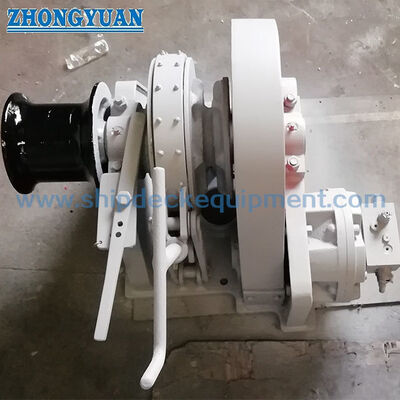

ड्राइंग और तस्वीरें

,

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या एक जिप्सी 12.5 से 30 मिमी तक हर श्रृंखला आकार को संभाल सकती है?

उत्तर 1: नहीं। 12.5–30 मिमी आंकड़ा श्रृंखला सीमा है। जिप्सी / केबल लिफ्टर को एक विशिष्ट एंकर-चेन व्यास, ग्रेड और लिंक ज्यामिति के लिए चुना जाता है। प्रतिस्थापन परियोजनाओं के लिए, जिप्सी की पुष्टि करने से पहले श्रृंखला आयामों या एक श्रृंखला नमूना / ड्राइंग की जांच की जानी चाहिए।

प्रश्न 2: आवश्यक ब्रेक होल्डिंग लोड इस बात पर निर्भर क्यों करता है कि चेन स्टॉपर लगा है या नहीं?

उत्तर 2: चेन स्टॉपर स्थैतिक होल्डिंग फ़ंक्शन साझा करता है। एक अलग स्टॉपर के साथ स्थापित विंडलास कम वर्ग संदर्भ होल्डिंग आधार का उपयोग कर सकता है, जबकि एक अलग स्टॉपर के बिना विंडलास को उच्च ब्रेक और सहायक-संरचना आधार की आवश्यकता होती है। इसलिए ब्रेक और फाउंडेशन चयन से पहले व्यवस्था की पुष्टि की जानी चाहिए।

प्रश्न 3: हाइड्रोलिक पावर यूनिट को आकार देने और कोटेशन तैयार करने के लिए किस जानकारी की आवश्यकता है?

उत्तर 3: श्रृंखला व्यास और ग्रेड, एंकर वजन, श्रृंखला की लंबाई / एंकरिंग गहराई, आवश्यक गति, चेन-स्टॉपर व्यवस्था, जहाज की बिजली आपूर्ति, मौजूदा सिस्टम का उपयोग करने पर उपलब्ध हाइड्रोलिक दबाव / प्रवाह, वार्पिंग-हेड ड्यूटी, वर्ग आवश्यकता, डेक जीए / फाउंडेशन व्यवस्था, मात्रा, वितरण गंतव्य, और आवश्यक वितरण समय प्रदान करें।
