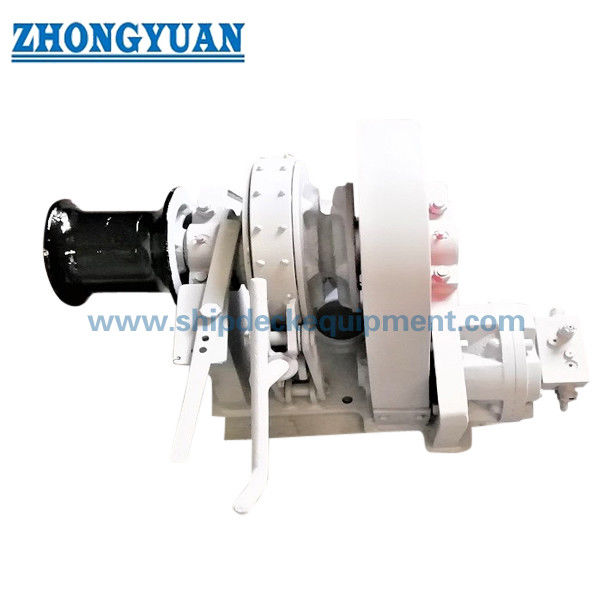

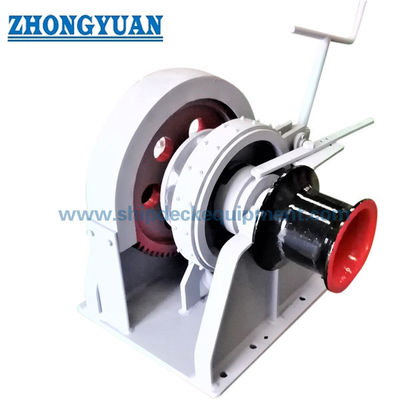

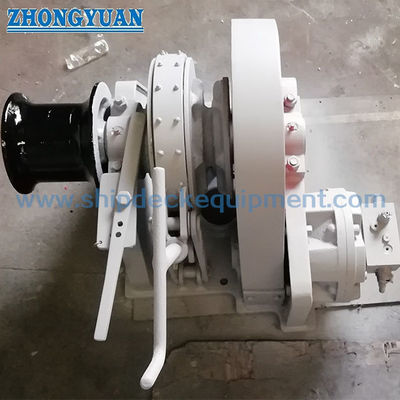

12.530 मिमी हाइड्रोलिक एंकर विंडलास
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| डीआइए: | 12.5 मिमी इलेक्ट्रिक हाइड्रोलिक विंडलास | कार्य भार: | 11.8KN |
|---|---|---|---|
| अधिभार: | 17.7KN | समर्थन भार: | 50kn |
| गति (एम / मिनट): | ≥10मी/मिनट | लंगर श्रृंखला: | Dia. दीया. 12.5 (mm), U2 12.5 (मिमी), यू2 |
| सिस्टम दबाव: | ~16एमपीए | सिस्टम प्रवाह दर: | ~12एल/मिनट |
| सामग्री: | माइल्ड स्टील, कास्टिंग | शक्ति: | हाइड्रोलिक मोटर |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, बीकेआई, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | U2 हाइड्रोलिक विंडलास,नाव के लिए 12.5 मिमी हाइड्रोलिक विंडलास,12.5 मिमी समुद्री डेक उपकरण |
||
उत्पाद विवरण
12.5–30 मिमी हाइड्रोलिक एंकर विंडलास | नाव के लिए सिंगल जिप्सी सिंगल वार्पिंग एंड
उत्पाद अवलोकन
यह हाइड्रोलिक एंकर विंडलास विशेष रूप से वर्कबोट, बजरा और अंतर्देशीय जहाजों जैसे छोटे जहाजों के लिए डिज़ाइन किया गया है।
सिंगल जिप्सी और वार्पिंग एंड के साथ कॉम्पैक्ट संरचना की विशेषता, यह विश्वसनीय एंकरिंग और सहायक मूरिंग फ़ंक्शन प्रदान करता है।
छोटे जहाजों के लिए कॉम्पैक्ट डेक लेआउट और लागत प्रभावी एंकरिंग समाधान के लिए डिज़ाइन किया गया।
सिस्टम एक इलेक्ट्रिक हाइड्रोलिक पावर यूनिट द्वारा संचालित होता है, जो सीमित डेक स्पेस की स्थिति में स्थिर प्रदर्शन सुनिश्चित करता है।
त्वरित विनिर्देश
- चेन आकार: 12.5–30 मिमी → एंकर चेन संगतता को परिभाषित करता है
- कार्यशील भार: 6.6–38.3 kN → एंकरिंग क्षमता निर्धारित करता है
- ब्रेक लोड: 231 kN तक → सुरक्षित होल्डिंग प्रदर्शन सुनिश्चित करता है
- गति: ≥9 मीटर/मिनट → एंकरिंग दक्षता को परिभाषित करता है
- ड्राइव प्रकार: इलेक्ट्रिक हाइड्रोलिक → स्थिर टॉर्क आउटपुट प्रदान करता है
- कॉन्फ़िगरेशन: सिंगल जिप्सी + वार्पिंग एंड → एंकरिंग + मूरिंग फ़ंक्शन
- नियंत्रण: मैनुअल प्रोपोर्शनल वाल्व → सटीक संचालन को सक्षम बनाता है
- सिस्टम दबाव: ~16 MPa → हाइड्रोलिक प्रदर्शन को परिभाषित करता है
- प्रवाह दर: ~12 लीटर/मिनट → सिस्टम प्रतिक्रिया निर्धारित करता है
- स्थापना: कॉम्पैक्ट डेक माउंटिंग → सीमित स्थान के लिए उपयुक्त
मुख्य तकनीकी पैरामीटर(ग्रेड 2 चेन के लिए)
| चेन डाया (मिमी) | कार्यशील भार (kN) | ओवरलोड (kN) | ब्रेक लोड (kN) | गति (मी/मिनट) |
| 12.5 | 6.6 | 10.0 | 41 | ≥9 |
| 14 | 8.3 | 12.5 | 52 | ≥9 |
| 16 | 10.9 | 16.3 | 67 | ≥9 |
| 17.5 | 13.0 | 19.5 | 80 | ≥9 |
| 19 | 15.3 | 23.0 | 95 | ≥9 |
| 20.5 | 17.9 | 26.8 | 110 | ≥9 |
| 22 | 20.6 | 30.9 | 126 | ≥9 |
| 24 | 24.5 | 36.7 | 149 | ≥9 |
| 26 | 28.7 | 43.1 | 175 | ≥9 |
| 28 | 33.3 | 50.0 | 202 | ≥9 |
| 30 | ~50 | ~75 | ~200 | ≥9 |
चयन गाइड
चरण 1 – चेन आकार का चयन करें → संगतता निर्धारित करता है
चरण 2 – कार्यशील भार की पुष्टि करें → जहाज के आकार के आधार पर
चरण 3 – ब्रेक लोड की पुष्टि करें → सुरक्षित होल्डिंग सुनिश्चित करता है
चरण 4 – कॉन्फ़िगरेशन का चयन करें → जिप्सी + वार्पिंग एंड
चरण 5 – नियंत्रण की पुष्टि करें → मैनुअल या प्रोपोर्शनल
चरण 6 – हाइड्रोलिक सिस्टम की पुष्टि करें → दबाव और प्रवाह
संरचना और घटक
हाइड्रोलिक मोटर | गियरबॉक्स | जिप्सी व्हील | वार्पिंग हेड | ब्रेक | क्लच | एचपीयू | कंट्रोल वाल्व
कस्टम विशेषताएँ
- चेन आकार: 12.5–30 मिमी → संगतता
- कार्यशील भार: 38.3 kN तक → क्षमता
- ब्रेक लोड: 231 kN तक → सुरक्षा
- ड्राइव प्रकार: हाइड्रोलिक → स्थिर टॉर्क
- नियंत्रण: प्रोपोर्शनल वाल्व → सटीकता
- डिजाइन: कॉम्पैक्ट संरचना → डेक स्पेस बचाता है
- आवेदन: छोटे जहाज → लागत प्रभावी समाधान
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट
कस्टम कॉन्फ़िगरेशन और पूछताछ गाइड
कृपया चेन आकार, जहाज का प्रकार, भार आवश्यकता और नियंत्रण वरीयता प्रदान करें।
यह कैसे काम करता है
हाइड्रोलिक मोटर गियरबॉक्स को एंकर हैंडलिंग के लिए जिप्सी व्हील को घुमाने के लिए चलाता है। वार्पिंग हेड मूरिंग संचालन में सहायता करता है।
अनुप्रयोग
वर्कबोट | बजरा | अंतर्देशीय जहाज | छोटे जहाज
प्रमाणन और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट; कॉम्पैक्ट डिजाइन, लागत प्रभावी समाधान, विश्वसनीय प्रदर्शन, कम रखरखाव।
ड्राइंग और तस्वीरें
जीए ड्राइंग | स्थापना लेआउट | उत्पाद तस्वीरें
ऑर्डरिंग जानकारी
एमओक्यू:1 | डिलीवरी:60–120 दिन | भुगतान:टी/टी एल/सी
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या यह छोटी नावों के लिए उपयुक्त है? ए: हाँ, कॉम्पैक्ट डेक और लागत दक्षता के लिए अनुकूलित।
प्र: क्या यह मूरिंग कर सकता है? ए: हाँ, वार्पिंग हेड के साथ।
