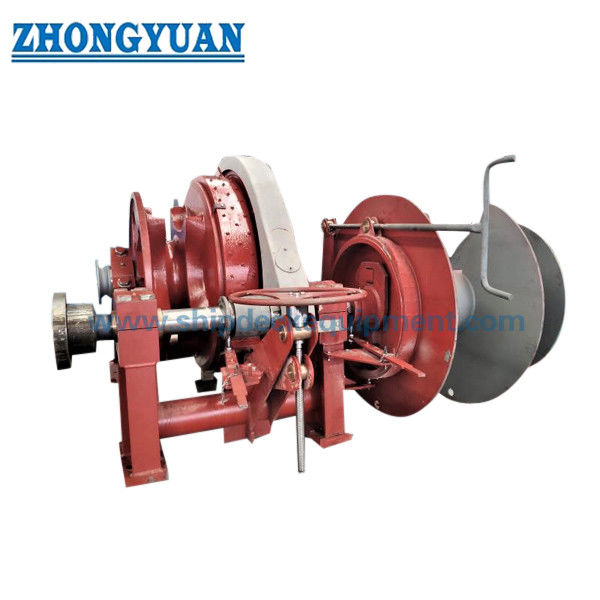

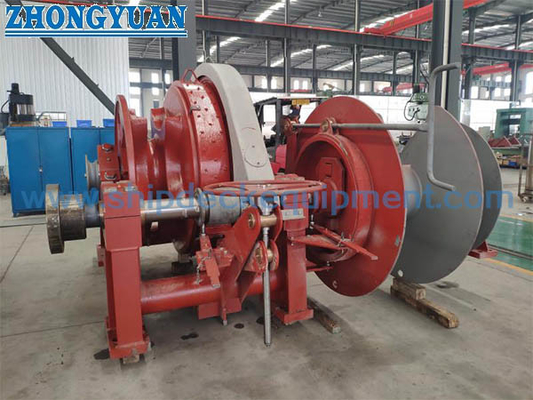

सिंगल जिप्सी सिंगल ड्रम सिंगल वारपिंग एंड इलेक्ट्रिक ड्रिवेन विंडलास विंच शिप डेक उपकरण
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Zhongyuan |
प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | As per quotation |
पैकेजिंग विवरण: | फूस या अनुकूलित |
प्रसव के समय: | प्रस्ताव के अनुसार |
भुगतान शर्तें: | टीटी, एल/सी, आदि |
आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
विस्तार जानकारी |
|||
लंगर श्रृंखला व्यास: | 90mm | रेटेड तनाव: | 384.8kN |
---|---|---|---|
काम करने की गति: | 9मी/मिनट | ड्रम लोड: | 385kN |
समर्थन भार: | 2629kN | इंजन की शक्ति: | 75/75/30 किलोवाट |
मूरिंग स्पीड: | 9/मिनट | एंकर स्प्रोकेट की संख्या: | डबल जिप्सी |
समय सीमा: | 120 दिन | वारंटी अवधि: | प्रसव के एक साल बाद |
रंग: | ग्राहक निर्दिष्ट | बिजली की आपूर्ति: | एसी सिंगल-फेज 110V, 220V, 240V AC थ्री-फेज 220V, 380V, 440V, 660V |
संयोजन: | मुख्य रूप से बेस, वॉल फ्रेम, डबल एंकर स्प्रोकेट, ट्विस्टेड पेयर केबल ड्रम, डबल क्लच, डबल ब्रेक, ट्वि | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, बीकेआई, आईआरएस, आरएस, आदि |
उत्पाद विवरण
सिंगल जिप्सी सिंगल ड्रम सिंगल वारपिंग एंड इलेक्ट्रिक ड्रिवेन विंडलास विंच शिप डेक उपकरण
विवरण
विद्युत संयुक्त विंडलास जहाजों और समुद्री इंजीनियरिंग उपकरणों के लिए एक प्रमुख सुरक्षा उपकरण है।विंडलास की उच्च विश्वसनीयता और उन्नत प्रकृति सुनिश्चित करने के लिए, सिस्टम का चयन घरेलू या अंतरराष्ट्रीय उच्च गुणवत्ता वाले ब्रांड-नाम घटकों से बना है, और विंडलास जहाज के सामने और स्टर्न के मुख्य डेक पर स्थापित किया गया है।इसका उपयोग तब किया जाता है जब जहाज का उपयोग जहाज के बाएँ और दाएँ लंगर को उठाने, लंगर छोड़ने और जहाज के बाएँ और दाएँ किनारे पर लंगर डालने के लिए किया जाता है।एंकर विंडलैस एंकरिंग की विधि के अनुसार मैनपावर, इलेक्ट्रिक, हाइड्रोलिक, डीजल से चलने वाले आदि हैं।स्थापना और लेआउट विधियों के अनुसार, उन्हें तीन प्रकारों में विभाजित किया जाता है: क्षैतिज, लंबवत और ड्रॉप-इन प्रकार।प्रौद्योगिकी अद्यतन है, गुणवत्ता बेहतर है, और सेवा बेहतर है।क्षैतिज विंडलैस आमतौर पर वाणिज्यिक जहाजों पर उपयोग किए जाते हैं।ऊर्ध्वाधर विंडलैस को आम तौर पर वाणिज्यिक और आधिकारिक कानून प्रवर्तन नौकाओं या क्रूज जहाजों और छोटे डेक क्षेत्र वाले बार्ज पर एंकर वाइन्च कहा जाता है।
मुख्य तकनीकी विशिष्टता:
1. एंकर चेन व्यास: 90mm
2. रेटेड तनाव: 384.8kN
3. काम करने की गति: 9 मीटर / मिनट
4. ड्रम लोड: 385kN
5. समर्थन भार: 2629kN
6. मोटर शक्ति: 75/75/30 किलोवाट
7. मूरिंग गति: 9/मिनट
8. एंकर स्प्रोकेट की संख्या: डबल जिप्सी
9. लीड टाइम: 120 दिन
10. वारंटी अवधि: डिलीवरी के एक साल बाद
11. रंग: ग्राहक निर्दिष्ट
12. बिजली की आपूर्ति: एसी एकल चरण 110V, 220V, 240V
एसी तीन चरण 220V, 380V, 440V, 660V
13. संरचना: मुख्य रूप से बेस, वॉल फ्रेम, डबल एंकर स्प्रोकेट, ट्विस्टेड पेयर केबल ड्रम, डबल क्लच, डबल ब्रेक, ट्विस्टेड पेयर केबल ड्रम, रेड्यूसर, इलेक्ट्रिकल कंट्रोल बॉक्स, मास्टर कंट्रोलर, डबल एंकर गेट, डबल रोलर और अन्य घटकों से बना है। .
14. वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, बीकेआई, आईआरएस, आरएस, आदि।
आवेदन:
उत्पाद आधिकारिक कानून प्रवर्तन जहाज के मुख्य डेक और जहाज के धनुष और स्टर्न पर स्थापित है।नौकायन करते समय केबल या एंकर को उठा लिया जाता है, और जहाज के रुकने पर केबल को कड़ा या लंगर डाला जाता है।यह जहाजों के लिए एक सुरक्षा उपकरण है।
स्थापना और रखरखाव के लिए सावधानियां:
1. उपयोगकर्ता को निर्देश पुस्तिका को ठीक से रखना चाहिए।हम जहाज के मालिक को व्यक्तिगत रूप से विंडलास की पूरी प्रक्रिया और प्रदर्शन का निरीक्षण करने के लिए आमंत्रित करते हैं।विंडलास के योग्य होने की पुष्टि होने के बाद, इसे पैक करके भेज दिया जाएगा।
2. जहाज पर विंडलैस की स्थापना से यह सुनिश्चित होना चाहिए कि एंकर चेन और स्प्रोकेट के बीच रैप एंगल 117-120 डिग्री है।
3. यह सुनिश्चित किया जाना चाहिए कि एंकर चेन को बाहर ले जाने पर तीन आंखें (चेन सिलेंडर, चेन ब्रेक और स्प्रोकेट) एक पंक्ति में हों।
5. निर्देशों के अनुसार इंजन, पतवार और विद्युत कर्मियों को चालू किया जाना चाहिए!रेटेड तनाव और रेटेड गति के तहत विंडलास लगातार 30 मिनट तक काम करने में सक्षम होना चाहिए, और रेटेड तनाव के 1.5 गुना से कम नहीं के अधिभार तनाव की कार्रवाई के तहत लगातार 2 मिनट तक काम करने में सक्षम होना चाहिए;इसके अलावा, विंडलास को एक अधिभार संरक्षण उपकरण से भी सुसज्जित किया जाना चाहिए, जिसे अतिभारित होने पर चालू किया जा सकता है।मध्यम गति तक।
6. शिपयार्ड और शिपयार्ड की आवश्यकताओं के अनुसार ऑपरेटरों के लिए तकनीकी प्रशिक्षण देना!
7. यह ऑपरेशन के दौरान सुचारू रूप से और पीछे की ओर घूमने में सक्षम होना चाहिए और इसके लिए सुचारू और तेज़ स्विचिंग की आवश्यकता होती है।
मुख्य तकनीकी पैरामीटर:
चेन दीया। (मिमी) |
काम कर रहे लोड (केएन) |
काम कर रहे स्पीड (एम/मिनट) |
मूरिंग पुल (केएन) |
घाट स्पीड (एम/मिनट) |
ड्रम क्षमता (एम) |
मोटर शक्ति (किलोवाट) |
19/20.5/22 | 15.3/17.9/20.5 | 12 | 20 | 12 | 15*120 | 8.5/3.5 |
24/26/28 | 24.5/28.7/33.3 | 9 | 20 | 12 | 15*120 | 8.5/3.5 |
30 | 38.3 | 9 | 30 | 12 | Φ18*150 | 11/11/7.5 |
32/34/36 | 43.5/49.1/55.1 | 9 | 50 | 12 | Φ20.5*150 | 16/16/11 |
38/40/42 | 61.4/68.0/75 | 9 | 50 | 12 | Φ20.5*150 | 22/22/16 |
44/46/48 | 82.3/89.9/97.9 | 9 | 75 | 12 | Φ26*200 | 30/30/22 |
50/52/54 | 106.3/114.9/123.9 | 9 | 75 | 15 | Φ26*200 | 30/30/22 |
56/58/60 | 133.3/143.0/153 | 9 | 75 | 15 | Φ26*200 | 45/45/30 |
62/64 | 163.4/174.1 | 9 | 100 | 15 | 30*200 | 45/45/30 |
66/68/70 | 185.1/196.5 | 9 | 150 | 15 | Φ32.5*200 | 60/60/45 |
का आरेखणसिंगल जिप्सी सिंगल ड्रम सिंगल वारपिंग एंड इलेक्ट्रिक ड्रिवेन विंडलास विंच शिप डेक उपकरण
