उत्पाद अवलोकन

12.5–30 मिमी कॉम्पैक्ट हाइड्रोलिक एंकर विंडलास एक स्पेस-सेविंग डेक मशीन है जिसे छोटे जहाजों, वर्कबोट्स, गश्ती नौकाओं, मछली पकड़ने वाली नौकाओं और अन्य जहाजों पर एंकर चेन हैंडलिंग के लिए डिज़ाइन किया गया है, जहां फोरडेक व्यवस्था में सीमित स्थापना स्थान है। इसका उपयोग चेन जिप्सी के माध्यम से एंकर चेन को खींचने और छोड़ने के लिए किया जाता है, जिसमें एंकरिंग संचालन के लिए ब्रेक और क्लच नियंत्रण होता है।

एकीकृत हाइड्रोलिक मोटर और गियरबॉक्स व्यवस्था के साथ कॉम्पैक्ट हाइड्रोलिक विंडलास श्रृंखला। उत्पाद एक ऑफशोर एंकर-हैंडलिंग विंच नहीं है और इसे टोइंग या एएचटीएस एंकर-हैंडलिंग उपकरण के रूप में वर्णित नहीं किया जाना चाहिए। चयन को एंकर चेन व्यास, चेन ग्रेड, एंकर वजन, चेन स्टॉपर व्यवस्था, हॉज पाइप संरेखण, डेक फाउंडेशन, हाइड्रोलिक पावर यूनिट और वर्गीकरण समाज की आवश्यकता के साथ मिलकर पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: कॉम्पैक्ट हाइड्रोलिक एंकर विंडलास → एंकर चेन खींचने और छोड़ने के लिए चेन जिप्सी-संचालित उपकरण, रस्सी भंडारण उपकरण नहीं।
• एंकर चेन रेंज: 12.5–30 मिमी मानक पृष्ठ रेंज → 32 / 34 / 36 मिमी डेटा को एक्सटेंडेड कॉन्फ़िगरेशन के रूप में बैकएंड संदर्भ में रखा गया है जिसकी पुष्टि की जानी है।
• आपूर्ति की गई तालिका से रेटेड चेन पुल: 5.9–38.3 kN → चेन हैंडलिंग चयन के लिए उपयोग किया जाता है; इसे एसडब्ल्यूएल, एमबीएल, या ब्रेक होल्डिंग लोड के रूप में फिर से नहीं लिखा जाना चाहिए।
• आपूर्ति की गई तालिका से ब्रेक होल्डिंग लोड: 30–231 kN → चयनित मॉडल के लिए ब्रेक क्षमता संदर्भ; अंतिम डिजाइन आधार चेन ग्रेड और चेन-स्टॉपर व्यवस्था पर निर्भर करता है।
• चेन स्पीड: ≥9 मीटर/मिनट संदर्भ → कॉम्पैक्ट वेसल एंकरिंग ड्यूटी के लिए उपयुक्त; अंतिम गति हाइड्रोलिक प्रवाह, मोटर विस्थापन और लोड स्थिति पर निर्भर करती है।
• वार्पिंग हेड पुल: 5–30 kN → वैकल्पिक सहायक रस्सी-हैंडलिंग फ़ंक्शन, प्रमाणित मूरिंग विंच का विकल्प नहीं है जब तक कि अलग से निर्दिष्ट न किया गया हो।
• ड्राइव व्यवस्था: कॉम्पैक्ट गियरबॉक्स के साथ हाइड्रोलिक मोटर → मॉडल चयन से पहले इलेक्ट्रिक एचपीयू या वेसल हाइड्रोलिक सिस्टम की पुष्टि की जानी चाहिए।
• कॉम्पैक्ट डिजाइन फोकस: कम डेक फुटप्रिंट, सरलीकृत मशीनरी व्यवस्था, और संकीर्ण फोरडेक लेआउट पर आसान एकीकरण।

मुख्य तकनीकी पैरामीटर

कॉम्पैक्ट डिजाइन और हाइड्रोलिक ड्राइव के फायदे

• कॉम्पैक्ट व्यवस्था हाइड्रोलिक मोटर और गियरबॉक्स को जिप्सी असेंबली के करीब एकीकृत करती है, जिससे बड़े अलग ड्राइव लेआउट की तुलना में मशीनरी फुटप्रिंट कम हो जाता है।
• प्रत्येक चेन व्यास और ग्रेड के लिए एक मिलान वाली चेन जिप्सी की आवश्यकता होती है। यह नहीं माना जाना चाहिए कि एक जिप्सी 12.5–30 मिमी की पूरी रेंज में फिट बैठती है।
• हाइड्रोलिक ड्राइव एंकर चेन हैंडलिंग के लिए स्मूथ स्टार्टिंग टॉर्क और स्पीड कंट्रोल प्रदान करता है, खासकर जहां जहाज में पहले से ही हाइड्रोलिक पावर सोर्स है या एक इलेक्ट्रिक एचपीयू पास में व्यवस्थित किया जा सकता है।
• ब्रेक और क्लच सिस्टम जिप्सी को भुगतान-आउट, होल्डिंग और हीविंग संचालन के दौरान नियंत्रित करने की अनुमति देता है। ब्रेक क्षमता को चेन ग्रेड, चेन स्टॉपर व्यवस्था और अनुमोदन आवश्यकता के विरुद्ध जांचा जाना चाहिए।
• कॉम्पैक्ट डेक इंस्टॉलेशन के लिए अभी भी उचित हॉज पाइप संरेखण, चेन लॉकर लीड, ब्रेक / क्लच / हाइड्रोलिक पाइपिंग के लिए सर्विस एक्सेस और पर्याप्त डेक फाउंडेशन स्ट्रेंथ की आवश्यकता होती है।
• यदि एक सहायक वार्पिंग हेड फिट किया गया है, तो यह हल्के रस्सी-हैंडलिंग संचालन का समर्थन कर सकता है। यदि वार्पिंग हेड से मूरिंग विंच के रूप में काम करने की उम्मीद है तो एक अलग रेटेड मूरिंग ड्यूटी निर्दिष्ट की जानी चाहिए।

चयन और पूछताछ गाइड

चरण 1: एंकर चेन व्यास की पुष्टि करें: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 मिमी।

चरण 2: चेन ग्रेड, लिंक मानक, एंकर वजन, और आवश्यक एंकरिंग गहराई या चेन लंबाई व्यवस्था की पुष्टि करें।

चरण 3: रेटेड चेन पुल, शॉर्ट-टाइम पुल / ओवरलोड आवश्यकता, ब्रेक होल्डिंग लोड की पुष्टि करें, और क्या एक अलग चेन स्टॉपर फिट किया गया है।

चरण 4: कॉन्फ़िगरेशन की पुष्टि करें: सिंगल जिप्सी, डबल जिप्सी, वार्पिंग हेड, क्लच व्यवस्था, ब्रेक प्रकार, और स्थानीय / रिमोट कंट्रोल आवश्यकता।

चरण 5: हाइड्रोलिक पावर स्रोत की पुष्टि करें: मौजूदा वेसल हाइड्रोलिक सिस्टम या इलेक्ट्रिक-मोटर-संचालित एचपीयू, जिसमें दबाव, प्रवाह, बिजली की आपूर्ति और स्थापना की स्थिति शामिल है।

चरण 6: डेक जीए ड्राइंग, हॉज पाइप / स्परलिंग पाइप संरेखण, चेन लॉकर व्यवस्था, फाउंडेशन विवरण, वेसल प्रकार, क्लास आवश्यकता, मात्रा, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय प्रदान करें।

संरचना और घटक

हाइड्रोलिक मोटर | कॉम्पैक्ट गियरबॉक्स | चेन जिप्सी / केबल लिफ्टर | वार्पिंग हेड यदि निर्दिष्ट हो | ब्रेक सिस्टम | क्लच सिस्टम | मुख्य शाफ्ट और बेयरिंग | हाइड्रोलिक कंट्रोल वाल्व | एचपीयू या वेसल हाइड्रोलिक इंटरफ़ेस | डेक बेस फ्रेम | फाउंडेशन बोल्ट / वेल्डिंग इंटरफ़ेस जैसा लागू हो

कस्टम विशेषताएँ

• उत्पाद श्रेणी: हाइड्रोलिक एंकर विंडलास → एंकर चेन हैंडलिंग के लिए कॉम्पैक्ट डेक मशीनरी।
• चेन रेंज: 12.5–30 मिमी मानक पृष्ठ रेंज → जिप्सी प्रोफाइल को वास्तविक चेन व्यास और ग्रेड से मेल खाना चाहिए।
• चेन पुल: आपूर्ति की गई तालिका से 5.9–38.3 kN → अंतिम मान को क्लास गणना और चयनित चेन ग्रेड के विरुद्ध जांचा जाना चाहिए।
• ब्रेक होल्डिंग लोड: आपूर्ति की गई तालिका से 30–231 kN → चेन ब्रेकिंग लोड के समान नहीं है और स्वचालित रूप से एक प्रूफ टेस्ट मान नहीं है।
• ड्राइव प्रकार: हाइड्रोलिक → इलेक्ट्रिक एचपीयू, वेसल हाइड्रोलिक पावर, दबाव, प्रवाह और कूलिंग व्यवस्था की पुष्टि की जानी चाहिए।
• कॉन्फ़िगरेशन: वैकल्पिक वार्पिंग हेड के साथ सिंगल / डबल जिप्सी → वेसल एंकरिंग व्यवस्था और डेक स्पेस के अनुसार चुना गया।
• नियंत्रण प्रकार: स्थानीय जॉयस्टिक या कंट्रोल वाल्व संदर्भ के रूप में → यदि आवश्यक हो तो रिमोट कंट्रोल, इमरजेंसी स्टॉप और इंटरलॉक फ़ंक्शन निर्दिष्ट किए जाने चाहिए।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग सिस्टम समुद्री वातावरण और ग्राहक की आवश्यकता का पालन करता है।
• प्रमाणपत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → क्लास प्रमाणपत्र, निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, और परीक्षण रिपोर्ट का उत्पादन से पहले सहमत होना चाहिए।

यह कैसे काम करता है

हाइड्रोलिक पावर वेसल हाइड्रोलिक सिस्टम या इलेक्ट्रिक एचपीयू द्वारा आपूर्ति की जाती है → हाइड्रोलिक मोटर कॉम्पैक्ट गियरबॉक्स चलाती है → जिप्सी मिलान वाली एंकर चेन को संलग्न करती है → क्लच ड्राइव और जिप्सी के बीच कनेक्शन को नियंत्रित करता है → ब्रेक होल्डिंग और भुगतान-आउट स्थिति को नियंत्रित करता है → एंकर चेन लोड विंडलास बेस और डेक फाउंडेशन के माध्यम से स्थानांतरित होता है

अनुप्रयोग

छोटे जहाज | वर्कबोट्स | मछली पकड़ने वाली नौकाएं | गश्ती नौकाएं | बार्ज | यूटिलिटी वेसल्स | संकीर्ण फोरडेक व्यवस्था | कॉम्पैक्ट एंकर चेन हैंडलिंग सिस्टम | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

परियोजना की आवश्यकता, निरीक्षण का दायरा, सामग्री का पता लगाने की क्षमता, परीक्षण की आवश्यकता और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता टेस्ट सर्टिफिकेट।

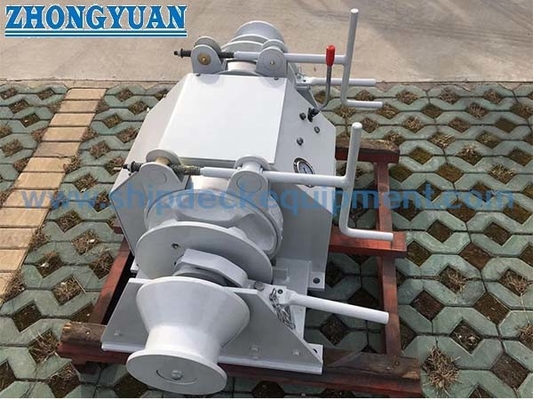

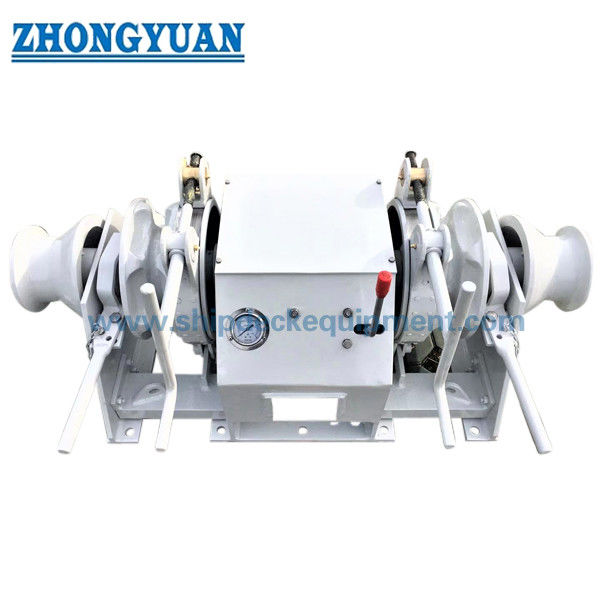

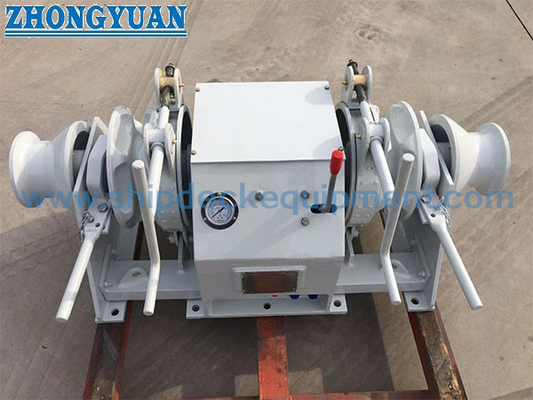

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह उत्पाद एक एंकर विंडलास है या एक ऑफशोर एंकर-हैंडलिंग विंच?

A1: यह जहाज के एंकर चेन को खींचने और छोड़ने के लिए एक कॉम्पैक्ट हाइड्रोलिक एंकर विंडलास है। इसे एएचटीएस टोइंग या एंकर-हैंडलिंग संचालन के लिए ऑफशोर एंकर-हैंडलिंग विंच के रूप में वर्णित नहीं किया जाना चाहिए जब तक कि एक अलग परियोजना डिजाइन उस दायरे की पुष्टि न करे।

Q2: क्या एक विंडलास 12.5 मिमी से 30 मिमी तक सभी चेन आकारों को कवर कर सकता है?

A2: नहीं। पृष्ठ रेंज एक श्रृंखला का वर्णन करती है। वास्तविक जिप्सी को चयनित चेन व्यास, चेन ग्रेड और लिंक ज्यामिति से मेल खाना चाहिए। चेन पुल, ब्रेक लोड, मोटर पावर और हाइड्रोलिक पैरामीटर मॉडल द्वारा चुने जाते हैं।

Q3: कोटेशन से पहले क्या जानकारी आवश्यक है?

A3: चेन व्यास, चेन ग्रेड, एंकर वजन, चेन लंबाई / एंकरिंग गहराई, आवश्यक पुल, ब्रेक होल्डिंग लोड, चेन स्टॉपर व्यवस्था, हाइड्रोलिक पावर स्रोत, वेसल पावर सप्लाई, इंस्टॉलेशन ड्राइंग, क्लास आवश्यकता, मात्रा, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय की पुष्टि करें।
