36 मिमी इलेक्ट्रिक-हाइड्रोलिक तार रस्सी लंगर विंच -- एकल ड्रम समुद्री लंगर हैंडलिंग और मोरिंग विंच

36 मिमी इलेक्ट्रिक-हाइड्रोलिक तार रस्सी लंगर विंच -- एकल ड्रम समुद्री लंगर हैंडलिंग और मोरिंग विंच

उत्पाद का अवलोकन

36 मिमी विद्युत-हाइड्रोलिक तार रस्सी लंगर लिंच एक क्षैतिज एकल-ड्रम डेक मशीन है जो तार रस्सी लंगर व्यवस्था का उपयोग करने वाले जहाजों के लिए है।लंगर घुमाया मुख्य लचीला सदस्य के रूप में स्टील तार रस्सी का उपयोग करता है, जहाज़ की व्यवस्था और वर्गीकरण के नियमों द्वारा आवश्यक होने पर लंगर के निकट स्थापित एक छोटी लंबाई की लंगर श्रृंखला के साथ। ड्रम तार रस्सी को संग्रहीत करता है,जबकि विद्युत चालित हाइड्रोलिक पावर यूनिट नियंत्रित उठाने और भुगतान के लिए हाइड्रोलिक मोटर की आपूर्ति करता है.

यह विन्यास एक केबल लिफ्टर के साथ एक पारंपरिक चेन-केबल विंडलास से अलग है। यह एंकर चेन की पूरी लंबाई को स्टोर करने के साथ जुड़े स्थान और वजन को कम कर सकता है,लेकिन यह स्वचालित रूप से सभी चेन स्टॉवेज या एंकर-जेब आवश्यकताओं को नहीं हटाता हैलंगर, तार रस्सी, छोटी श्रृंखला, फेयरलीड/स्टैम संपर्क ज्यामिति, ड्रम क्षमता, ब्रेक होल्डिंग बेस, डेक फाउंडेशन, हाइड्रोलिक पावर यूनिट, नियंत्रण,और वर्ग अनुमोदन को विनिर्माण से पहले एक एंकरिंग सिस्टम के रूप में जांचना चाहिए.

त्वरित विनिर्देश

• लंगर तार रस्सीः 36 मिमी संदर्भ आकार → रस्सी निर्माण, ग्रेड, न्यूनतम टूटने भार, समाप्ति और संक्षारण सुरक्षा लंगर की व्यवस्था के साथ पुष्टि की जानी चाहिए।
• संदर्भ कार्य भारः 55.1 kN → 36 मिमी के आकार के लिए कैटलॉग मान; सटीक ड्रम-लेयर आधार और कर्तव्य परिभाषा को अनुमोदित गणना पर पुष्टि की जानी चाहिए।
• रेफ़रेंशियल होल्डिंग/सपोर्टिंग लोडः 329 kN → कैटलॉग वैल्यू; पुष्टि करें कि क्या यह आवश्यक ब्रेक होल्डिंग लोड है और जिस परत पर यह लागू होता है।
• लंगर पुनर्प्राप्ति गतिः ≥9 m/min → सामान्य लंगर पुनर्प्राप्ति कार्य के लिए उपयुक्त; अंतिम गति लंगर द्रव्यमान, गहराई, रस्सी की लंबाई और उपलब्ध हाइड्रोलिक शक्ति के साथ जाँच की जाती है।
• घुमावदार/मोर्निंग फ़ंक्शनः 40 kN ≥12 m/min पर जब घुमावदार अंत/मोर्निंग फ़ंक्शन प्रस्तावित विन्यास में शामिल हो तो कैटलॉग संदर्भ के रूप में लागू होता है।
• ड्राइव प्रणालीः इलेक्ट्रिक मोटर संचालित एचपीयू + हाइड्रोलिक मोटर → नियंत्रित कम गति के टॉर्क और लचीली उपकरण व्यवस्था प्रदान करता है।
• नियंत्रण: परियोजना की आवश्यकता के अनुसार उपलब्ध रिमोट कंट्रोल के साथ स्थानीय नियंत्रण → आपातकालीन रोक, निगरानी और इंटरलॉक डिजाइन के दौरान पुष्टि की जाती है।
• बिजली आपूर्ति संदर्भः AC 380 V / 50 Hz / 3Ph, AC 415 V / 50 Hz / 3Ph, या AC 440 V / 60 Hz / 3Ph → अंतिम मोटर, स्टार्टर, सुरक्षा, और HPU चयन पोत विद्युत प्रणाली का पालन करें।

36 मिमी संदर्भ तकनीकी मापदंड

तार रस्सी और लघु श्रृंखला लंगर व्यवस्था

तार रस्सी लंगर को केवल लिंच के विकल्प के बजाय एक पूर्ण जहाज लंगर व्यवस्था के रूप में माना जाना चाहिए। वर्तमान IACS UR A1 Rev.8 श्रृंखला केबल के स्थान पर तार रस्सी केवल परिभाषित शर्तों के तहत और लागू वर्गीकरण समाज के नियमों के अधीन अनुमति देता है.

• 90 मीटर से कम लंबाई के जहाजों के लिए, IACS UR A1 में ऐसे उपयोग शामिल हैं जहां लंगर सामान्य अस्थायी लंगर लगाने के बजाय आपातकालीन उद्देश्यों के लिए है,या जब लंगर लगाने वाले उपकरण का उपयोग कम से कम चार लंगर लगाने वाले बिंदुओं के साथ स्थिति के लिए किया जाता है.
• 40 मीटर से कम लंबाई के जहाजों के लिए जो चेन केबल के स्थान पर तार रस्सी का उपयोग करते हैं, नियम में तार रस्सी की लंबाई और ताकत के लिए विशेष आवश्यकताएं, लंगर वजन में वृद्धि,तार रस्सी और लंगर के बीच एक छोटी श्रृंखला लंबाई, उपयुक्त संपर्क त्रिज्या, और रखरखाव / निरीक्षण मार्गदर्शन।
• छोटी लंगर श्रृंखला, लंगर का बन्धन, तार-रोब समाप्ति, अंगूठी/सोकेट और कनेक्टिंग लिंक को एक लोड पथ के रूप में चुना जाना चाहिए।36 मिमी के तार रस्सी व्यास को छोटी श्रृंखला व्यास के रूप में नहीं माना जाना चाहिए.
• सभी तार रस्सी संपर्क सतहों, fairleads, रोलर्स, स्टेम या सीसा सतहों सहित, रस्सी व्यास और झुकने की आवश्यकता के लिए उपयुक्त ज्यामिति की जरूरत है।अंतिम त्रिज्या और रस्सी नेतृत्व अनुमोदित पोत व्यवस्था द्वारा पुष्टि की जानी चाहिए.
• एक पारंपरिक पूर्ण लंबाई चेन लॉकर की आवश्यकता नहीं हो सकती है जब मुख्य लंगर लंगर ड्रम पर संग्रहीत किया जाता है, लेकिन छोटी चेन, लंगर, जल निकासी, रस्सी का नेतृत्व,और स्टोवेज व्यवस्था अभी भी इंजीनियरिंग की पुष्टि की आवश्यकता है.

हाइड्रोलिक ड्राइव, ब्रेक और नियंत्रण

• विद्युत-हाइड्रोलिक ड्राइव एक HPU के माध्यम से पोत की विद्युत आपूर्ति को ड्रम ड्राइव से अलग करता है,हाइड्रोलिक मोटर को लंगर वसूली और भुगतान के दौरान नियंत्रित गति और टोक़ प्रदान करने की अनुमति देता है.
• एचपीयू का आकार आवश्यक कार्य खींच, गति, हाइड्रोलिक मोटर विस्थापन/टॉर्क, सिस्टम दबाव, प्रवाह, कार्य चक्र और परिवेश की स्थिति से निर्धारित किया जाना चाहिए।36 मिमी मॉडल के लिए सटीक दबाव और प्रवाह प्रदान नहीं किया गया था और किसी अन्य आकार ड्राइंग से कॉपी नहीं किया जाना चाहिए.
• आवश्यक स्थैतिक भार और संबंधित ड्रम परत के आधार पर ब्रेक क्षमता की पुष्टि की जानी चाहिए।कैटलॉग शब्द ′′सपोर्टिंग लोड′′ को केवल तब तक रखरखाव भार संदर्भ के रूप में माना जाता है जब तक कि ब्रेक गणना और वर्ग की आवश्यकता की पुष्टि नहीं की जाती है.
• स्थानीय नियंत्रणों को ऑपरेटर को स्पष्ट लिव-आउट नियंत्रण और आपातकालीन रोक देना चाहिए। रिमोट कंट्रोल, लोड संकेत, रस्सी लंबाई/गति निगरानी, दबाव संकेत,और अलार्म जब निर्दिष्ट की व्यवस्था की जा सकती है.
• हाइड्रोलिक पाइपिंग, राहत वाल्व सेटिंग, तेल की स्वच्छता, कूलर/हीटर की आवश्यकता, जलाशय की व्यवस्था और नली या पाइप रूटिंग को पोत स्थापना वातावरण के साथ अंतिम रूप दिया जाना चाहिए।

चयन और प्रणाली एकीकरण गाइड

चरण 1: पोत के प्रकार, पोत की लंबाई, लंगर डालने की ड्यूटी, सामान्य/आपातकालीन/स्थिति उपयोग, लंगर लगाने का स्थान, पानी की गहराई, ध्वज और वर्गीकरण समाज की पुष्टि करें।

चरण 2: लंगर के प्रकार और द्रव्यमान, 36 मिमी के तार रस्सी निर्माण और एमबीएल, आवश्यक रस्सी की लंबाई, अंत समाप्ति, छोटी श्रृंखला व्यास / ग्रेड / लंबाई, चेन, घुमावदार की पुष्टि करें,और लंगर कनेक्शन ड्राइंग.

चरण 3: आवश्यक काम कर रहे खींचने, स्थैतिक पकड़ लोड, वसूली गति, भुगतान नियंत्रण, डिजाइन ड्रम परत, लंगर डालने की गहराई की पुष्टि करें और क्या सूची 55।1 kN / 329 kN मान स्वीकृत प्रणाली गणना को संतुष्ट करते हैं.

चरण 4: ड्रम कोर व्यास, फ्लैंज व्यास, प्रयोग करने योग्य चौड़ाई, 36 मिमी तार रस्सी क्षमता, फ्लीट कोण, लीड दिशा, फेयरलीड / रोलर व्यवस्था, न्यूनतम झुकने की त्रिज्या की पुष्टि करें।और रस्सी को घुमावदार करने की विधि.

चरण 5: 40 kN संदर्भ खींच, विरूपण अंत का आकार, विरूपण लाइन का प्रकार, लीड की दिशा और क्या विरूपण ऑपरेशन लंगर ऑपरेशन से स्वतंत्र है, सहित विरूपण / लंगर की आवश्यकता की पुष्टि करें.

चरण 6: एचपीयू स्थान, विद्युत आपूर्ति, हाइड्रोलिक दबाव/प्रवाह, मोटर कर्तव्य, स्थानीय/रिमोट कंट्रोल, आपातकालीन रोक, निगरानी, पर्यावरण संरक्षण, हीटिंग/कूलिंग की पुष्टि करें।और शोर आवश्यकताएं.

चरण 7: डेक फाउंडेशन/प्रबलित ड्राइंग, उपलब्ध स्थापना स्थान, रखरखाव तक पहुंच, कोटिंग सिस्टम, प्रमाणपत्र का दायरा, मात्रा, गंतव्य और आवश्यक वितरण समय प्रदान करें।

संरचना और कार्यात्मक घटक

Single wire-rope drum | Drum shaft and bearings | Hydraulic motor | Reduction / transmission arrangement to be confirmed | Brake mechanism | Warping end when specified | Steel wire rope anchoring system | Short anchor chain near anchor | Base frame | Electric-hydraulic power unit | Local / remote control system

इंजीनियरिंग और स्थापना के फायदे

• एकल-ड्रम निर्माण लंगर तार रस्सी के लिए एक प्रत्यक्ष भंडारण और खींचने का मार्ग प्रदान करता है और एक वर्ग-अनुमोदित तार रस्सी लंगर प्रणाली का उपयोग किया जाता है जहां डेक मशीनरी लेआउट को सरल कर सकता है।
• हाइड्रोलिक ड्राइव नियंत्रित कम गति वाले टॉर्क प्रदान करता है और एचपीयू को डेक लेआउट, रखरखाव पहुंच, शोर और पाइपिंग प्रतिबंधों के अनुरूप तैनात करने की अनुमति देता है।
• प्राथमिक लंगर के रूप में तार रस्सी का उपयोग एक पूर्ण श्रृंखला केबल के साथ जुड़े वॉल्यूम को कम कर सकता है, लेकिन लाभ पूर्ण लंगर, छोटी श्रृंखला, ड्रम, रस्सी लीड पर निर्भर करता है,और स्टॉकिंग व्यवस्था.
• एक warping अंत एक अतिरिक्त लाइन हैंडलिंग समारोह प्रदान कर सकते हैं जब शामिल,एक डेक मशीन को एक पूर्ण स्वचालित लंगर लिंच के रूप में वर्णित किए बिना लंगर लगाने और सीमित लंगर लगाने / विकृत कर्तव्यों का समर्थन करने की अनुमति देता है.
• काम करने वाले खींचने, ब्रेक पकड़ लोड, रस्सी लीड कोण, और गतिशील संचालन से नींव भार को डेक संरचना में स्थानांतरित किया जाना चाहिए। नींव बोल्ट / वेल्डिंग, स्थानीय डेक सुदृढीकरण,और संरेखण अनुमोदित जीए और भार गणना से अंतिम रूप दिया जाता है.

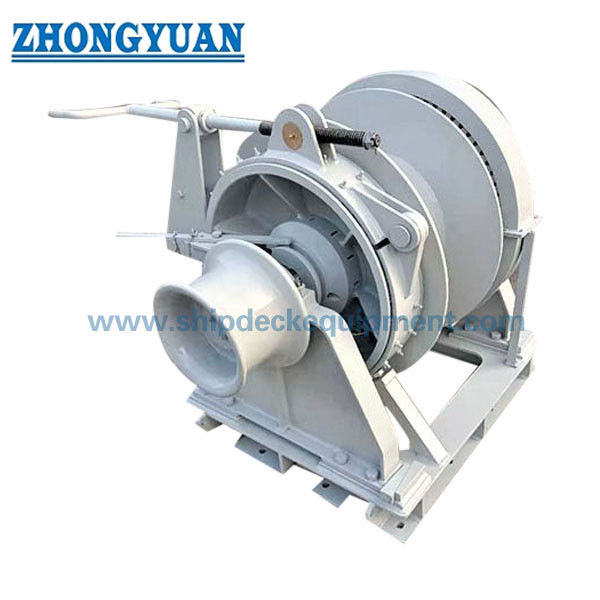

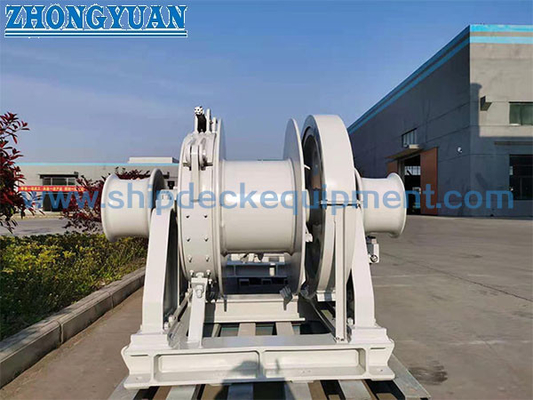

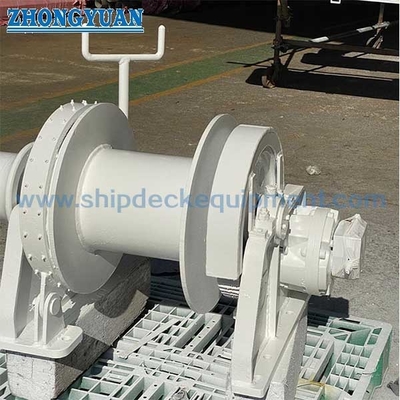

• उत्पाद की तस्वीरों में एक निर्मित स्टील फ्रेम, ड्रम, ब्रेक व्यवस्था, वक्र सिर और हाइड्रोलिक ड्राइव घटकों को दिखाया गया है; अंतिम घटक प्रकार, गियरबॉक्स व्यवस्था, ब्रेक एक्शन,और सुरक्षा वास्तविक 36 मिमी उत्पादन ड्राइंग का पालन करना चाहिए.

कस्टम विशेषताएं

• उत्पाद का प्रकारः एकल-ड्रम तार रस्सी लंगर लिंच → मुख्य लंगर के रूप में स्टील तार रस्सी के साथ लंगर हैंडलिंग के लिए।
• संदर्भ रस्सी का आकारः 36 मिमी → निर्माण, एमबीएल, बिछाने की दिशा, कोटिंग/गल्वानाइजिंग, सॉकेट या समाप्ति और आवश्यक लंबाई की पुष्टि करें।
• ड्राइवः इलेक्ट्रिक-हाइड्रोलिक → इलेक्ट्रिक मोटर एचपीयू को चलाता है; हाइड्रोलिक मोटर ड्रम को चलाता है।
• संदर्भ कार्य भारः 55.1 kN → अनुमोदित शुल्क और ड्रम-लेयर परिभाषा के अधीन कैटलॉग मूल्य।
• रेफ़रेंस होल्डिंग लोडः 329 kN → ब्रेक होल्डिंग आवश्यकता और परीक्षण आधार के रूप में पुष्टि की जानी है।
• विक्षेपण कार्यः 40 kN ≥12 m/min संदर्भ → केवल जब विक्षेपण अंत / लंगर समारोह शामिल है।
• रस्सी क्षमताः पुष्टि की जानी है → 36 मिमी के तार रस्सी, लंगर डालने की गहराई, मृत लपेटें और उपयोग करने योग्य ड्रम वॉल्यूम के लिए गणना की जानी चाहिए।
• सतह संरक्षणः पोत विनिर्देश के अनुसार समुद्री कोटिंग प्रणाली → सा 21⁄2 विस्फोट तैयारी और ईपोक्सी आधारित कोटिंग को हल्के स्टील के घटकों के लिए निर्दिष्ट किया जा सकता है।
• नियंत्रण: स्थानीय/दूरस्थ → अंतिम आपातकालीन रोक, इंटरलॉक, निगरानी और संलग्नक सुरक्षा पोत और वर्ग की आवश्यकताओं का पालन करें।

यह कैसे काम करता है

Electric motor drives the hydraulic power unit → Hydraulic pressure drives the hydraulic motor → The single drum heaves in or pays out the 36 mm anchor wire rope → The short chain near the anchor provides the approved anchor-end connection → Brake holds the drum when the anchor line is secured → Warping end can handle a mooring line when included and operated within its rated pull

आवेदन

Small craft and workboats with approved wire-rope anchoring arrangements | Harbor and service vessels | Shallow-water engineering vessels | Emergency anchoring arrangements where accepted by class | Multi-point positioning applications subject to project approval | Vessels requiring compact anchor-wire storage and hydraulic deck machinery

प्रमाणन और अनुमोदन

वर्गीकरण निरीक्षण और प्रमाणपत्रों को पोत वर्ग, अनुमोदित चित्र, भार गणना, हाइड्रोलिक/इलेक्ट्रिकल दस्तावेज, सामग्री की ट्रेस करने की क्षमता, परीक्षण दायरे के अनुसार व्यवस्थित किया जा सकता है।और सर्वेयर की उपस्थितिप्रमाणपत्र प्रकार और वर्ग अनुमोदन परियोजना आवश्यकताओं के अधीन हैं और प्रत्येक इकाई के साथ स्वचालित रूप से शामिल नहीं होते हैं।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या यह तार रस्सी लंगर लिंच पूरी तरह से एक चेन लॉकर की आवश्यकता को समाप्त करता है?

A1: स्वचालित रूप से नहीं। मुख्य स्टील तार रस्सी ड्रम पर संग्रहीत है, इसलिए एक अनुमोदित व्यवस्था में एक पारंपरिक पूर्ण लंबाई श्रृंखला लॉकर से बचा जा सकता है।लंगर अभी भी एक छोटी श्रृंखला लंबाई का उपयोग करता है जहां आवश्यक हो, और चेन/एंकर स्टोवेज, ड्रेनेज, रस्सी लीड, फेयरलीड सतहों और वर्ग अनुमोदन को पोत के लिए इंजीनियर किया जाना चाहिए।

Q2: क्या ₹36mm ₹ का अर्थ है एंकर चेन का व्यास?

उत्तर 2: इस पृष्ठ पर, 36 मिमी को लंगर स्टील तार रस्सी के व्यास के रूप में माना जाता है क्योंकि उत्पाद एकल ड्रम तार रस्सी लंगर लिंच है।लघु लंगर श्रृंखला व्यास और ग्रेड अलग डिजाइन आइटम हैं और आवश्यक ताकत और अनुमोदित लंगर व्यवस्था से चुना जाना चाहिए.

प्रश्न 3: किसी ठोस उद्धरण से पहले किस जानकारी की आवश्यकता होती है?

A3: पोत का प्रकार और लंबाई, वर्ग समाज, लंगर द्रव्यमान, लंगर डालने का कर्तव्य, पानी की गहराई, 36 मिमी तार रस्सी विनिर्देश और लंबाई, छोटी श्रृंखला विनिर्देश,आवश्यक कार्य और रखरखाव भार, ड्रम क्षमता, warping आवश्यकता, एचपीयू और बिजली की आपूर्ति, नियंत्रण दर्शन, नींव / जीए ड्राइंग, मात्रा, गंतव्य, और वितरण की तारीख।
