10 इंच का पॉलिश स्टेनलेस स्टील फिक्स्ड टोइंग चॉक

10-इंच पॉलिश स्टेनलेस स्टील फिक्स्ड टोइंग चॉक इनलैंड बार्ज और वर्कबोट के लिए

उत्पाद अवलोकन

10-इंच पॉलिश स्टेनलेस स्टील फिक्स्ड टोइंग चॉक एक कास्ट डेक फिटिंग है जिसका उपयोग टोइंग वायर, सिंथेटिक टोइंग लाइन, या बार्ज रिगिंग को एक परिभाषित लीड पॉइंट से गुजारने के लिए किया जाता है। यह मुख्य रूप से अमेरिकी इनलैंड बल्क बार्ज, टैंक बार्ज, वर्कबोट, टोबोट और संबंधित हार्बर या फ्लीट ऑपरेशंस के लिए अभिप्रेत है जहाँ एक फिक्स्ड, स्मूथ रोप-कॉन्टैक्ट पाथ की आवश्यकता होती है।

वन-पीस स्टेनलेस स्टील कास्टिंग लाइन पाथ पर तेज स्थानीय संपर्क को कम करने के लिए एक घुमावदार गले और गोल सेक्शन ट्रांज़िशन का उपयोग करती है। मिरर या हाई-पॉलिश फिनिशिंग सतह की चिकनाई में सुधार करती है और नियमित सफाई को सरल बनाती है, जबकि अंतिम चयन को टोइंग व्यवस्था, लाइन व्यास, लोड दिशा, लीड एंगल, सपोर्टिंग डेक या बुल्wark संरचना, निरीक्षण दायरे और स्वीकृत जहाज ड्राइंग के विरुद्ध सत्यापित किया जाना चाहिए।

त्वरित विनिर्देश

• नाममात्र प्रकार: 10-इंच फिक्स्ड टोइंग चॉक → इनलैंड बार्ज और वर्कबोट टोइंग व्यवस्था के लिए कॉम्पैक्ट फिक्स्ड लाइन गाइड।
• रेटेड SWL: 65 t जैसा प्रदान किया गया → ऑर्डर से पहले लोड दिशा, स्वीकार्य लीड एंगल, डिज़ाइन फैक्टर और स्वीकृत आधार की पुष्टि की जानी चाहिए।
• मुख्य आयाम: A 534 × B 435 × C 370 मिमी → डेक या बुल्wark व्यवस्था समीक्षा के लिए मुख्य एनवेलोप आयाम।
• कास्टिंग सामग्री: स्टेनलेस स्टील SUS304 या SUS316 के रूप में निर्दिष्ट → सटीक कास्ट ग्रेड, रसायन विज्ञान, हीट ट्रीटमेंट और MTC आधार की पुष्टि की जानी है।
• विनिर्माण प्रक्रिया: सिलिका-सोल इन्वेस्टमेंट कास्टिंग → अंतिम पॉलिशिंग से पहले नियंत्रित ज्यामिति और एक चिकनी एज़-कास्ट सतह का समर्थन करता है।
• सतह फिनिश: हाई पॉलिश, मिरर पॉलिश, या लाइट पॉलिश → रस्सी-संपर्क आवश्यकता, उपस्थिति और रखरखाव वरीयता के अनुसार चुनें।
• निरीक्षण विकल्प: रेडियोग्राफिक परीक्षा और पुल-लोड परीक्षण → दायरा, परीक्षण लोड, स्वीकृति मानदंड और गवाह को निरीक्षण योजना में सहमत होना चाहिए।
• इकाई वजन: लगभग 90 किग्रा → हैंडलिंग, फाउंडेशन प्लानिंग, पैकिंग और माल ढुलाई अनुमान के लिए उपयोगी।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: आवेदन जहाज और टोइंग व्यवस्था की पुष्टि करें: इनलैंड बल्क बार्ज, टैंक बार्ज, वर्कबोट, टोबोट, पुशबोट, हार्बर टो, या फ्लीट सेवा।

चरण 2: लाइन प्रकार और व्यास, अपेक्षित अधिकतम लाइन लोड, लोड दिशा, क्षैतिज और ऊर्ध्वाधर लीड कोण की पुष्टि करें, और क्या बताई गई 65 t SWL एक परिभाषित डिज़ाइन दिशा पर लागू होती है।

चरण 3: डेक या बुल्wark मोटाई, सुदृढीकरण, वेल्ड तैयारी, और उपलब्ध माउंटिंग स्पेस सहित स्थापना स्थिति और सहायक संरचना ड्राइंग प्रदान करें।

चरण 4: आवश्यक कास्ट स्टेनलेस ग्रेड की पुष्टि करें, जिसमें शासी ASTM, JIS, EN, या परियोजना सामग्री पदनाम, हीट ट्रीटमेंट स्थिति, और सामग्री ट्रेसबिलिटी शामिल है।

चरण 5: पॉलिशिंग स्तर और निरीक्षण योजना की पुष्टि करें: दृश्य और आयामी निरीक्षण, RT विस्तार, पुल-लोड या प्रूफ-लोड आवश्यकता, परीक्षण फिक्स्चर, स्वीकृति मानदंड, और गवाह आवश्यकता।

चरण 6: मात्रा, आवश्यक प्रमाण पत्र का दायरा, क्लास सोसाइटी या मालिक की आवश्यकता, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, और उत्पाद या स्थापना तस्वीरें यदि उपलब्ध हों, प्रदान करें।

संरचना

वन-पीस स्टेनलेस स्टील कास्टिंग | फिक्स्ड डेक या बुल्wark माउंटिंग बॉडी | घुमावदार टोइंग-लाइन थ्रोट | गोल सेक्शन ट्रांज़िशन | पॉलिश रस्सी-संपर्क सतह | सहायक जहाज संरचना में लोड-ट्रांसफर क्षेत्र

कास्टिंग, टोइंग और इंस्टॉलेशन के फायदे

• घुमावदार रस्सी-संपर्क पथ चयनित लीड के माध्यम से टोइंग वायर या रस्सी को गाइड करने में मदद करता है, जबकि चॉक पर तेज किनारों और अचानक स्थानीय झुकने को कम करता है।
• सेक्शन में गोल परिवर्तन कास्टिंग के माध्यम से एक चिकनी संरचनात्मक लोड पाथ का समर्थन करते हैं; अंतिम डिज़ाइन दिशा और अनुमेय साइड लीड को अभी भी गणना या स्वीकृत ड्राइंग द्वारा सत्यापित किया जाना चाहिए।
• सिलिका-सोल कास्टिंग खुरदरी रेत-कास्ट फिनिशिंग की तुलना में सख्त सतह और आयामी नियंत्रण का समर्थन कर सकती है, लेकिन कास्टिंग की सुदृढ़ता को दोष-मुक्त के रूप में वर्णित करने के बजाय सहमत निरीक्षण दायरे द्वारा प्रदर्शित किया जाना चाहिए।
• एक पॉलिश स्टेनलेस स्टील संपर्क सतह लाइन पाथ पर कोटिंग क्षति को कम करती है और सफाई को सरल बना सकती है; यह पहनने, विरूपण, जंग, या रस्सी क्षति के निरीक्षण की आवश्यकता को दूर नहीं करती है।
• SUS316-प्रकार की सामग्री आम तौर पर तब मानी जाती है जब अधिक क्लोराइड प्रतिरोध की आवश्यकता होती है, जबकि वास्तविक कास्ट ग्रेड और सेवा वातावरण को खरीद विनिर्देश में बताया जाना चाहिए।
• चॉक और इसका डेक या बुल्wark फाउंडेशन एक लोड-ट्रांसफर सिस्टम के रूप में कार्य करते हैं। इसलिए फाउंडेशन डिजाइन, सुदृढीकरण, वेल्ड विवरण और इंस्टॉलेशन निरीक्षण कास्टिंग जितना ही महत्वपूर्ण हैं।
• RT और पुल-लोड परीक्षण परियोजना की आवश्यकता के अनुसार व्यवस्थित किए जा सकते हैं, लेकिन परीक्षा क्षेत्र, परीक्षण लोड, होल्डिंग समय, स्वीकृति मानदंड और गवाह बिंदुओं को उत्पादन से पहले पुष्टि की जानी चाहिए।

कस्टम विशेषताएँ

• उत्पाद प्रकार: फिक्स्ड टोइंग चॉक → एक नॉन-लिफ्टिंग डेक फिटिंग जिसका उपयोग टोइंग या रिगिंग लाइनों को गाइड करने के लिए किया जाता है।
• प्राथमिक बाजार: अमेरिकी इनलैंड जलमार्ग जहाज → बल्क बार्ज, टैंक बार्ज, वर्कबोट, टोबोट और फ्लीट ऑपरेशंस के लिए अभिप्रेत है।
• नाममात्र आकार: 10 इंच → पुष्टि करें कि क्या यह लाइन ओपनिंग, उत्पाद श्रृंखला, या ग्राहक ड्राइंग पदनाम को संदर्भित करता है।
• रेटेड लोड: 65 t SWL जैसा आपूर्ति किया गया → डिज़ाइन दिशा, लीड एंगल, सुरक्षा कारक, परीक्षण लोड और अनुमोदन आधार की पुष्टि करें।
• सामग्री: SUS304 / SUS316 कास्ट स्टेनलेस स्टील → सटीक कास्टिंग मानक और ग्रेड PO और सामग्री प्रमाण पत्र पर बताया जाना है।
• कास्टिंग प्रक्रिया: सिलिका-सोल इन्वेस्टमेंट कास्टिंग → पॉलिशिंग से पहले नियंत्रित ज्यामिति और बेहतर सतह गुणवत्ता के लिए चुना गया।
• सतह उपचार: हाई पॉलिश / मिरर पॉलिश / लाइट पॉलिश → सभी सतहों या रस्सी-संपर्क सतहों पर आवश्यक फिनिश को परिभाषित करें।
• गुणवत्ता नियंत्रण: RT और पुल-लोड परीक्षण उपलब्ध → सहमत प्रक्रिया, स्वीकृति मानक और गवाह दायरे के अधीन।
• प्रमाण पत्र दायरा: निर्माता की निरीक्षण रिपोर्ट, सामग्री प्रमाण पत्र, और वर्ग-संबंधित दस्तावेज → आदेश और अनुमोदन प्रक्रिया के अनुसार उपलब्ध।

यह कैसे काम करता है

टोइंग वायर या रस्सी चॉक तक पहुंचती है → घुमावदार पॉलिश थ्रोट लाइन लीड को नियंत्रित करता है → संपर्क लोड कास्ट बॉडी के माध्यम से वितरित किया जाता है → फिक्स्ड माउंटिंग और प्रबलित जहाज संरचना लोड को डेक या बुल्wark में स्थानांतरित करती है

अनुप्रयोग

अमेरिकी इनलैंड बल्क बार्ज | टैंक बार्ज और ऑयल बार्ज | वर्कबोट | ड्राइंग द्वारा अनुमोदित टोबोट और पुशबोट | हार्बर और फ्लीट टोइंग व्यवस्था | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

ABS-संबंधित अनुमोदन या सर्वेक्षण उपस्थिति केवल परियोजना विनिर्देश, स्वीकृत ड्राइंग, निरीक्षण दायरे और वर्ग प्रक्रिया के अनुसार व्यवस्थित की जा सकती है। निर्माता के निरीक्षण रिकॉर्ड और सामग्री प्रमाण पत्र खरीद आदेश के अनुसार उपलब्ध हैं।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता टेस्ट सर्टिफिकेट।

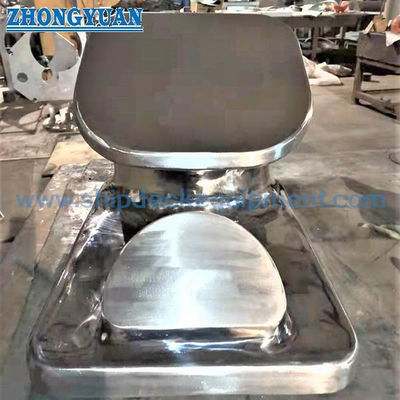

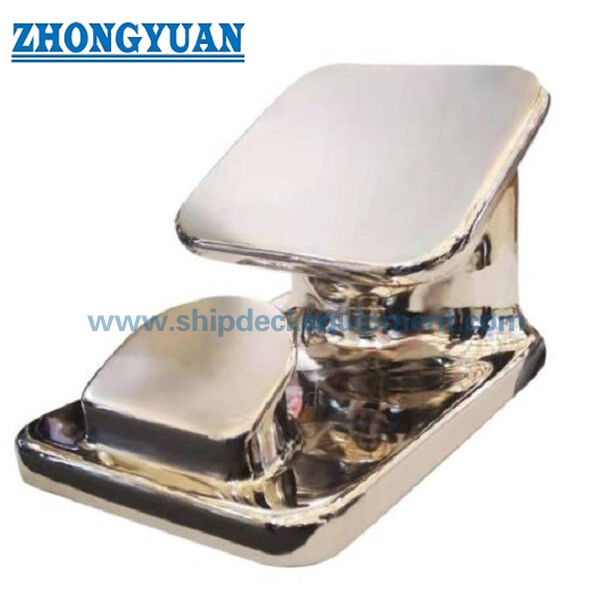

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या 65 t SWL का उपयोग हर टोइंग दिशा के लिए किया जा सकता है?

A1: नहीं। आपूर्ति की गई SWL को एक परिभाषित लोड दिशा और स्वीकार्य लीड-एंगल रेंज से जोड़ा जाना चाहिए। जहाज डिजाइनर या वर्ग-अनुमोदित ड्राइंग को वास्तविक टोइंग ज्यामिति के लिए चॉक, फाउंडेशन, सुदृढीकरण और वेल्ड व्यवस्था की पुष्टि करनी चाहिए।

Q2: इनलैंड बार्ज सेवा के लिए SUS304 या SUS316 का चयन किया जाना चाहिए?

A2: चयन पानी की रसायन शास्त्र, क्लोराइड एक्सपोजर, सफाई अभ्यास, कार्गो वातावरण और परियोजना सामग्री विनिर्देश पर निर्भर करता है। SUS316-प्रकार की रसायन शास्त्र आम तौर पर तब मानी जाती है जब बेहतर क्लोराइड प्रतिरोध की आवश्यकता होती है, लेकिन सटीक कास्ट ग्रेड और प्रमाण पत्र पदनाम की पुष्टि की जानी चाहिए।

Q3: क्या RT, पुल-लोड परीक्षण, और ABS प्रमाणन डिफ़ॉल्ट रूप से शामिल हैं?

A3: नहीं। RT कवरेज, स्वीकृति मानदंड, प्रूफ या पुल-टेस्ट लोड, होल्डिंग टाइम, गवाह उपस्थिति, और ABS दस्तावेज को कोटेशन से पहले परिभाषित किया जाना चाहिए। क्लास अनुमोदन जहाज परियोजना और अनुमोदन प्रक्रिया के अधीन है।
