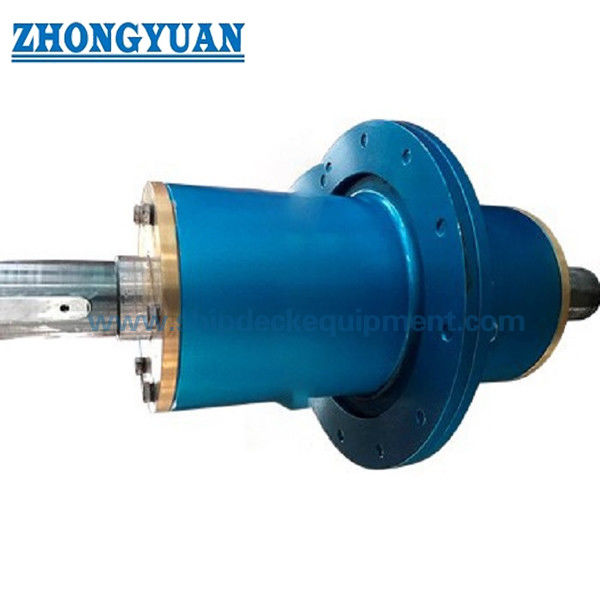

समुद्री दस्ता बल्कहेड गियरिंग शिप प्रोपल्शन सिस्टम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| दस्ता आकार: | Dia. दीया। 25 to 150mm 25 से 150 मिमी | सामग्री: | ढलाई लोहा, सफेद धातु, कांस्य, तांबा |
|---|---|---|---|
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, आदि। | ||
| प्रमुखता देना: | एबीएस शिप प्रोपल्सन सिस्टम,समुद्री शाफ्ट बल्कहेड गियरिंग,बल्कहेड गियरिंग डिवाइस |
||
उत्पाद विवरण
समुद्री दस्ता बल्कहेड गियरिंग शिप प्रोपल्शन सिस्टम
विवरण:
उत्पाद पंप रूम और इंजन रूम के बीच बल्कहेड गियरिंग पर लागू होता है (शाफ्ट गति के लिए 3,000 आर/मिनट से अधिक नहीं)।यह मुख्य रूप से कच्चे तेल, पेट्रोलियम उत्पादों और तरल रसायनों के परिवहन वाले जहाजों पर उपयोग किया जाता है
ड्राइव के कूलिंग मोड के अनुसार निम्नलिखित दो श्रेणियों में बांटा गया है: a) वाटर-कूलिंग टाइप S, b) एयर कूलिंग टाइप K
मुख्य तकनीकी विनिर्देश:
- दस्ता आकार: दीया।25 से 150 मिमी
- सामग्री: कच्चा लोहा, सफेद धातु, कांस्य, तांबा
- वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, आदि।
एस टाइप करें
1. इस प्रकार में कम से कम एक जोड़ी डिमिंग रोलर बेयरिंग, घूर्णन शाफ्ट लिप रबर सील आदि शामिल होंगे।
2. ड्राइव की कूलिंग और लुब्रिकेंट कैविटी एक तापमान डिस्प्ले सेंसिंग मॉनिटरिंग डिवाइस और एक ऑयल लेवल इंडिकेशन इंस्ट्रूमेंट से लैस होनी चाहिए।
3. ड्राइव एक लाइन फिटिंग और एक सांस लेने योग्य निर्वहन प्लग धुंध से सुसज्जित होना चाहिए
4. ड्राइव को पंप कम्पार्टमेंट साइड के शाफ्ट पर लगाया जाएगा और तापमान सेंसर के इंस्टॉलेशन इंटरफेस से लैस होगा, जो तापमान 65'C से अधिक होने पर अलार्म को ट्रिगर करना चाहिए।
5. तेल लेबल इंटरफ़ेस को जेबी/टी 7942 का अनुपालन करना चाहिए। 1 आवश्यकता।
6. ठंडा पानी इनलेट दबाव 0.5 एमपीए।
6. आवास एक इस्पात संरचना या कच्चा इस्पात हिस्सा है।
8. अक्ष के सिरों में लोचदार युग्मन के रूप में कम से कम एक छोर होना चाहिए।
K . टाइप करें
1 डिवाइस में एक एयर कूलिंग चेंबर होगा और एक एग्जॉस्ट होल से लैस होगा।
2 डिवाइस को ली-आधारित ग्रीस से सील किए गए स्लाइडिंग बियरिंग्स का उपयोग करना चाहिए।
3 शाफ्ट के सिरों में लोचदार युग्मन के रूप में कम से कम एक छोर होना चाहिए।
4 ड्राइव को तापमान सेंसर के लिए एक इंस्टॉलेशन इंटरफेस के साथ पंप डिब्बे के किनारे बीयरिंग पर लगाया जाएगा, जो तापमान 657 से अधिक होने पर अलार्म को ट्रिगर करना चाहिए।
5 आवास एक इस्पात संरचना या कच्चा इस्पात हिस्सा है।
मुख्य तकनीकी पैरामीटर:
एस प्रकार
| दस्ता दीया। डी |
डी | डी1 | डी2 | ली | एल1 | एल2 | ठंडा पानी प्रवाह |
वज़न |
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | (एम3/एच) | किलोग्राम |
| 30 | 420 | 340 | 219 | 580 | 240 | 58 | 1 | 73 |
| 40 | 420 | 340 | 219 | 640 | 270 | 82 | 1 | 80 |
| 50 | 42 0 | 340 | 219 | 680 | 290 | 82 | 1 | 92 |
| 60 | 420 | 340 | 24 5 | 720 | 310 | 105 | 1 | 98 |
| 70 | 420 | 340 | 245 | 760 | 340 | 105 | 1 | 110 |
| 80 | 420 | 340 | 245 | 800 | 350 | 130 | 1.5 | 132 |
| 90 | 420 | 340 | 245 | 880 | 370 | 130 | 1.5 | 168 |
| 100 | 540 | 440 | 273 | 930 | 440 | 165 | 1.5 | 190 |
कश्मीर प्रकार
| दस्ता दीया। डी |
डी | डी1 | ली | एल1 | एल2 | एल3 | वज़न |
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | किलोग्राम |
| 25 | 320 | 250 | 450 | 222 | 240 | 70 | 38 |
| 30 | 360 | 270 | 450 | 222 | 240 | 70 | 42 |
| 40 | 380 | 210 | 450 | 222 | 240 | 80 | 55 |
| 45 | 400 | 290 | 500 | 247 | 240 | 80 | 60 |
| 50 | 420 | 310 | 550 | 280 | 280 | 90 | 63 |
| 60 | 440 | 330 | 600 | 305 | 280 | 110 | 75 |
| 70 | 460 | 350 | 650 | 320 | 280 | 110 | 87 |
| 80 | 480 | 370 | 700 | 353 | 300 | 140 | 112 |
| 90 | 500 | 390 | 750 | 378 | 300 | 140 | 125 |
| 100 | 520 | 410 | 800 | 403 | 340 | 170 | 150 |
| 110 | 550 | 410 | 850 | 428 | 340 | 170 | 162 |
| 120 | 580 | 460 | 900 | 453 | 380 | 200 | 180 |
| 130 | 600 | 460 | 950 | 478 | 380 | 200 | 192 |
| 140 | 620 | 500 | 1000 | 503 | 420 | 230 | 210 |
| 150 | 640 | 500 | 1050 | 528 | 420 | 230 | 222 |
| टाइप | लागू शाफ्ट गति | वर्किंग टेम्परेचर | लागू दस्ता व्यास |
| (आर/मिनट) | ℃ | मिमी | |
| एस | 3000 | 0~+65 | 30~100 |
| क | 1000 | - | 25~150 |
समुद्री दस्ता बल्कहेड गियरिंग प्रकार S . का आरेखण
समुद्री दस्ता बल्कहेड गियरिंग प्रकार K जहाज प्रणोदन प्रणाली का आरेखण
