टोइंग ब्राइडल के लिए मरीन डेल्टा प्लेट | जहाज टोइंग उपकरण के लिए स्टील ट्रायंगल प्लेट

समुद्री डेल्टा प्लेट टोइंग ब्राइडल के लिए | जहाज टोइंग उपकरण के लिए स्टील त्रिकोण प्लेट

उत्पाद अवलोकन

समुद्री डेल्टा प्लेट, जिसे स्टील त्रिकोण प्लेट या टोइंग ब्राइडल प्लेट भी कहा जाता है, एक लोड-रेटेड टोइंग कनेक्टर है जिसका उपयोग टोइंग लाइनों को टोइंग ब्राइडल व्यवस्था में संयोजित करने के लिए किया जाता है। यह सामान्यतः टोइंग रस्सियों, तार रस्सियों, शाकलों, श्रृंखलाओं, या अन्य स्वीकृत टोइंग फिटिंग के बीच फिट किया जाता है जहां टोइंग लोड को त्रिकोणीय कनेक्शन प्लेट के माध्यम से वितरित करने की आवश्यकता होती है।

यह पृष्ठ 17 से 600 टन तक के सुरक्षित कार्य भार और 85 से 3000 टन तक के अधिकतम ब्रेकिंग लोड वाले स्टील समुद्री डेल्टा प्लेटों के लिए तैयार किया गया है, जैसा कि आपूर्ति की गई तालिका के अनुसार है। उत्पाद डेक फेयरलीड, बोलार्ड, या विंच नहीं है; यह एक हटाने योग्य टोइंग कनेक्शन प्लेट है। सामग्री ग्रेड, छेद व्यवस्था, पिन / शैकल संगतता, लोड दिशा, प्रूफ-टेस्ट प्रक्रिया, और प्रमाण पत्र का दायरा टोइंग व्यवस्था और परियोजना की आवश्यकता के अनुसार पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: समुद्री डेल्टा प्लेट / स्टील त्रिकोण प्लेट → जहाज टोइंग ब्राइडल व्यवस्था के लिए कनेक्टर प्लेट।
• अनुप्रयोग फोकस: टोइंग लाइनों को एक ब्राइडल में संयोजित किया गया → संगत टोइंग घटकों के बीच टोइंग लोड को जोड़ने और वितरित करने के लिए उपयोग किया जाता है।
• SWL रेंज: 17 से 600 टन जैसा आपूर्ति किया गया → टोइंग लोड, ब्राइडल ज्यामिति, और जुड़े हुए फिटिंग रेटिंग के अनुसार चुना गया।
• अधिकतम ब्रेकिंग लोड रेंज: 85 से 3000 टन जैसा आपूर्ति किया गया → गलत लोड व्याख्या से बचने के लिए SWL और प्रूफ-टेस्ट लोड से अलग रखा गया।
• प्रूफ टेस्ट: 150% SWL → ऑर्डर से पहले परीक्षण लोड, लोडिंग दिशा, होल्डिंग समय, और गवाह की आवश्यकता की पुष्टि की जानी चाहिए।
• सामग्री विकल्प: फोर्जिंग अलॉय स्टील, फोर्जिंग सी-एमएन स्टील, उच्च तन्यता माइल्ड स्टील प्लेट, या स्टेनलेस स्टील → अंतिम ग्रेड और हीट ट्रीटमेंट निर्दिष्ट किया जाना चाहिए।
• किनारे की फिनिशिंग: सभी मुक्त किनारों को R3 तक ग्राउंड किया गया बिना किसी बर्र के → सुरक्षित हैंडलिंग और शाकलों या रस्सियों के आसपास तेज संपर्क को कम करने के लिए महत्वपूर्ण।
• सतह उपचार: पेंट, गैल्वेनाइज्ड, या मिरर पॉलिश → संक्षारण वातावरण, सामग्री प्रकार, और ग्राहक निरीक्षण आवश्यकता के अनुसार चुनें।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: उत्पाद प्रकार की पुष्टि करें: टोइंग ब्राइडल उपयोग के लिए सीधी प्रकार या घुमावदार प्रकार की समुद्री डेल्टा प्लेट / त्रिकोण प्लेट।

चरण 2: टोइंग योजना, बोलार्ड पुल, अपेक्षित गतिशील लोड, और अनुमोदन आवश्यकता के अनुसार SWL और अधिकतम ब्रेकिंग लोड का चयन करें।

चरण 3: ब्राइडल लेआउट, कनेक्टेड लाइनों की संख्या, शैकल प्रकार, पिन व्यास, छेद का आकार, लोड दिशा, और क्या प्लेट तार रस्सी, सिंथेटिक रस्सी, श्रृंखला, या मिश्रित टोइंग असेंबली को जोड़ती है, इसकी पुष्टि करें।

चरण 4: सामग्री की आवश्यकता की पुष्टि करें: फोर्जिंग अलॉय स्टील, फोर्जिंग सी-एमएन स्टील, उच्च तन्यता माइल्ड स्टील प्लेट, स्टेनलेस स्टील, या परियोजना-निर्दिष्ट सामग्री।

चरण 5: प्रूफ टेस्ट की आवश्यकता की पुष्टि करें: 150% SWL, लोडिंग दिशा, फिक्स्चर व्यवस्था, होल्डिंग समय, स्वीकृति मानदंड, परीक्षण रिपोर्ट, और वर्ग गवाह का दायरा।

चरण 6: सतह उपचार की पुष्टि करें: पेंट, गैल्वेनाइज्ड फिनिश, मिरर पॉलिश स्टेनलेस स्टील, या जहाज के संचालन क्षेत्र के लिए विशेष संक्षारण संरक्षण।

चरण 7: मात्रा, जहाज का प्रकार, टोइंग व्यवस्था ड्राइंग, कनेक्टेड शैकल / रस्सी डेटा, प्रमाण पत्र की आवश्यकता, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय प्रदान करें।

संरचना

त्रिकोणीय स्टील प्लेट बॉडी | एकाधिक कनेक्शन छेद | सीधी या घुमावदार प्रकार का विकल्प | R3 तक ग्राउंड किए गए गोल मुक्त किनारे | शैकल / टोइंग लाइन कनेक्शन इंटरफ़ेस | प्रूफ-टेस्ट लोड पथ | पेंट, गैल्वेनाइज्ड, या पॉलिश सतह फिनिश

टोइंग ब्राइडल, लोड और इंजीनियरिंग लाभ

• त्रिकोणीय प्लेट टोइंग लाइनों को टोइंग ब्राइडल में संयोजित करने के लिए एक कॉम्पैक्ट कनेक्शन बिंदु प्रदान करता है, जिससे टोइंग व्यवस्था को जुड़े हुए फिटिंग के बीच एक परिभाषित लोड पथ बनाने में मदद मिलती है।
• आपूर्ति की गई तालिका सुरक्षित कार्य भार और अधिकतम ब्रेकिंग लोड को अलग करती है। इन शब्दों को प्रूफ लोड, टेस्ट लोड, रोप एमबीएल, या वेसल बोलार्ड पुल के साथ मिश्रित नहीं किया जाना चाहिए।
• सभी मुक्त किनारों को बिना किसी बर्र के R3 तक ग्राउंड किया जाना चाहिए, जिससे जुड़े शाकलों, रस्सी की आंखों, तार रस्सी सॉकेट, और चालक दल के हैंडलिंग क्षेत्रों के आसपास तेज किनारे के जोखिम को कम किया जा सके।
• टोइंग लोड, प्लेट की मोटाई, छेद ज्यामिति, हीट ट्रीटमेंट, ट्रेसिबिलिटी, और प्रमाण पत्र की आवश्यकता के अनुसार फोर्ज्ड स्टील या उच्च तन्यता स्टील प्लेट विकल्प चुने जा सकते हैं।
• ऑर्डर के दायरे के अनुसार 150% SWL पर प्रूफ टेस्टिंग की व्यवस्था की जा सकती है। परीक्षण विधि को यथासंभव स्वीकृत लोडिंग दिशा को पुन: प्रस्तुत करना चाहिए।
• संचालन वातावरण के लिए सतह सुरक्षा का चयन किया जा सकता है: पेंटेड कार्बन स्टील, गैल्वेनाइज्ड फिनिश, या मिरर पॉलिश स्टेनलेस स्टील जब संक्षारण प्रतिरोध और उपस्थिति महत्वपूर्ण हो।
• उच्च-लोड टोइंग अनुप्रयोगों के लिए, डेल्टा प्लेट को शाकलों, रस्सी की आंखों, तार रस्सी सॉकेट, श्रृंखलाओं, स्विल्स, टोइंग पिन, और टोइंग विंच / हुक व्यवस्था के साथ मिलकर जांचा जाना चाहिए।

कस्टम विशेषताएँ

• उत्पाद का नाम: समुद्री डेल्टा प्लेट / स्टील त्रिकोण प्लेट → टोइंग ब्राइडल व्यवस्था में उपयोग किया जाने वाला सामान्य टोइंग कनेक्टर।
• प्रकार: सीधी प्रकार / घुमावदार प्रकार → टोइंग असेंबली ज्यामिति और ग्राहक ड्राइंग के अनुसार चुनें।
• SWL: 17 से 600 टन → चयन के लिए आपूर्ति की गई लोड क्लास; अंतिम अंकन उपयोगकर्ता और निर्माता के बीच समझौते का पालन करता है।
• अधिकतम ब्रेकिंग लोड: 85 से 3000 टन → आपूर्ति की गई अंतिम लोड संदर्भ; SWL या प्रूफ-टेस्ट लोड के समान नहीं।
• प्रूफ टेस्ट: 150% SWL → उत्पादन से पहले प्रूफ-टेस्ट प्रक्रिया और गवाह की आवश्यकता पर सहमति होनी चाहिए।
• सामग्री: फोर्जिंग अलॉय स्टील / फोर्जिंग सी-एमएन स्टील / उच्च तन्यता माइल्ड स्टील प्लेट / स्टेनलेस स्टील → अंतिम ग्रेड, हीट ट्रीटमेंट, और ट्रेसिबिलिटी की पुष्टि की जानी चाहिए।
• किनारे की फिनिश: R3 मुक्त किनारा बिना बर्र के → संपर्क सुरक्षा और जुड़े हुए फिटिंग के आसपास तेज-किनारे के नुकसान को कम करने के लिए महत्वपूर्ण।
• सतह उपचार: पेंट / गैल्वेनाइज्ड / मिरर पॉलिश → सामग्री प्रकार, संक्षारण वातावरण, और परियोजना आवश्यकता द्वारा चुना गया।
• प्रमाण पत्र की आवश्यकता: अनुरोध पर उपलब्ध और ऑर्डर के दायरे के अधीन → क्लास प्रमाण पत्र, निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, और परीक्षण रिपोर्ट कोटेशन से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

दो या दो से अधिक टोइंग लाइनें डेल्टा प्लेट से जुड़ी होती हैं → शाकल या स्वीकृत एंड फिटिंग प्लेट छेदों से फिट किए जाते हैं → टोइंग लोड त्रिकोणीय प्लेट बॉडी के माध्यम से वितरित होता है → प्रूफ-टेस्टेड लोड पथ और प्रमाण पत्र का दायरा ऑर्डर की आवश्यकता के अनुसार जांचा जाता है → उपयोग से पहले पूर्ण टोइंग ब्राइडल को असेंबल और निरीक्षण किया जाता है

अनुप्रयोग

जहाज टोइंग ब्राइडल व्यवस्था | टगबोट टोइंग कनेक्शन | वर्कबोट टोइंग गियर | बचाव टोइंग असेंबली | हार्बर टोइंग उपकरण | स्वीकृत होने पर अपतटीय समर्थन टोइंग | तार रस्सी और सिंथेटिक रस्सी टोइंग सिस्टम | नए टोइंग गियर की आपूर्ति और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री ट्रेसिबिलिटी, प्रूफ-टेस्ट आवश्यकता, और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

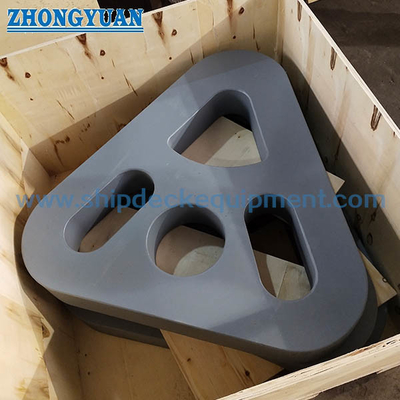

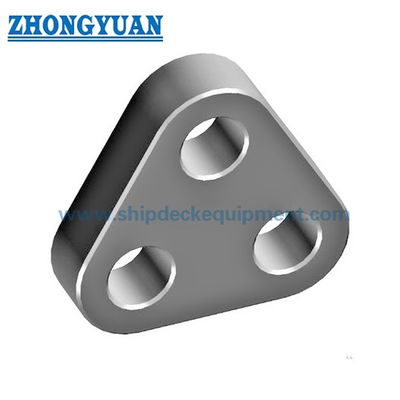

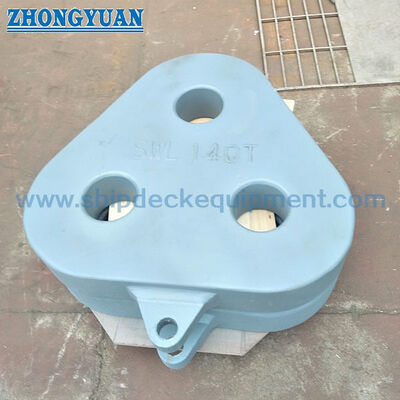

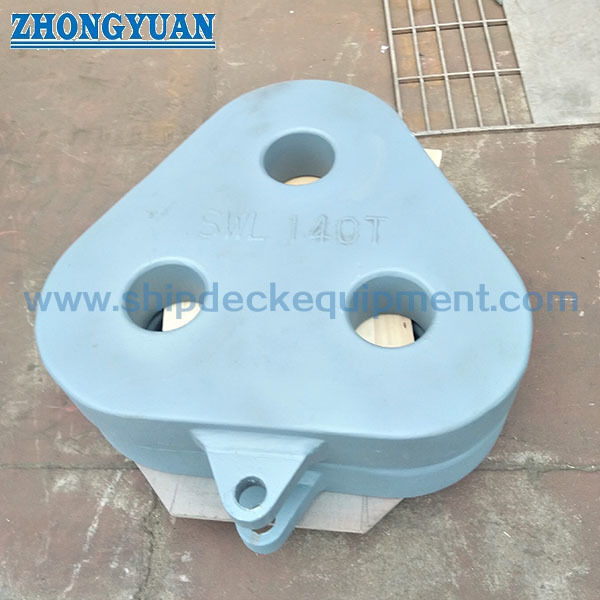

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या अधिकतम ब्रेकिंग लोड SWL या प्रूफ-टेस्ट लोड के समान है?

उत्तर 1: नहीं। तालिका SWL और अधिकतम ब्रेकिंग लोड को अलग-अलग मानों के रूप में सूचीबद्ध करती है। आपूर्ति किए गए डेटा में प्रूफ टेस्टिंग को 150% SWL के रूप में निर्दिष्ट किया गया है। इन शब्दों को मिश्रित नहीं किया जाना चाहिए, और अंतिम अंकन परियोजना समझौते और प्रमाण पत्र की आवश्यकता का पालन करना चाहिए।

प्रश्न 2: सही डेल्टा प्लेट का चयन करने के लिए कौन सी जानकारी आवश्यक है?

उत्तर 2: SWL, अधिकतम ब्रेकिंग लोड, टोइंग ब्राइडल व्यवस्था, कनेक्टेड शैकल आकार, रस्सी या तार एंड फिटिंग, लोड दिशा, सामग्री ग्रेड, सतह उपचार, प्रूफ-टेस्ट आवश्यकता, प्रमाण पत्र का दायरा, मात्रा, और डिलीवरी गंतव्य की पुष्टि करें।

प्रश्न 3: क्या इस डेल्टा प्लेट का उपयोग अपतटीय या बचाव टोइंग के लिए किया जा सकता है?

उत्तर 3: इसे अपतटीय समर्थन या बचाव टोइंग के लिए केवल तभी माना जा सकता है जब पूर्ण टोइंग व्यवस्था, गतिशील लोड, जुड़े हुए फिटिंग, प्रूफ टेस्ट, निरीक्षण का दायरा, और क्लास या परियोजना अनुमोदन आवश्यकता की पुष्टि की जाती है। केवल वेबपेज तालिका को परियोजना टोइंग डिजाइन जांच का स्थान नहीं लेना चाहिए।
