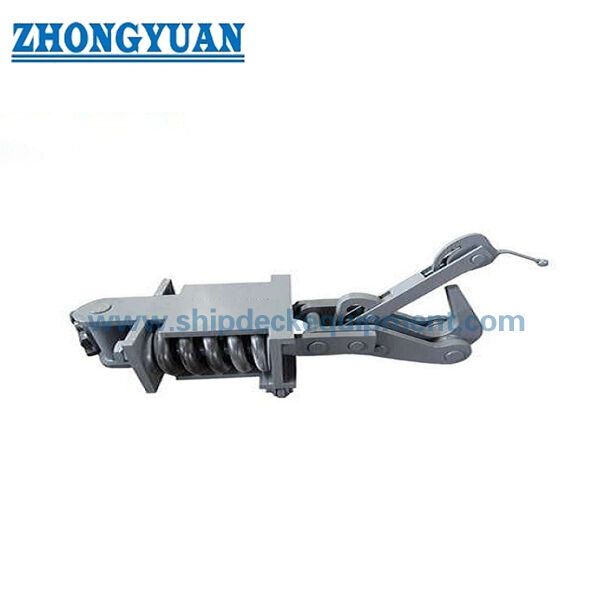

समुद्री रस्सा हुक | टगबोटों के लिए 400 केएन मैनुअल-रिलीज़ स्प्रिंग प्रकार

मरीन टोइंग हुक∙ 400 kN मैन्युअल-रिलीज़ स्प्रिंग टाइप के लिए टगबोट्स

उत्पाद का अवलोकन

The 400 kN manual-release spring towing hook is a shipboard towing fitting used on tugboats and towing vessels to retain the towing connection during operation and permit deliberate local release through a mechanical operating arrangementस्प्रिंग-सहायित तंत्र पकड़ने के यंत्र को बंद करने के बाद हुक खोलने का समर्थन करता है।यह पृष्ठ मैन्युअल रूप से संचालित स्प्रिंग प्रकार के लिए है और हाइड्रोलिक या वायवीय रिमोट-रिलीज़ सिस्टम का प्रतिनिधित्व नहीं करता है.

CB/T 637-1995 में जहाजों के टोलिंग में प्रयुक्त स्प्रिंग टोलिंग हुक के लिए उत्पाद वर्गीकरण, तकनीकी आवश्यकताएं, परीक्षण विधियां, निरीक्षण नियम, चिह्न और पैकिंग शामिल हैं।आपूर्ति श्रृंखला 16 kN से 400 kN तक होती है, इस पृष्ठ पर 400 kN मॉडल पर ध्यान केंद्रित किया गया है। आपूर्ति की गई आयाम तालिका में "मैक्स. लोड" शब्द का उपयोग किया गया है; अनुबंधीय पदनाम अनुमेय भार, SWL, या सुरक्षित टोलिंग लोड के रूप में,साथ में आवश्यक रिहाई भार और परीक्षण भार, विनिर्माण से पहले अनुमोदित परियोजना ड्राइंग और वर्ग दायरे से पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद का प्रकारः मैन्युअल-रिलीज़ स्प्रिंग टॉलिंग हुक → जहाज टोलिंग व्यवस्थाओं के लिए स्थानीय यांत्रिक रिलीज़।
• मानक संदर्भः CB/T 637-1995 → जहाज की टोलिंग के लिए स्प्रिंग टोलिंग हुक पर लागू होता है और इसमें तकनीकी, परीक्षण, निरीक्षण, अंकन और पैकिंग आवश्यकताएं शामिल होती हैं।
• पृष्ठ मॉडलः आपूर्ति की गई तालिका में 400 kN अधिकतम भार → प्रदान की गई 16 ¢ 400 kN श्रृंखला में उच्चतम क्षमता वाला मॉडल।
• रिलीज़ की व्यवस्थाः मैनुअल ऑपरेशन → हाइड्रोलिक और वायवीय रिमोट रिलीज़ उपकरण इस कॉन्फ़िगरेशन में शामिल नहीं हैं।
• 400 kN मॉडल का आकारः L 2259 मिमी × B 640 मिमी × H 472 मिमी → फाउंडेशन स्पेस और ऑपरेटिंग क्लीयरेंस को उत्पादन से पहले जांचना चाहिए।
• गणना वजनः लगभग 1340.1 किलोग्राम → हैंडलिंग, परिवहन, बोर्ड लिफ्टिंग योजना और नींव की स्थापना के लिए प्रासंगिक।
• सामग्री आधारः हल्के स्टील / सी-एमएन स्टील → सटीक प्लेट, कास्टिंग, पिन, झाड़ी और स्प्रिंग सामग्री ग्रेड की पुष्टि की जानी है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक एपॉक्सी दुकान-प्राइमर कोट संदर्भ के रूप में → अंतिम समुद्री कोटिंग पोत पेंटिंग विनिर्देश का पालन करती है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: 400 केएन मॉडल की पुष्टि करें और बताएं कि क्या परियोजना भार अधिकतम भार, अनुमेय भार, SWL या सुरक्षित टोलिंग भार के रूप में निर्दिष्ट है।

चरण 2: टोलिंग लाइन का प्रकार, टोलिंग आंख या कनेक्शन आयाम, अपेक्षित लीड दिशा, ऑपरेटिंग कोण और आवश्यक स्पष्ट हुक उद्घाटन प्रदान करें।

चरण 3: ड्राइंग के द्वारा स्थापना की नींव, भार पथ, अंडर-डेक सुदृढीकरण, फास्टनिंग/वेल्डिंग इंटरफेस, और उपलब्ध ऑपरेटिंग क्लीयरेंस की पुष्टि करें।

चरण 4: मैन्युअल रिलीज़ व्यवस्था, स्थानीय ऑपरेटिंग स्थिति, लीवर या रिलीज़-वायर मार्ग, आवश्यक रिलीज़ लोड और रीसेट प्रक्रिया की पुष्टि करें।

चरण 5: सामग्री ग्रेड, न्यूनतम डिजाइन तापमान, संक्षारण वातावरण, बर्फ वर्ग या निम्न तापमान की आवश्यकता और अंतिम कोटिंग प्रणाली की पुष्टि करें।

चरण 6: राज्य परीक्षण और प्रमाणपत्र का दायरा, वर्ग समाज, गवाह बिंदु, मात्रा, वितरण गंतव्य, आवश्यक वितरण तिथि, और जीए या स्थापना चित्र प्रदान करें।

संरचना

Towing hook body | Retaining and latch assembly | Spring-assisted release mechanism | Manual operating lever / release linkage | Pivot pin and bushes | Base and foundation interface | Reset and locking arrangement | Marine protective coating

रिलीज़, इंस्टॉलेशन और गुणवत्ता लाभ

• मैनुअल तंत्र हाइड्रोलिक पावर पैक या वायवीय आपूर्ति पर निर्भर किए बिना स्थानीय यांत्रिक संचालन प्रदान करता है; ऑपरेटर की स्थिति और सुरक्षित पहुंच को पोत व्यवस्था में जांचना चाहिए.
• स्प्रिंग असिस्टेंट लॉक को बंद करने के बाद हुक खोलने का समर्थन करता है,जबकि 400 kN तालिका मूल्य से अनुमान लगाने के बजाय अनुमोदित डिजाइन और परीक्षण प्रक्रिया द्वारा अनुमत रिलीज़ भार को प्रदर्शित किया जाना चाहिए.
• 400 केएन मॉडल डेक-लेआउट समीक्षा, नींव डिजाइन, पहुंच योजना और उद्धरण तुलना के लिए एक परिभाषित आयामी लिफाफा प्रदान करता है।
• टोलिंग बल हुक बॉडी, पिवोट, बेस और सहायक पतवार संरचना के माध्यम से स्थानांतरित किया जाता है;फाउंडेशन की ताकत और डिक के नीचे के सुदृढीकरण इसलिए पूरी टोलिंग व्यवस्था का हिस्सा हैं.
• जांच, स्नेहन, पहनने की जांच और कार्यात्मक परीक्षण के लिए पिन, झाड़ियों, लॉक संपर्क क्षेत्रों, स्प्रिंग्स और रिलीज़ लिंकेज को सुलभ रहना चाहिए।
• लोड परीक्षण, रिलीज़-ऑपरेशन परीक्षण, सामग्री ट्रेस करने की क्षमता और कक्षा गवाही को अनुमोदित निरीक्षण और परीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है।

कस्टम विशेषताएं

• मानकः CB/T 637-1995 → जहाजों के टोने में प्रयुक्त स्प्रिंग टोलिंग हुक के लिए मानक संदर्भ।
• मॉडल: 400 → आपूर्ति की गई 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 kN श्रृंखला से चुना गया।
• लोड रेटिंगः आपूर्ति किए गए डेटा में 400 kN अधिकतम भार → अंतिम अनुबंध भार परिभाषा और अंकन की पुष्टि की जानी है।
• रिलीज़ विधिः मैनुअल स्थानीय रिलीज़ → रिमोट हाइड्रोलिक या वायवीय रिलीज़ इस मॉडल से बाहर है जब तक कि अलग से डिज़ाइन नहीं किया गया हो।
• सामग्रीः हल्के स्टील / सी-एमएन स्टील → सटीक घटक ग्रेड और कम तापमान की आवश्यकताओं की पुष्टि की जानी है।
• सतह उपचारः सा 2.5 + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम पेंट सिस्टम परियोजना विनिर्देश का पालन करता है।
• स्थापना: डेक/फौंडेशन पर लगाया गया → लोड दिशा, लगाव विवरण, डेक का सुदृढीकरण और प्रवेश रिक्ति के लिए अनुमोदित चित्रों की आवश्यकता होती है।
• निरीक्षण और प्रमाणन: आदेश के दायरे के अनुसार परीक्षण भार, रिलीज परीक्षण की स्थिति, वर्ग गवाही, और प्रमाण पत्र प्रकार उद्धरण से पहले सहमत किया जाना चाहिए।

यह कैसे काम करता है

Towing connection is placed on the hook → Retaining mechanism secures the hook in the working position → Towing load is transferred to the base and supporting hull structure → Operator actuates the manual release arrangement → Latch disengages and the spring assists hook opening → Connection is released → Hook is resetपुनः उपयोग से पहले लॉक और कार्य-जाँच

आवेदन

बंदरगाह की टगबोट्स. तटीय टगबोट्स. जहाज-सहायता टगबोट्स. स्वीकृत टग व्यवस्था के साथ कार्यबोट्स. नए निर्माण परियोजनाएं. संगत स्प्रिंग टग हुक का प्रतिस्थापन.

प्रमाणपत्र और लाभ

प्रमाणपत्र और निरीक्षण परियोजना की आवश्यकता, अनुमोदित परीक्षण दायरे, सामग्री की अनुरेखण क्षमता और वर्गीकरण समाज की प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।उपलब्धता वर्ग अनुमोदन और सहमत आदेश दायरे के अधीन है.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

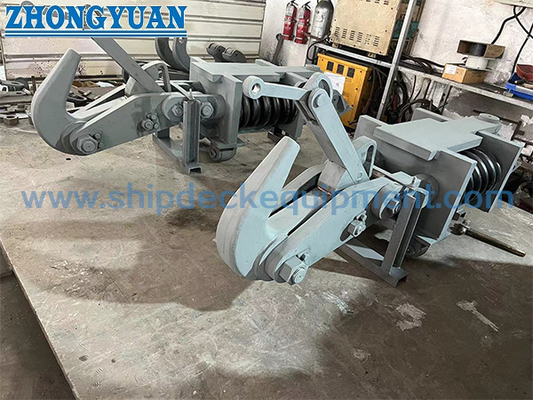

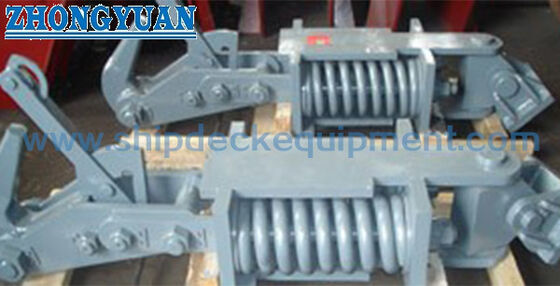

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या 400 किलॉन भार ले जाते समय हुक को मैन्युअल रूप से रिलीज़ किया जा सकता है?

A1: आपूर्ति की गई तालिका में अधिकतम भार के रूप में 400 kN की पहचान की गई है, लेकिन यह स्वतंत्र रूप से अनुमत रिहाई भार की पुष्टि नहीं करता है।लोड के तहत रिलीज़ को अनुमोदित विनिर्देश में परिभाषित किया जाना चाहिए और आवश्यक रिलीज़-ऑपरेशन परीक्षण द्वारा सत्यापित किया जाना चाहिएयह नहीं माना जाना चाहिए कि पूर्ण भार रिहाई शामिल है।

Q2: क्या इस मॉडल में व्हीलहाउस रिमोट रिलीज़ शामिल है?

A2: नहीं. इस पृष्ठ में एक मैनुअल-रिलीज़ स्प्रिंग टगिंग हुक का वर्णन किया गया है. एक हाइड्रोलिक या वायवीय रिमोट-रिलीज़ सिस्टम के लिए एक अलग अनुमोदित कॉन्फ़िगरेशन, नियंत्रण दर्शन, विफलता-सुरक्षित समीक्षा की आवश्यकता होती है,और परीक्षण का दायरा.

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?

A3: आवश्यक भार का नाम, टोलिंग लाइन या आंख के आयाम, खींचने की दिशा, नींव और स्थापना ड्राइंग, मैन्युअल रिलीज़ व्यवस्था, सामग्री और कोटिंग आवश्यकताएं प्रदान करें।वर्ग समाज, परीक्षण का दायरा, मात्रा, गंतव्य और वितरण कार्यक्रम।
