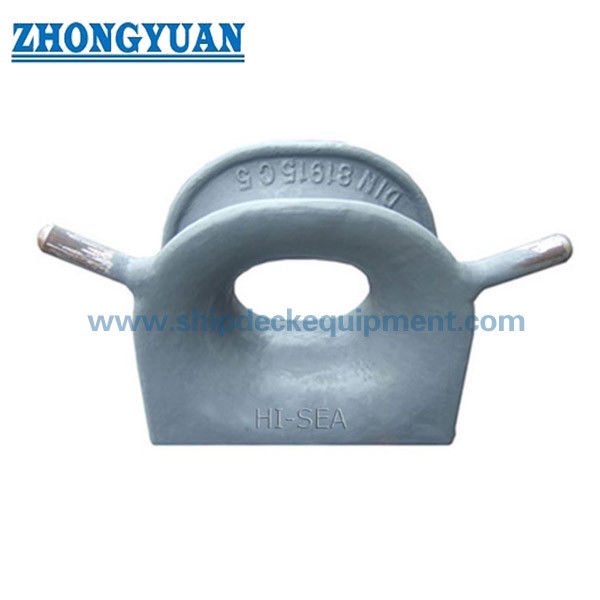

DIN 81915 टाइप D डेक माउंटेड कास्ट स्टील हॉर्न चॉक | शिप मोरिंग और टोइंग
उत्पाद अवलोकन
DIN 81915 टाइप D चॉक एक डेक-माउंटेड मल्टी-पर्पस रोप गाइड है जो शिप मोरिंग और टोइंग व्यवस्थाओं के लिए है। इसका बंद कास्ट-स्टील बॉडी गोल संपर्क सतहों के साथ एक परिभाषित रोप पैसेज प्रदान करता है, जबकि दो टाइप D हॉर्न पीस इसे टाइप C कॉन्फ़िगरेशन से अलग करते हैं और लाइन को इच्छित लीड क्षेत्र के भीतर बनाए रखने में मदद करते हैं।
DIN मीडिया DIN 81915:1998-08 को मल्टी-पर्पस चॉक के शीर्षक के तहत वर्तमान संस्करण के रूप में सूचीबद्ध करता है। उपलब्ध पैरामीटर तालिका में नॉमिनल आकार 1 से 32, 10 से 320 kN तक के SWL मान, और 19.5 से 840 किलोग्राम तक के कास्ट-स्टील वजन शामिल हैं। चूंकि हॉर्न-पीस का वजन उपलब्ध तालिका में केवल आकार 1 से 8 के लिए बताया गया है, इसलिए बड़े आकारों के लिए सटीक टाइप D कॉन्फ़िगरेशन की पुष्टि कोटेशन या उत्पादन से पहले नियंत्रित मानक ड्राइंग के विरुद्ध की जानी चाहिए।
त्वरित विनिर्देश
- मानक और प्रकार: DIN 81915:1998-08 टाइप D → वर्तमान जर्मन मल्टी-पर्पस चॉक मानक जिसमें डेक-माउंटेड हॉर्न कॉन्फ़िगरेशन है।
- अनुप्रयोग स्थितियाँ: धनुष, स्टर्न, जहाज की तरफ, या टोइंग स्टेशन → जहाज की मोरिंग और टोइंग व्यवस्था के अनुसार चुना जाता है।
- नॉमिनल आकार सीमा: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → उपलब्ध तालिका सीमा; बड़े आकारों के लिए टाइप D हॉर्न विवरण की पुष्टि की आवश्यकता है।
- मानक SWL सीमा: 10–320 kN → फिटिंग रेटिंग को डेक फाउंडेशन या पूर्ण टोइंग सिस्टम की क्षमता के रूप में नहीं माना जाना चाहिए।
- कास्ट-स्टील वजन: 19.5–840 किग्रा → GS कॉलम पर आधारित; 18 किग्रा न्यूनतम अलग GGG सामग्री कॉलम से संबंधित है।
- टाइप D हॉर्न व्यवस्था: दो हॉर्न पीस → सादे टाइप C ओपनिंग की तुलना में रोप पथ को नियंत्रित करने में मदद करता है।
- सामग्री विकल्प: कास्ट C-Mn स्टील, कास्ट स्टेनलेस स्टील, या विशेष स्टील → सटीक ग्रेड और कम-तापमान की आवश्यकता की पुष्टि की जानी है।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग या पॉलिश स्टेनलेस फिनिश परियोजना विनिर्देश का पालन करता है।
मुख्य तकनीकी पैरामीटर
| नॉमिनल size |
SWL KN |
b1 | b2 | d | e | f | h1 | h2 | h3 | l1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | वजन (GGG) kg |
वजन (GS) kg |
वजन 2 का |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 18 | 19.5 | 1.5 |
| 2 | 20 | 315 | 225 | 35 | 158 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 27 | 29 | 2 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 44 | 48 | 3 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 78 | 85 | 4 |
| 8 | 80 | 585 | 415 | 50 | 293 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 127 | 136 | 6 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 199 | 211 | - |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 302 | 325 | - |
| 32 | 320 | 1100 | 800 | - | 550 | - | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 770 | 840 | - |
चयन और पूछताछ गाइड
चरण 1: DIN 81915 टाइप D, नॉमिनल आकार, आवश्यक SWL की पुष्टि करें, और क्या कोटेशन एक नई बिल्डिंग या प्रतिस्थापन परियोजना के लिए है।
चरण 2: रोप प्रकार, व्यास, MBL, अपेक्षित लीड कोण, और टोइंग या मोरिंग ड्यूटी प्रदान करें। रोप MBL को चॉक SWL के रूप में नहीं बताया जाना चाहिए।
चरण 3: स्थापना की स्थिति, डेक ओपनिंग, फाउंडेशन ज्यामिति, अंडर-डेक सुदृढीकरण, वेल्डिंग इंटरफ़ेस, और उपलब्ध पहुंच की पुष्टि करें।
चरण 4: सामग्री ग्रेड, कम-तापमान या आइस-क्लास आवश्यकता, सतह उपचार, और किसी भी स्टेनलेस-स्टील पॉलिशिंग आवश्यकता की पुष्टि करें।
चरण 5: कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, NDT, या गवाह निरीक्षण।
चरण 6: मात्रा, जहाज का प्रकार, स्थापना ड्राइंग या फोटो, डिलीवरी गंतव्य, Incoterms, और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
कास्ट स्टील चॉक बॉडी | बंद रोप ओपनिंग | गोल रोप-संपर्क त्रिज्या | दो टाइप D हॉर्न पीस | डेक-वेल्डेड बेस | वेल्डिंग इंटरफ़ेस | निर्दिष्ट सतह उपचार
कास्टिंग, इंस्टॉलेशन और इंजीनियरिंग लाभ
- टाइप D मूल बंद-चॉक व्यवस्था में दो हॉर्न पीस जोड़ता है, जिससे डेक फिटिंग को टाइप C कॉन्फ़िगरेशन की तुलना में स्पष्ट रोप-रिटेनिंग ज्यामिति मिलती है।
- गोल रोप-संपर्क सतहों को कास्टिंग के बाद मोरों या टोइंग लाइनों पर तेज स्थानीय संपर्क और अनावश्यक घर्षण को कम करने के लिए ड्रेस और चिकना किया जाना चाहिए।
- कास्टिंग गुणवत्ता, आयामी दोहराव, हॉर्न अटैचमेंट ज्यामिति, वेल्ड-निकट क्षेत्र, और पता लगाने की क्षमता को सहमत निरीक्षण योजना के अनुसार नियंत्रित किया जाना चाहिए।
- डेक-वेल्डेड बेस लाइन बल को सहायक संरचना में स्थानांतरित करता है; डेक फाउंडेशन, अंडर-डेक सुदृढीकरण, वेल्ड विवरण, और लोड दिशा की जांच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
- कथित SWL उपलब्ध तालिका से फिटिंग मान है। ऑनबोर्ड ऑपरेटिंग लोड की अनुमति पूर्ण व्यवस्था द्वारा सीमित है, जिसमें चॉक, वेल्ड, फाउंडेशन, डेक संरचना, और अनुमोदित लोड केस शामिल हैं।
- उन नॉमिनल आकारों के लिए जहां उपलब्ध तालिका हॉर्न-पीस वजन नहीं बताती है, टाइप D ज्यामिति और आपूर्ति के दायरे की पुष्टि कोटेशन से पहले की जानी चाहिए।
कस्टम विशेषताएँ
- मानक: DIN 81915:1998-08 → मल्टी-पर्पस चॉक के लिए वर्तमान DIN संस्करण।
- प्रकार: टाइप D → टाइप C की तुलना में दो हॉर्न पीस के साथ डेक-माउंटेड बंद चॉक।
- नॉमिनल आकार: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → आवश्यक SWL, रोप पथ, और अनुमोदित जहाज ड्राइंग द्वारा चुनें।
- SWL: 10–320 kN → मानक फिटिंग मान का उपयोग करें और सहायक डेक संरचना को अलग से सत्यापित करें।
- सामग्री: कास्ट C-Mn स्टील मुख्य आपूर्ति विकल्प के रूप में → कास्ट स्टेनलेस स्टील या विशेष कम-तापमान स्टील पुष्टि के अधीन।
- स्थापना: डेक वेल्डेड → फाउंडेशन, वेल्ड विवरण, डेक ओपनिंग, और अंडर-डेक सुदृढीकरण की पुष्टि की जानी चाहिए।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम प्रणाली जहाज कोटिंग विनिर्देश का पालन करती है।
- प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → वर्ग अनुमोदन और गवाह दायरे का उत्पादन से पहले सहमति होनी चाहिए।
यह कैसे काम करता है
रोप डेक चॉक तक पहुंचती है → रोप टाइप D हॉर्न के बीच बंद ओपनिंग में प्रवेश करती है → गोल संपर्क सतहें लीड का मार्गदर्शन करती हैं → स्थानीय लाइन बल कास्ट बॉडी और वेल्डेड बेस के माध्यम से स्थानांतरित होता है → डेक फाउंडेशन लोड को जहाज संरचना में वितरित करता है
अनुप्रयोग
धनुष मोरिंग स्टेशन | स्टर्न मोरिंग स्टेशन | जहाज-साइड रोप लीड | टोइंग स्टेशन | टगबोट | कार्गो जहाज | टैंकर | वर्कबोट | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
प्रमाण पत्र और निरीक्षण परियोजना आवश्यकता, सामग्री पता लगाने की क्षमता, अनुमोदित ड्राइंग, और वर्गीकरण समाज प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं। जब तक खरीद आदेश में उल्लेख न किया गया हो, तब तक उन्हें शामिल नहीं माना जाता है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

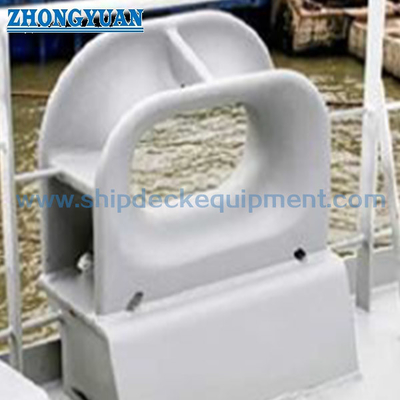

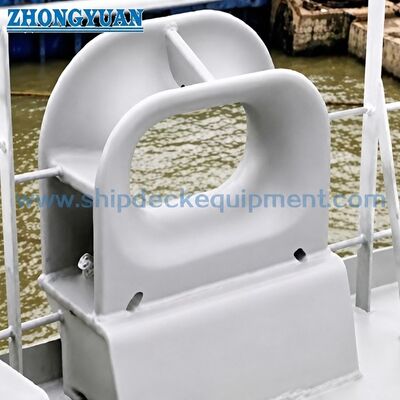

ड्राइंग और फोटो
अक्सर पूछे जाने वाले प्रश्न
Q1: DIN 81915 टाइप D और टाइप C के बीच मुख्य अंतर क्या है?
A1: टाइप D में रोप-एंट्री क्षेत्र के चारों ओर दो हॉर्न पीस शामिल हैं, जबकि टाइप C इन हॉर्न के बिना संबंधित बंद व्यवस्था है। हॉर्न रोप को इच्छित लीड क्षेत्र में रखने में मदद करते हैं, लेकिन सटीक कॉन्फ़िगरेशन को मानक या अनुमोदित ड्राइंग का पालन करना चाहिए।
Q2: सही नॉमिनल आकार का चयन कैसे किया जाना चाहिए?
A2: आवश्यक चॉक SWL, रोप प्रकार और व्यास, रोप MBL, लीड कोण, डेक लेआउट, स्थापना स्थान, और अनुमोदित मोरिंग या टोइंग गणना द्वारा चुनें। केवल उत्पाद वजन से चयन न करें या रोप MBL को चॉक SWL के लिए प्रतिस्थापित न करें।
Q3: क्या सभी नॉमिनल आकार 1 से 32 टाइप D के रूप में उपलब्ध हैं?
A3: उपलब्ध तालिका में आकार 1 से 32 सूचीबद्ध हैं, लेकिन अलग हॉर्न-पीस वजन केवल आकार 1 से 8 के लिए दिखाए गए हैं। इसलिए, टाइप D ज्यामिति, हॉर्न आपूर्ति, और आकार 12, 20, और 32 के लिए आयामी डेटा की पुष्टि कोटेशन से पहले की जानी चाहिए।
