बुलवार्क घुड़सवार पनामा चॉक DIN 81915 जहाज टोलिंग के लिए एक कास्ट स्टील रस्सी गाइड के रूप में
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टाइप ए, टाइप बी | एसडब्ल्यूएल रेंज: | 10-320 केएन |
|---|---|---|---|
| सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते | तकनीकी मानक: | डीआईएन 81915:1998-8 |
| वज़न: | 19.5 से 840 किग्रा | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस | ||
| प्रमुखता देना: | DIN 81915 फॉर्म ए मोरिंग चॉक,DIN 81915 मोरिंग चॉक |
||
उत्पाद विवरण
बुलवार्क माउंटेड पनामा चॉक | जहाज बांधने के लिए डीआईएन 81915 फॉर्म ए कास्ट स्टील रस्सी गाइड
उत्पाद अवलोकन
डीआईएन 81915 फॉर्म ए बुलवार्क माउंटेड मूरिंग चॉक एक कास्ट स्टील रस्सी गाइड है जिसका उपयोग पोत बुलवार्क पर किया जाता है जहां मूरिंग या टोइंग लाइनों को एक परिभाषित बंद मार्ग और चिकनी रस्सी-संपर्क त्रिज्या की आवश्यकता होती है। यह रस्सी की स्थिति को सीमित करने और जहां लागू हो वहां बर्थिंग, शिफ्टिंग, हार्बर मूरिंग और टोइंग-लाइन व्यवस्था के दौरान रस्सी और जहाज संरचना के बीच सीधे घर्षण को कम करने में मदद करता है।
यह पृष्ठ आपूर्ति किए गए DIN 81915 डेटा के आधार पर फॉर्म ए बुलवार्क-माउंटेड कॉन्फ़िगरेशन के लिए लिखा गया है। पृष्ठ को उठाने वाले उत्पाद पृष्ठ के रूप में नहीं माना जाना चाहिए। पोत ड्राइंग और परियोजना विनिर्देश के अनुसार अंतिम सामग्री ग्रेड, वेल्ड इंटरफ़ेस, स्थानीय बुलवार्क सुदृढीकरण, सतह उपचार और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: बुलवार्क पर स्थापित पनामा चॉक / बंद मूरिंग चॉक → एक नियंत्रित रस्सी मार्ग के माध्यम से मूरिंग या टोइंग लाइनों का मार्गदर्शन करता है।
- मानक और फॉर्म: डीआईएन 81915 फॉर्म ए → बुलवार्क-माउंटेड चॉक ज्योमेट्री और नाममात्र आकार चयन के लिए जर्मन मानक संदर्भ।
- नाममात्र आकार सीमा: 1/2/3/5/8/12/20/32 → एसडब्ल्यूएल, रस्सी व्यवस्था, स्थापना स्थान और पोत ड्राइंग के अनुसार चयनित।
- आपूर्ति किए गए डेटा से एसडब्ल्यूएल रेंज: 10 से 320 केएन → उत्पाद चयन लोड के रूप में उपयोग किया जाता है, रस्सी एमबीएल, ब्रेकिंग लोड, प्रूफ लोड या टेस्ट लोड के साथ मिश्रित नहीं किया जाना चाहिए।
- सामग्री विकल्प: सी-एमएन स्टील कास्टिंग, स्टेनलेस स्टील कास्टिंग, और आइस-क्लास या प्रोजेक्ट-विशिष्ट आवश्यकताओं के लिए विशेष स्टील → अंतिम सामग्री ग्रेड की पुष्टि उद्धरण से पहले की जानी चाहिए।
- आपूर्ति किए गए डेटा से वजन सीमा: सामग्री संदर्भ और नाममात्र आकार के आधार पर 16.5 से 840 किलोग्राम → हैंडलिंग, पैकिंग, स्थापना योजना और माल ढुलाई अनुमान के लिए उपयोगी।
- सतह उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → निर्दिष्ट होने पर पॉलिश स्टेनलेस स्टील या अनुकूलित सतह उपचार पर चर्चा की जा सकती है।
- विनिर्माण फोकस: चिकनी रस्सी-संपर्क त्रिज्या, कास्ट बॉडी साउंडनेस, एज ड्रेसिंग, बुलवार्क माउंटिंग इंटरफ़ेस, आयामी नियंत्रण और प्रमाणपत्र स्कोप पुष्टिकरण।
मुख्य तकनीकी पैरामीटर
डीआईएन 81915 फॉर्म ए बुलवार्क माउंटेड मूरिंग चॉक के लिए मुख्य वेबपेज चयन तालिका। जब तक अन्यथा न कहा जाए, आयाम मिमी में हैं। पूरी आपूर्ति तालिका इंजीनियरिंग संदर्भ अनुभाग में रखी गई है।
| नाम मात्र का आकार | एसडब्ल्यूएल (केएन) | बी 1 | बी2 | एच 1 | एच 2 | h3 | एल1 | आर 1 | आर2 | w1 | डब्ल्यू 2 | वजन जीजीजी (किग्रा) | वजन जीएस (किग्रा) |
| 1 | 10 | 250 | 175 | 160 | 65 | 20 | 285 | आर80 | आर45 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 200 | 70 | 25 | 360 | आर100 | आर57.5 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 250 | 75 | 32 | 450 | आर125 | आर70 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 300 | 80 | 38 | 550 | आर150 | आर90 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 360 | 90 | 45 | 680 | आर180 | आर112.5 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | 440 | 110 | 55 | 840 | आर220 | आर135 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | 520 | 130 | 65 | 1020 | आर260 | आर160 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | 700 | 150 | 80 | 1300 | आर350 | आर200 | 600 | 400 | 730 | 795 |
चयन एवं पूछताछ गाइड
चरण 1: डीआईएन 81915 फॉर्म ए बुलवार्क माउंटेड मूरिंग चॉक और पोत ड्राइंग के अनुसार नाममात्र आकार 1/2/3/5/8/12/20/32 की पुष्टि करें।
चरण 2: आवश्यक एसडब्ल्यूएल, मूरिंग या टोइंग लाइन की दिशा, रस्सी का प्रकार, रस्सी का व्यास और क्या चॉक नए निर्माण या प्रतिस्थापन के लिए है, इसकी पुष्टि करें।
चरण 3: बुलवार्क माउंटिंग स्थिति, उद्घाटन संरेखण, वेल्ड इंटरफ़ेस, आसपास के पतवार सुदृढीकरण और उपलब्ध स्थापना स्थान की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: कास्ट स्टील, कास्टिंग स्टेनलेस स्टील, आइस-क्लास उपयोग के लिए विशेष स्टील, या अन्य निर्दिष्ट सामग्री।
चरण 5: सतह के उपचार की पुष्टि करें: एपॉक्सी शॉप प्राइमर, अंतिम पेंट सिस्टम, पॉलिश स्टेनलेस स्टील की सतह, या अनुकूलित कोटिंग के साथ Sa 2.5 ब्लास्टिंग।
चरण 6: कोटेशन से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, गवाह निरीक्षण, या परियोजना-विशिष्ट अनुमोदन।
चरण 7: यदि उपलब्ध हो तो मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, इंस्टॉलेशन ड्राइंग और संदर्भ तस्वीरें प्रदान करें।
संरचना
कास्ट ठसाठस शरीर | बंद रस्सी मार्ग | चिकनी रस्सी-संपर्क त्रिज्या | बुलवार्क माउंटिंग इंटरफ़ेस | गोल रस्सी गाइड खोलना | कास्ट सतह फिनिशिंग | प्राइमर या निर्दिष्ट सतह उपचार खरीदें
कास्टिंग, इंस्टालेशन और इंजीनियरिंग लाभ
- बंद चॉक ज्योमेट्री मूरिंग या टोइंग लाइन को एक परिभाषित रस्सी पथ के भीतर रखने में मदद करती है और रस्सी और बुलवार्क किनारे के बीच सीधे संपर्क को कम करती है।
- तेज स्थानीय संपर्क को कम करने और फाइबर रस्सी या तार रस्सी की सुरक्षा में मदद करने के लिए कास्टिंग के बाद चिकनी रस्सी-संपर्क रेडी को पहना और जांचा जाना चाहिए।
- कास्ट स्टील की आपूर्ति तब उपयुक्त होती है जब परियोजना को परिभाषित आकार, दोहराने योग्य ज्यामिति और परियोजना-विशिष्ट निरीक्षण दायरे के साथ एक मजबूत रस्सी गाइड की आवश्यकता होती है।
- स्थानीय पतवार सुदृढीकरण, रस्सी लीड कोण, वेल्ड विवरण और शिपयार्ड स्थापना प्रक्रिया के साथ-साथ बुलवार्क माउंटेड व्यवस्था की समीक्षा की जानी चाहिए।
- आपूर्ति की गई एसडब्ल्यूएल रेंज एक स्पष्ट चयन आधार प्रदान करती है, लेकिन इसे रस्सी एमबीएल, रस्सी तोड़ने वाले लोड, प्रूफ लोड या परीक्षण लोड के साथ भ्रमित नहीं किया जाना चाहिए।
- आपूर्ति की गई तालिका में जीजीजी और जीएस वजन संदर्भों को अलग रखा जाना चाहिए। कास्ट स्टील कोटेशन के लिए, अंतिम सामग्री ग्रेड और वजन संदर्भ की पुष्टि की जानी चाहिए।
- पोत विनिर्देश या वर्ग अनुमोदन प्रक्रिया द्वारा आवश्यक होने पर एफईए-आधारित समीक्षा, कास्टिंग निरीक्षण, एनडीटी स्कोप, या वर्ग गवाह निरीक्षण की व्यवस्था की जा सकती है।
कस्टम विशेषताएँ
- मानक: डीआईएन 81915:1998-08 → तब उपयोग करें जब शिपयार्ड या मालिक के विनिर्देशन के लिए डीआईएन बुलवार्क या डेक-माउंटेड मूरिंग चॉक आयाम की आवश्यकता हो।
- फॉर्म: फॉर्म ए → मूरिंग और टोइंग लाइन मार्गदर्शन के लिए बुलवार्क माउंटेड बंद चॉक कॉन्फ़िगरेशन।
- नाममात्र आकार: 1/2/3/5/8/12/20/32 → एसडब्ल्यूएल, रस्सी पथ और पोत ड्राइंग के अनुसार चयन करें।
- एसडब्ल्यूएल: आपूर्ति किए गए डेटा से 10-320 केएन → उत्पाद चयन लोड, रस्सी एमबीएल या ब्रेकिंग लोड नहीं।
- सामग्री: कास्टिंग सी-एमएन स्टील / कास्टिंग स्टेनलेस स्टील / विशेष स्टील विकल्प → उत्पादन से पहले अंतिम ग्रेड और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
- सतह का उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
- स्थापना: बुलवार्क माउंटेड → स्थानीय सुदृढीकरण, वेल्ड विवरण, और स्थापना प्रक्रिया की पुष्टि ड्राइंग द्वारा की जानी चाहिए।
- प्रमाणपत्र की आवश्यकता: ऑर्डर के दायरे के अनुसार उपलब्ध → कोटेशन से पहले वर्ग निरीक्षण और प्रमाणपत्र स्तर की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
मूरिंग या टोइंग लाइन बुलवार्क क्षेत्र तक पहुँचती है → रस्सी बंद चॉक ओपनिंग से गुजरती है → स्मूथ कास्ट संपर्क त्रिज्या रस्सी पथ का मार्गदर्शन करती है → स्थानीय संपर्क बल को बुलवार्क संरचना में स्थानांतरित किया जाता है → निरीक्षण और अंतिम कोटिंग परियोजना की आवश्यकता के अनुसार पूरी की जाती है
अनुप्रयोग
मालवाहक जहाज | थोक वाहक | टैंकर | कंटेनर जहाज़ | टगबोट्स | वर्कबोट्स | बजरे | बुलवार्क मूरिंग स्टेशन | टोइंग-लाइन गाइड पोजीशन | नव निर्माण एवं प्रतिस्थापन परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

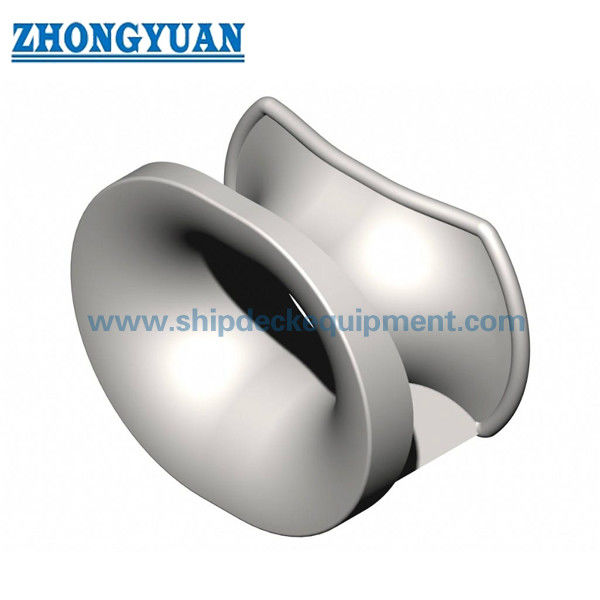

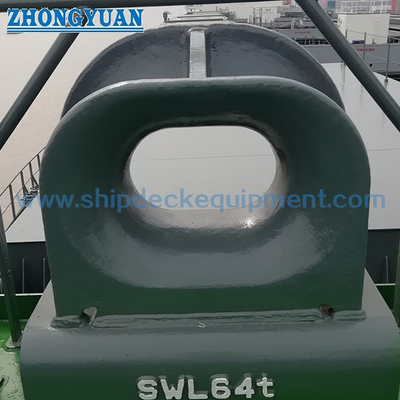

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या DIN 81915 फॉर्म A एक उठाने वाला उत्पाद है?
A1: नहीं। यह उत्पाद एक बुलवार्क माउंटेड मूरिंग / टोइंग लाइन चॉक है जिसका उपयोग रस्सी पथ को निर्देशित करने और सीमित करने के लिए किया जाता है। इसे उठाने वाली आंख, पैड उठाने, चरखी खींचने या सहायक उपकरण उठाने के रूप में वर्णित नहीं किया जाना चाहिए।
Q2: क्या तालिका में SWL को रस्सी तोड़ने वाले भार के रूप में माना जा सकता है?
ए2: नहीं। आपूर्ति की गई तालिका में एसडब्ल्यूएल मान उत्पाद चयन भार हैं। रस्सी एमबीएल, रस्सी तोड़ने का भार, प्रूफ लोड, और परीक्षण भार अलग-अलग अवधारणाएं हैं और पोत मूरिंग या टोइंग व्यवस्था के अनुसार अलग से पुष्टि की जानी चाहिए।
Q3: कोटेशन से पहले किस जानकारी की आवश्यकता है?
ए3: डीआईएन 81915 फॉर्म ए, नाममात्र आकार, एसडब्ल्यूएल, सामग्री ग्रेड, सतह उपचार, मात्रा, स्थापना ड्राइंग, प्रमाणपत्र आवश्यकता, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय की पुष्टि करें।
| नाममात्र आकार |
एसडब्ल्यूएल के.एन. |
बी 1 | बी2 | डी | ई | एफ | एच 1 | एच 2 | h3 | एल1 | एल2 | आर 1 | आर2 | एस 1 | एस 2 | w1 | डब्ल्यू 2 | वज़न (जीजीजी) किग्रा |
वज़न (जीएस) किग्रा |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | आर80 | आर45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | आर100 | आर57.5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | आर125 | आर70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | आर150 | आर90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | आर180 | आर112.5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | आर220 | आर135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | आर260 | आर160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | आर350 | आर200 | 35 | 20 | 600 | 400 | 730 | 795 |
डीआईएन 81915 फॉर्म ए कास्टिंग स्टील बुलवार्क माउंटेड मूरिंग चॉक शिप टोइंग उपकरण का चित्रण
बुलवार्क माउंटेड पनामा चॉक | जहाज बांधने के लिए डीआईएन 81915 फॉर्म ए कास्ट स्टील रस्सी गाइड
उत्पाद अवलोकन
डीआईएन 81915 फॉर्म ए बुलवार्क माउंटेड मूरिंग चॉक एक कास्ट स्टील रस्सी गाइड है जिसका उपयोग पोत बुलवार्क पर किया जाता है जहां मूरिंग या टोइंग लाइनों को एक परिभाषित बंद मार्ग और चिकनी रस्सी-संपर्क त्रिज्या की आवश्यकता होती है। यह रस्सी की स्थिति को सीमित करने और जहां लागू हो वहां बर्थिंग, शिफ्टिंग, हार्बर मूरिंग और टोइंग-लाइन व्यवस्था के दौरान रस्सी और जहाज संरचना के बीच सीधे घर्षण को कम करने में मदद करता है।
यह पृष्ठ आपूर्ति किए गए DIN 81915 डेटा के आधार पर फॉर्म ए बुलवार्क-माउंटेड कॉन्फ़िगरेशन के लिए लिखा गया है। पृष्ठ को उठाने वाले उत्पाद पृष्ठ के रूप में नहीं माना जाना चाहिए। पोत ड्राइंग और परियोजना विनिर्देश के अनुसार अंतिम सामग्री ग्रेड, वेल्ड इंटरफ़ेस, स्थानीय बुलवार्क सुदृढीकरण, सतह उपचार और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
त्वरित विशिष्टताएँ
· उत्पाद प्रकार: बुलवार्क पर स्थापित पनामा चॉक / बंद मूरिंग चॉक → एक नियंत्रित रस्सी मार्ग के माध्यम से मूरिंग या टोइंग लाइनों का मार्गदर्शन करता है।
· मानक और फॉर्म: डीआईएन 81915 फॉर्म ए → बुलवार्क-माउंटेड चॉक ज्योमेट्री और नाममात्र आकार चयन के लिए जर्मन मानक संदर्भ।
· नाममात्र आकार सीमा: 1/2/3/5/8/12/20/32 → एसडब्ल्यूएल, रस्सी व्यवस्था, स्थापना स्थान और पोत ड्राइंग के अनुसार चयनित।
· आपूर्ति किए गए डेटा से एसडब्ल्यूएल रेंज: 10 से 320 केएन → उत्पाद चयन लोड के रूप में उपयोग किया जाता है, रस्सी एमबीएल, ब्रेकिंग लोड, प्रूफ लोड या टेस्ट लोड के साथ मिश्रित नहीं किया जाना चाहिए।
· सामग्री विकल्प: सी-एमएन स्टील कास्टिंग, स्टेनलेस स्टील कास्टिंग, और आइस-क्लास या प्रोजेक्ट-विशिष्ट आवश्यकताओं के लिए विशेष स्टील → अंतिम सामग्री ग्रेड की पुष्टि उद्धरण से पहले की जानी चाहिए।
· आपूर्ति किए गए डेटा से वजन सीमा: सामग्री संदर्भ और नाममात्र आकार के आधार पर 16.5 से 840 किलोग्राम → हैंडलिंग, पैकिंग, स्थापना योजना और माल ढुलाई अनुमान के लिए उपयोगी।
· सतह उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → निर्दिष्ट होने पर पॉलिश स्टेनलेस स्टील या अनुकूलित सतह उपचार पर चर्चा की जा सकती है।
· विनिर्माण फोकस: चिकनी रस्सी-संपर्क त्रिज्या, कास्ट बॉडी साउंडनेस, एज ड्रेसिंग, बुलवार्क माउंटिंग इंटरफ़ेस, आयामी नियंत्रण और प्रमाणपत्र स्कोप पुष्टिकरण।
मुख्य तकनीकी पैरामीटर
डीआईएन 81915 फॉर्म ए बुलवार्क माउंटेड मूरिंग चॉक के लिए मुख्य वेबपेज चयन तालिका। जब तक अन्यथा न कहा जाए, आयाम मिमी में हैं। पूरी आपूर्ति तालिका इंजीनियरिंग संदर्भ अनुभाग में रखी गई है।
|
नाम मात्र का आकार |
एसडब्ल्यूएल (केएन) |
बी 1 |
बी2 |
एच 1 |
एच 2 |
h3 |
एल1 |
आर 1 |
आर2 |
w1 |
डब्ल्यू 2 |
वजन जीजीजी (किग्रा) |
वजन जीएस (किग्रा) |
|
1 |
10 |
250 |
175 |
160 |
65 |
20 |
285 |
आर80 |
आर45 |
125 |
90 |
16.5 |
18 |
|
2 |
20 |
315 |
225 |
200 |
70 |
25 |
360 |
आर100 |
आर57.5 |
160 |
115 |
24 |
26 |
|
3 |
30 |
390 |
275 |
250 |
75 |
32 |
450 |
आर125 |
आर70 |
200 |
140 |
39 |
42 |
|
5 |
50 |
480 |
340 |
300 |
80 |
38 |
550 |
आर150 |
आर90 |
250 |
180 |
69 |
74 |
|
8 |
80 |
585 |
415 |
360 |
90 |
45 |
680 |
आर180 |
आर112.5 |
320 |
225 |
112 |
120 |
|
12 |
120 |
710 |
500 |
440 |
110 |
55 |
840 |
आर220 |
आर135 |
400 |
270 |
175 |
185 |
|
20 |
200 |
840 |
595 |
520 |
130 |
65 |
1020 |
आर260 |
आर160 |
500 |
320 |
265 |
285 |
|
32 |
320 |
1100 |
800 |
700 |
150 |
80 |
1300 |
आर350 |
आर200 |
600 |
400 |
730 |
795 |
चयन एवं पूछताछ गाइड
चरण 1: डीआईएन 81915 फॉर्म ए बुलवार्क माउंटेड मूरिंग चॉक और पोत ड्राइंग के अनुसार नाममात्र आकार 1/2/3/5/8/12/20/32 की पुष्टि करें।
चरण 2: आवश्यक एसडब्ल्यूएल, मूरिंग या टोइंग लाइन की दिशा, रस्सी का प्रकार, रस्सी का व्यास और क्या चॉक नए निर्माण या प्रतिस्थापन के लिए है, इसकी पुष्टि करें।
चरण 3: बुलवार्क माउंटिंग स्थिति, उद्घाटन संरेखण, वेल्ड इंटरफ़ेस, आसपास के पतवार सुदृढीकरण और उपलब्ध स्थापना स्थान की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: कास्ट स्टील, कास्टिंग स्टेनलेस स्टील, आइस-क्लास उपयोग के लिए विशेष स्टील, या अन्य निर्दिष्ट सामग्री।
चरण 5: सतह के उपचार की पुष्टि करें: एपॉक्सी शॉप प्राइमर, अंतिम पेंट सिस्टम, पॉलिश स्टेनलेस स्टील की सतह, या अनुकूलित कोटिंग के साथ Sa 2.5 ब्लास्टिंग।
चरण 6: कोटेशन से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, गवाह निरीक्षण, या परियोजना-विशिष्ट अनुमोदन।
चरण 7: यदि उपलब्ध हो तो मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, इंस्टॉलेशन ड्राइंग और संदर्भ तस्वीरें प्रदान करें।
संरचना
कास्ट ठसाठस शरीर | बंद रस्सी मार्ग | चिकनी रस्सी-संपर्क त्रिज्या | बुलवार्क माउंटिंग इंटरफ़ेस | गोल रस्सी गाइड खोलना | कास्ट सतह फिनिशिंग | प्राइमर या निर्दिष्ट सतह उपचार खरीदें
कास्टिंग, इंस्टालेशन और इंजीनियरिंग लाभ
· बंद चॉक ज्योमेट्री मूरिंग या टोइंग लाइन को एक परिभाषित रस्सी पथ के भीतर रखने में मदद करती है और रस्सी और बुलवार्क किनारे के बीच सीधे संपर्क को कम करती है।
· तेज स्थानीय संपर्क को कम करने और फाइबर रस्सी या तार रस्सी की सुरक्षा में मदद करने के लिए कास्टिंग के बाद चिकनी रस्सी-संपर्क रेडी को पहना और जांचा जाना चाहिए।
· कास्ट स्टील की आपूर्ति तब उपयुक्त होती है जब परियोजना को परिभाषित आकार, दोहराने योग्य ज्यामिति और परियोजना-विशिष्ट निरीक्षण दायरे के साथ एक मजबूत रस्सी गाइड की आवश्यकता होती है।
· स्थानीय पतवार सुदृढीकरण, रस्सी लीड कोण, वेल्ड विवरण और शिपयार्ड स्थापना प्रक्रिया के साथ-साथ बुलवार्क माउंटेड व्यवस्था की समीक्षा की जानी चाहिए।
· आपूर्ति की गई एसडब्ल्यूएल रेंज एक स्पष्ट चयन आधार प्रदान करती है, लेकिन इसे रस्सी एमबीएल, रस्सी तोड़ने वाले लोड, प्रूफ लोड या परीक्षण लोड के साथ भ्रमित नहीं किया जाना चाहिए।
· आपूर्ति की गई तालिका में जीजीजी और जीएस वजन संदर्भों को अलग रखा जाना चाहिए। कास्ट स्टील कोटेशन के लिए, अंतिम सामग्री ग्रेड और वजन संदर्भ की पुष्टि की जानी चाहिए।
· पोत विनिर्देश या वर्ग अनुमोदन प्रक्रिया द्वारा आवश्यक होने पर एफईए-आधारित समीक्षा, कास्टिंग निरीक्षण, एनडीटी स्कोप, या वर्ग गवाह निरीक्षण की व्यवस्था की जा सकती है।
कस्टम विशेषताएँ
· मानक: डीआईएन 81915:1998-08 → तब उपयोग करें जब शिपयार्ड या मालिक के विनिर्देशन के लिए डीआईएन बुलवार्क या डेक-माउंटेड मूरिंग चॉक आयाम की आवश्यकता हो।
· फॉर्म: फॉर्म ए → मूरिंग और टोइंग लाइन मार्गदर्शन के लिए बुलवार्क माउंटेड बंद चॉक कॉन्फ़िगरेशन।
· नाममात्र आकार: 1/2/3/5/8/12/20/32 → एसडब्ल्यूएल, रस्सी पथ और पोत ड्राइंग के अनुसार चयन करें।
· एसडब्ल्यूएल: आपूर्ति किए गए डेटा से 10-320 केएन → उत्पाद चयन लोड, रस्सी एमबीएल या ब्रेकिंग लोड नहीं।
· सामग्री: कास्टिंग सी-एमएन स्टील / कास्टिंग स्टेनलेस स्टील / विशेष स्टील विकल्प → उत्पादन से पहले अंतिम ग्रेड और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
· सतह का उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
· स्थापना: बुलवार्क माउंटेड → स्थानीय सुदृढीकरण, वेल्ड विवरण, और स्थापना प्रक्रिया की पुष्टि ड्राइंग द्वारा की जानी चाहिए।
· प्रमाणपत्र की आवश्यकता: ऑर्डर के दायरे के अनुसार उपलब्ध → कोटेशन से पहले वर्ग निरीक्षण और प्रमाणपत्र स्तर की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
मूरिंग या टोइंग लाइन बुलवार्क क्षेत्र तक पहुँचती है → रस्सी बंद चॉक ओपनिंग से गुजरती है → स्मूथ कास्ट संपर्क त्रिज्या रस्सी पथ का मार्गदर्शन करती है → स्थानीय संपर्क बल को बुलवार्क संरचना में स्थानांतरित किया जाता है → निरीक्षण और अंतिम कोटिंग परियोजना की आवश्यकता के अनुसार पूरी की जाती है
अनुप्रयोग
मालवाहक जहाज | थोक वाहक | टैंकर | कंटेनर जहाज़ | टगबोट्स | वर्कबोट्स | बजरे | बुलवार्क मूरिंग स्टेशन | टोइंग-लाइन गाइड पोजीशन | नव निर्माण एवं प्रतिस्थापन परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या DIN 81915 फॉर्म A एक उठाने वाला उत्पाद है?
A1: नहीं। यह उत्पाद एक बुलवार्क माउंटेड मूरिंग / टोइंग लाइन चॉक है जिसका उपयोग रस्सी पथ को निर्देशित करने और सीमित करने के लिए किया जाता है। इसे उठाने वाली आंख, पैड उठाने, चरखी खींचने या सहायक उपकरण उठाने के रूप में वर्णित नहीं किया जाना चाहिए।
Q2: क्या तालिका में SWL को रस्सी तोड़ने वाले भार के रूप में माना जा सकता है?
ए2: नहीं। आपूर्ति की गई तालिका में एसडब्ल्यूएल मान उत्पाद चयन भार हैं। रस्सी एमबीएल, रस्सी तोड़ने का भार, प्रूफ लोड, और परीक्षण भार अलग-अलग अवधारणाएं हैं और पोत मूरिंग या टोइंग व्यवस्था के अनुसार अलग से पुष्टि की जानी चाहिए।
Q3: कोटेशन से पहले किस जानकारी की आवश्यकता है?
ए3: डीआईएन 81915 फॉर्म ए, नाममात्र आकार, एसडब्ल्यूएल, सामग्री ग्रेड, सतह उपचार, मात्रा, स्थापना ड्राइंग, प्रमाणपत्र आवश्यकता, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय की पुष्टि करें।
