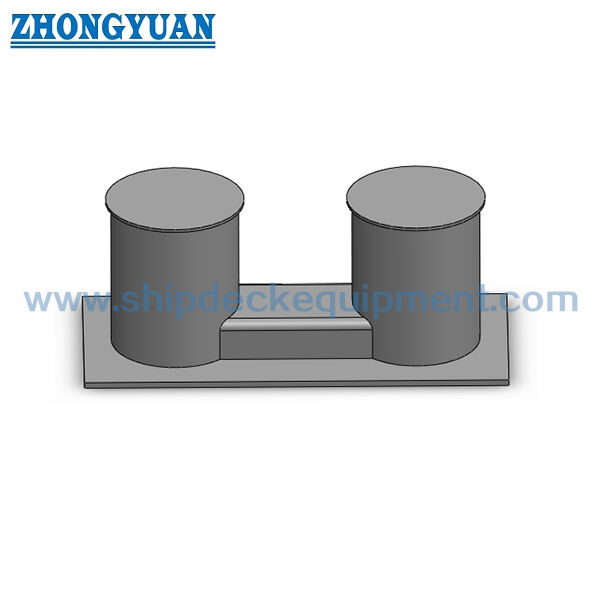

नैरो बेस के साथ स्टील डबल बिट बोलार्ड | जीबी/टी 554 टाइप सी शिप टोइंग उपकरण

स्टील डबल बिट स्ट्रेट बेस के साथ बोलार्ड।GB/T 554 प्रकार Cजहाज खींचने का उपकरण

उत्पाद का अवलोकन

The GB/T 554 Type C steel double bitt bollard with narrow base is a compact welded steel bollard for ship mooring and towing arrangements where the deck layout requires two vertical bitts on one common base plateइसका प्रयोग मुख्यतः छोटे जहाजों, अंतर्देशीय जलमार्ग के जहाजों, कार्ययात्रियों, नौकाओं और अन्य कॉम्पैक्ट जहाज के लंगरों पर किया जाता है जहां बोलार्ड पदचिह्न, डेक सुदृढीकरण,और रस्सी का नेतृत्व दिशा एक साथ जाँच की जरूरत है.

यह पृष्ठ 50 से 150 मिमी और 13 से 43 केएन के SWL मूल्यों के लिए नाममात्र व्यास के लिए GB/T 554-2008 प्रकार C डेटा के अनुसार तैयार किया गया है।सार्वजनिक मानक जानकारी से संकेत मिलता है कि GB/T 554-2023 ने GB/T 554-2008 की जगह ली है और यह समुद्री जहाजों के लिए वेल्डेड स्टील बोलार्ड से संबंधित हैइसलिए, लागू परियोजना मानक, पुराने मानक की प्रतिस्थापन की आवश्यकता, और नवीनतम GB/T 554-2023 या ISO 13795:2020 का पालन किया जाना चाहिए या नहीं, अंतिम बोली से पहले पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद का प्रकारः स्टील डबल बिट बोलार्ड संकीर्ण आधार के साथ → जहाज के लंगर और हल्के टोलिंग पदों के लिए कॉम्पैक्ट दो-बिट व्यवस्था।
• मानक और प्रकारः GB/T 554-2008 आपूर्ति किए गए डेटा के अनुसार प्रकार C → प्रतिस्थापन के लिए उपयुक्त या परियोजनाएं जो अभी भी पुराने प्रकार C संकीर्ण-आधार पदनाम को निर्दिष्ट करती हैं।
• नाममात्र व्यास सीमाः 50 / 75 / 100 / 125 / 150 मिमी → बड़े महासागर जाने वाले लंगर स्टेशनों के बजाय छोटे और कॉम्पैक्ट डेक व्यवस्थाओं के लिए उपयुक्त है।
• SWL रेंजः 13 से 43 kN → केवल आपूर्ति की गई सुरक्षित कार्य भार तालिका के रूप में उपयोग करें; टोलिंग भार दिशा और डेक समर्थन के लिए अभी भी परियोजना की पुष्टि की आवश्यकता है।
• निर्माणः दो बोलार्ड बिट्स और सुदृढ़ कनेक्शन के साथ एक बेस प्लेट → कॉम्पैक्ट बेस व्यवस्था के माध्यम से डेक में रस्सी बल वितरित करने में मदद करती है।
• मुख्य आयामः A, b, B, D, D1, h, h1, H, L, r, और t → वेबपेज ड्राइंग, डेक-स्पेस की जाँच और बोली की पुष्टि के लिए उपयोग किया जाता है।
• सामग्री विकल्पः सी-एमएन स्टील, स्टेनलेस स्टील और आइसब्रेकर परियोजनाओं के लिए विशेष स्टील → उत्पादन से पहले सटीक ग्रेड और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → पॉलिश, गैल्वेनाइज्ड, या अनुकूलित परिष्करण पर चर्चा की जा सकती है जब आवश्यक हो।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: पोत के चित्र के अनुसार संकीर्ण आधार और नाममात्र व्यास 50 / 75 / 100 / 125 / 150 मिमी के साथ जीबी/टी 554 प्रकार सी स्टील डबल बिट बोलार्ड की पुष्टि करें।

चरण 2: पुष्टि करें कि क्या यह परियोजना GB/T 554-2008 पर आधारित पुराने मानक का प्रतिस्थापन है या एक नई परियोजना जिसके लिए GB/T 554-2023 / ISO 13795:2020 की समीक्षा की आवश्यकता है।

चरण 3: लंगर लगाने या खींचने के कार्य, रस्सी का आकार, रस्सी के नेतृत्व कोण, नियत भार दिशा, आस-पास के चोक या फेयरलीड की पुष्टि करें और क्या बोलार्ड का उपयोग सामान्य लंगर लगाने या खींचने की सहायता के लिए किया जाता है।

चरण 4: डेक इंस्टॉलेशन इंटरफेस की पुष्टि करेंः बेस फुटप्रिंट, वेल्ड विवरण, डेक प्लेट मोटाई, स्थानीय सुदृढीकरण, उपलब्ध रिक्त स्थान और शिपयार्ड इंस्टॉलेशन विधि।

चरण 5: सामग्री की आवश्यकता की पुष्टि करेंः सी-एमएन स्टील, स्टेनलेस स्टील या यदि आवश्यक हो तो कम तापमान / आइसब्रेकर सेवा के लिए विशेष स्टील।

चरण 6: सतह उपचार की पुष्टि करें: दुकान प्राइमर, अंतिम कोटिंग प्रणाली, जस्ती खत्म, दर्पण/साटन पॉलिश स्टेनलेस स्टील, या परियोजना कोटिंग की अन्य आवश्यकता।

चरण 7: उद्धरण से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, वेल्ड निरीक्षण, एनडीटी, गवाह निरीक्षण, या अन्य परियोजना आवश्यकता।

चरण 8: मात्रा, पोत का प्रकार, स्थापना ड्राइंग, वितरण गंतव्य, आवश्यक वितरण तिथि और संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।

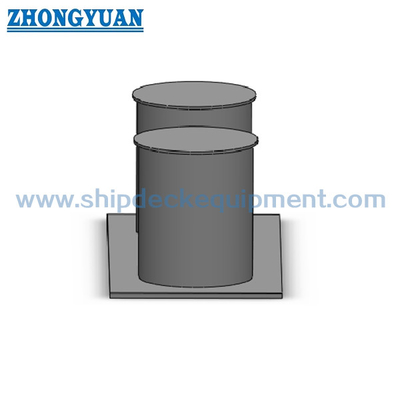

संरचना

Two vertical bollard bitts | Narrow common base plate | Reinforced connecting structure | Welded deck interface | Rope-contact head radius | Compact deck footprint | Painted or specified surface treatment

वेल्डिंग, लोड पथ और इंजीनियरिंग फायदे

• टाइप सी संकीर्ण-आधार निर्माण एक कॉम्पैक्ट दो-बिट व्यवस्था प्रदान करता है जहां जहाज के लेआउट में डेक स्थान सीमित है लेकिन फिर भी एक मानक डबल बिट बोलार्ड विन्यास की आवश्यकता होती है।
• सामान्य आधार प्लेट और प्रबलित कनेक्शन को डेक संरचना में स्थानीय रस्सी बल को स्थानांतरित करने में मदद मिलती है; डेक प्रबलन और वेल्ड विवरण को शिपयार्ड या डिजाइन कार्यालय द्वारा जांचना चाहिए।
• घुमावदार रस्सी-संपर्क वाले क्षेत्रों को घेरना और चिकना करना चाहिए ताकि तेज स्थानीय संपर्क को कम किया जा सके और लंगर लगाने या टोलिंग सहायता के दौरान रस्सी के अनावश्यक पहनने से बचा जा सके।
• SWL को आपूर्ति की गई GB/T 554 टाइप C तालिका और स्वीकृत पोत के लंगर/टगिंग व्यवस्था के अनुसार इलाज किया जाना चाहिए; इसे रस्सी तोड़ने वाले भार या परीक्षण भार के साथ मिश्रित नहीं किया जाना चाहिए।
• प्रतिस्थापन परियोजनाओं के लिए, प्रकार सी संकीर्ण-आधार के आकार, कुल लंबाई एल, बोलार्ड व्यास डी, आधार चौड़ाई बी, और ऊंचाई एच की तुलना उत्पादन से पहले मौजूदा डेक व्यवस्था के साथ की जानी चाहिए।
• सामग्रियों की ट्रेसेबिलिटी, वेल्डिंग की गुणवत्ता, आयामी निरीक्षण, कोटिंग निरीक्षण और प्रमाण पत्र के दायरे को सहमत आदेश और परियोजना अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
• चूंकि सार्वजनिक जानकारी से पता चलता है कि GB/T 554-2023 ने GB/T 554-2008 की जगह ली है, इसलिए अंतिम डेटाशीट जारी करने से पहले लागू मानक वर्ष की पुष्टि की जानी चाहिए।

कस्टम विशेषताएं

• मानकः GB/T 554-2008 प्रदान किए गए आंकड़ों के अनुसार → पुराने मानक के प्रतिस्थापन या परियोजनाओं के लिए उपयोग जो अभी भी प्रकार C संकीर्ण-आधार वाले बोलार्डों को निर्दिष्ट करते हैं।
• नवीनतम मानक जाँचः नई परियोजनाओं के लिए GB/T 554-2023 की पुष्टि → सार्वजनिक मानक जानकारी में कहा गया है कि GB/T 554-2023 ने GB/T 554-2008 की जगह ली है।
• प्रकार: प्रकार C संकीर्ण आधार → कॉम्पैक्ट डबल बिट्स बोलार्ड एक बेस प्लेट पर दो बिट्स के साथ।
• नाममात्र व्यासः 50 / 75 / 100 / 125 / 150 मिमी → पोत के चित्र, SWL तालिका, रस्सी व्यवस्था और डेक स्थान के आधार पर चयन करें।
• SWL: 13 / 18 / 25 / 34 / 43 kN → आपूर्ति की गई तालिका का उपयोग करें और भार दिशा, डेक सुदृढीकरण और परियोजना अनुमोदन आधार की पुष्टि करें।
• सामग्रीः सी-एमएन स्टील/स्टेनलेस स्टील/विशेष स्टील की पुष्टि की जानी है → अंतिम ग्रेड, निम्न तापमान की आवश्यकता और प्रमाणपत्र का दायरा परियोजना विनिर्देश का पालन करता है।
• स्थापनाः डेक वेल्डेड → वेल्ड लेग, बेस तैयारी और डेक सुदृढीकरण को अनुमोदित ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग या पॉलिशिंग ग्राहक की आवश्यकता के अनुसार।
• प्रमाणपत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाणपत्र के स्तर की उद्धरण से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Mooring or towing line approaches the bollard → Rope is turned around one or both bitts according to the approved rope lead → Local rope force is transferred through the bitt body and reinforced base plate → Welded connection and deck reinforcement carry the load into the vessel structure → Coating and inspection are completed after installation

आवेदन

छोटे पोत ∙ अंतर्देशीय जलमार्ग पोत ∙ कार्यपोत ∙ नौका ∙ बंदरगाह सेवा पोत ∙ कॉम्पैक्ट डेक लंगर स्टेशन ∙ हल्के टोलिंग सहायता पद ∙ नए निर्माण और प्रतिस्थापन परियोजनाएं

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकताओं, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या GB/T 554-2008 अभी भी इस बोलार्ड के लिए नवीनतम मानक है?

A1: सार्वजनिक मानक जानकारी से पता चलता है कि GB/T 554-2023 ने GB/T 554-2008 की जगह ली है। यदि कंटेनर ड्राइंग अभी भी GB/T 554-2008 प्रकार C निर्दिष्ट करता है,यह एक प्रतिस्थापन या परियोजना विशिष्ट आवश्यकता के रूप में समीक्षा की जा सकती हैनई परियोजनाओं के लिए, पुष्टि करें कि GB/T 554-2023 या ISO 13795:2020 का उपयोग किया जाना चाहिए या नहीं।

Q2: SWL टेबल का उपयोग सीधे टोलिंग के लिए किया जा सकता है?

A2: आपूर्ति की गई तालिका में टाइप C बोलार्ड के लिए SWL मान दिए गए हैं। रस्सी की लीड कोण, भार दिशा, डेक सुदृढीकरण, वेल्ड विवरण के खिलाफ वास्तविक टोलिंग या लंगर लगाने के उपयोग की जांच की जानी चाहिए,और परियोजना अनुमोदन के आधारSWL को रस्सी तोड़ने वाले भार या परीक्षण भार के साथ नहीं मिलाया जाना चाहिए।

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?

A3: मानक वर्ष, प्रकार C संकीर्ण आधार, नाममात्र व्यास, SWL आवश्यकता, सामग्री ग्रेड, सतह उपचार, मात्रा, प्रमाण पत्र आवश्यकता, डेक स्थापना ड्राइंग, वितरण गंतव्य की पुष्टि करें,और अपेक्षित वितरण तिथि।
