कॉम्पैक्ट बेस प्लेट के साथ वेल्डेड स्टील डबल बिट बोलार्ड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक:: | आईएसओ 13795:2020; | एसडब्ल्यूएल रेंज:: | 98-1893 केएन (टोइंग), 54 केएन- 1401 केएन (एक रस्सी का उपयोग); 49-948 केएन (दो रस्सी का उपयोग); |
|---|---|---|---|
| वज़न:: | 29 से 1391 किग्रा; | नाममात्र व्यास:: | 150 से 600 मिमी; |
| सतह का उपचार:: | S2.5 + एक परत एपॉक्सी दुकान प्राइमर, पॉलिश, गैल्वेनाइज्ड, अनुकूलित सतह उपचार उपलब्ध। | वर्गीकरण प्रमाणपत्र:: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | वेल्डेड डबल बिट बोलार्ड,टाइप ए डबल बिट बोलार्ड,आईएसओ 13795 शिप टोइंग उपकरण |
||
उत्पाद विवरण

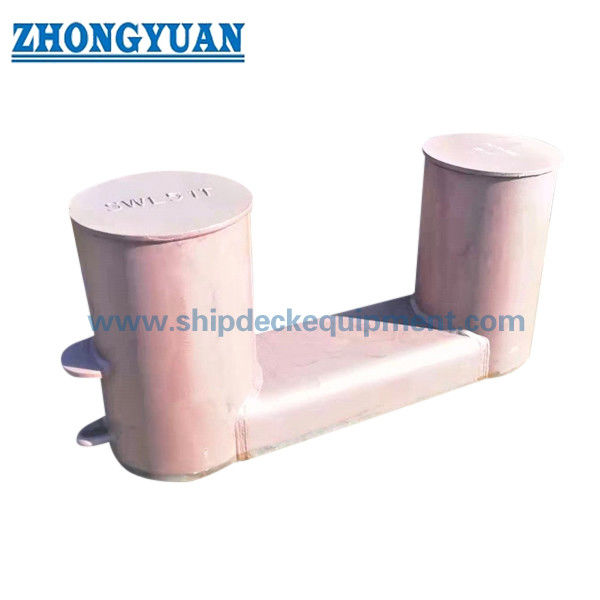

कॉम्पैक्ट बेस प्लेट के साथ वेल्डेड स्टील डबल बिट बोलार्ड
उत्पाद का अवलोकन
आईएसओ 13795 टाइप ए वेल्डेड स्टील डबल बिट बोलार्ड एक कॉम्पैक्ट-बेस डेक फिटिंग है जिसका उपयोग जहाज के लंगर और टोलिंग व्यवस्थाओं के लिए किया जाता है।यह एक प्रबलित डेक नींव पर स्थापित किया जाता है और जहाज की लंगर और टोलिंग योजना के साथ चयन किया जाता है, रस्सी का नेतृत्व दिशा, एक रस्सी/दो रस्सी का उपयोग, टोलिंग आंख-स्प्लिस व्यवस्था, डेक वेल्डिंग विवरण, और वर्गीकरण आवश्यकता।
यह पृष्ठ आपूर्ति किए गए आईएसओ 13795:2020 उत्पाद डेटा के अनुसार कॉम्पैक्ट बेस प्लेट के साथ टाइप ए वेल्डेड स्टील बोलार्ड के लिए तैयार किया गया है। संरचना में दो वेल्डेड स्टील पोस्ट, एक कॉम्पैक्ट बेस प्लेट का उपयोग किया जाता है,लंगर या टोलिंग लाइन को यथासंभव कम रखने के लिए पंख और एक स्टॉप-ऑफ रस्सी या श्रृंखला को बांधने के लिए एक आँख प्लेट। आपूर्ति की गई तालिका 150 से 600 के नाममात्र आकारों को कवर करती है,कई आकारों के लिए ए/बी वेरिएंट के साथअंतिम SWL चिह्न, डेक सुदृढीकरण, वेल्ड विवरण और प्रमाण पत्र के दायरे को परियोजना ड्राइंग और वर्ग प्रक्रिया के अनुसार पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद का प्रकारः वेल्डेड स्टील डबल बिट बोलार्ड → समुद्री जहाजों के लिए डेक-माउंटेड लंगर और टोइंग फिटिंग।
- मानक और प्रकारः आईएसओ 13795:2020 प्रकार ए → आपूर्ति किए गए उत्पाद डेटा के अनुसार कॉम्पैक्ट बेस प्लेट वेल्डेड स्टील बोलार्ड।
- नाममात्र आकार सीमाः Dn 150 से Dn 600 → चयन SWL, डेक स्थान, रस्सी व्यवस्था और पोत ड्राइंग पर निर्भर करता है।
- आपूर्ति किए गए आंकड़ों से SWL सीमाः एक रस्सी के साथ लगाव के लिए 54 ′′1401 kN, दो रस्सी के साथ लगाव के लिए 49 ′′948 kN,और 98 ′′1893 kN के लिए उपयोग करने के लिए → अंतिम अंकन वास्तविक लोडिंग स्थिति और उपयोगकर्ता-निर्माता समझौते के अनुसार होना चाहिए.
- संरचनाः दो वेल्डेड स्टील के खंभे, कॉम्पैक्ट बेस प्लेट, रस्सी-नियंत्रण पंख, और स्टॉप-ऑफ नेत्र प्लेट → नियंत्रित लंगर और टोलिंग लाइन हैंडलिंग के लिए उपयुक्त।
- सामग्री आधारः 235 N/mm2 या समकक्ष से कम न होने वाले yield point के साथ वेल्डेबल स्टील प्लेट/स्टील ट्यूब → अंतिम ग्रेड और सामग्री प्रमाणपत्र के दायरे की पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश, या अनुकूलित खत्म → अंतिम कोटिंग पोत पेंट विनिर्देश का पालन करती है।
- गणना की गई वजन सीमाः 29 से 1391 किलोग्राम प्रदान किए गए डेटा से → डेक फाउंडेशन योजना, हैंडलिंग, पैकिंग और फ्रेट अनुमान के लिए उपयोगी।
मुख्य तकनीकी मापदंड
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
चयन और जांच गाइड
चरण 1: कॉम्पैक्ट बेस प्लेट और Dn 150 से Dn 600 के बीच आवश्यक नाममात्र आकार के साथ ISO 13795 प्रकार A वेल्डेड स्टील बोलार्ड की पुष्टि करें।
चरण 2: पुष्टि करें कि क्या बोलार्ड का उपयोग लंगर लगाने, टोलिंग या दोनों के लिए किया जाता है; एक रस्सी लंगर लगाने का उपयोग, दो रस्सी लंगर लगाने का उपयोग या टोलिंग आंख-स्प्लिस व्यवस्था की पहचान करें।
चरण 3: आवश्यक SWL, वास्तविक रस्सी का नेतृत्व कोण, रस्सी का प्रकार, रस्सी का व्यास, बोलार्ड लेआउट की पुष्टि करें, और क्या नाममात्र आकार के लिए A/B संस्करण चयन की आवश्यकता है।
चरण 4: डेक की नींव, डेक के सुदृढीकरण, वेल्ड लेग, स्थापना स्थान, और पंख और स्टॉप-ऑफ आंख प्लेट की पुष्टि करें कि क्या वे शिपयार्ड की व्यवस्था से मेल खाते हैं।
चरण 5: उद्धरण से पहले सामग्री ग्रेड, इस्पात ट्यूब या प्लेट-आकार के पोस्ट मार्ग, सतह उपचार, एनडीटी/निरीक्षण के दायरे, प्रमाण पत्र की आवश्यकता और वर्ग गवाह की आवश्यकता की पुष्टि करें।
चरण 6: मात्रा, पोत का प्रकार, आवेदन की स्थिति, जीए ड्राइंग या डेक व्यवस्था ड्राइंग, डिलीवरी का गंतव्य, आवश्यक डिलीवरी का समय और संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।
संरचना
Double welded steel posts | Compact base plate | Rope-control fins | Stopping-off eye plate | Deck welding interface | Weldable steel plate / steel tube post | Smooth rope-contact edges | Shop primer or specified surface treatment
लंगर लगाना, खींचना और निर्माण के फायदे
- डबल बिट व्यवस्था आठ के आकृति के लंगर ब्लेड और टोलिंग आंख-स्प्लिस कनेक्शन के लिए एक व्यावहारिक डेक फिटिंग प्रदान करती है जब पोत ड्राइंग आईएसओ 13795 प्रकार ए निर्दिष्ट करती है।
- कॉम्पैक्ट बेस प्लेट पोलार्ड को जहाज के डेक के लंगर लगाने वाले स्टेशनों में फिट करने में मदद करती है जहां उपलब्ध डेक स्थान और आसपास के फिटिंग को एक साथ माना जाना चाहिए।
- पंखों का प्रयोग रस्सी को जितना संभव हो उतना नीचे रखने के लिए किया जाता है, जिससे रस्सी के निर्धारित व्यवस्था के तहत रस्सी के खंभे पर लगाए जाने वाले झुकने के भार को कम करने में मदद मिलती है।
- स्टॉप-ऑफ आंख प्लेट स्टॉप-ऑफ रस्सी या चेन को बांधने के लिए एक परिभाषित बिंदु प्रदान करती है, जो कि पोत की स्वीकृत संचालन प्रक्रिया के अधीन है।
- ए/बी आकार के वेरिएंट दीवार की मोटाई, वेल्डिंग पैर की लंबाई, SWL, और गणना वजन को प्रभावित करते हैं; वैरिएंट चयन परियोजना भार आधार और पोत ड्राइंग का पालन करना चाहिए।
- वेल्डेड इस्पात निर्माण के लिए नियंत्रित काटने, बनाने या पाइप तैयार करने, फिट-अप, वेल्डिंग, वेल्ड निरीक्षण और बेस प्लेट और पोस्ट संक्रमण के आसपास आयामी जांच की आवश्यकता होती है।
- डेक फाउंडेशन और वेल्डिंग विवरणों की जाँच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए क्योंकि लंगर और टोलिंग भारों को बोलार्ड पोस्ट, कॉम्पैक्ट बेस प्लेट, वेल्ड,और स्थानीय डेक संरचना.
- SWL चिह्न को वास्तविक भार स्थिति, रस्सी की व्यवस्था और निर्माता-उपयोगकर्ता समझौते के अनुसार सहमत किया जाना चाहिए; इसे MBL, प्रूफ लोड,या अनुमोदन के बिना परीक्षण भार शब्द.
कस्टम विशेषताएं
- मानकः आईएसओ 13795:2020 → उपयोग जब शिपयार्ड या मालिक के विनिर्देश में समुद्री जहाजों के लिए वेल्डेड स्टील बोलार्ड की आवश्यकता होती है।
- प्रकारः प्रकार ए कॉम्पैक्ट बेस प्लेट → उपयुक्त है जब कंटेनर ड्राइंग कॉम्पैक्ट-बेस वेल्डेड स्टील बोलार्ड विन्यास निर्दिष्ट करता है।
- नाममात्र आकारः 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → SWL, रस्सी व्यवस्था और डेक स्थान द्वारा चयन करें।
- लंगर लगाने का उपयोगः एक रस्सी और दो रस्सी के लिए SWL मान अलग से सूचीबद्ध हैं → इन्हें रस्सी खींचने वाले SWL या रस्सी तोड़ने वाले भार के साथ न मिलाएं।
- टोलिंग उपयोगः टोलिंग प्रयोजन के लिए SWL वास्तविक लोडिंग स्थिति और अंतिम चिह्नित समझौते के अधीन है → आधिकारिक मानक या परियोजना ड्राइंग से विस्तृत पंक्ति मानों की पुष्टि की जानी चाहिए।
- सामग्रीः उच्च तन्यता स्टील या स्टेनलेस स्टील विकल्प → उत्पादन से पहले सटीक प्लेट/ट्यूब ग्रेड, उपज शक्ति और प्रमाण पत्र की आवश्यकता की पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर / जस्ती / पॉलिश / अनुकूलित → अंतिम परिष्करण संक्षारण वातावरण और पोत पेंटिंग विनिर्देश का पालन करता है।
- प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, और साक्षी निरीक्षण उत्पादन से पहले सहमत किया जाना चाहिए।
यह कैसे काम करता है
Mooring or towing line approaches the bollard → Rope is arranged in figure-of-eight belay or towing eye-splice connection → Fins help keep the line low on the post → Load is transferred through the welded posts, कॉम्पैक्ट बेस प्लेट, वेल्ड और प्रबलित डेक संरचना → परियोजना की आवश्यकता के अनुसार SWL अंकन, निरीक्षण और कोटिंग पूरा हो गया है
आवेदन
समुद्री जहाज कार्गो जहाज थोक वाहक टैंकर कंटेनर जहाज टगबोट वर्कबोट जहाज के लंगर लगाने वाले स्टेशन जहाज की टोलिंग व्यवस्था नए निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

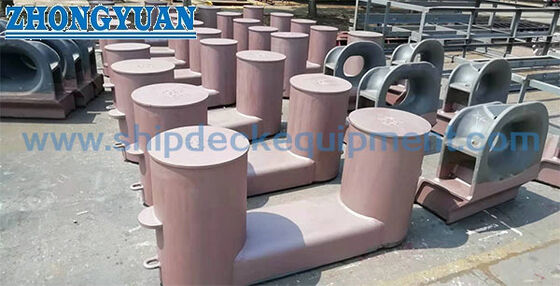

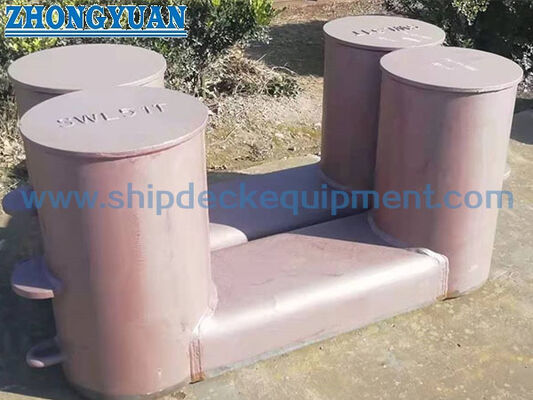

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या ISO 13795 प्रकार A bollard, लंगर लगाने और टग करने दोनों के लिए उपयुक्त है?
A1: हाँ, आपूर्ति किए गए उत्पाद डेटा में लंगर लगाने के उद्देश्य से SWL और टोलिंग के उद्देश्य से SWL को अलग किया गया है। वास्तविक उपयोग को पोत की व्यवस्था, रस्सी कनेक्शन विधि, डेक फाउंडेशन,और परियोजना के लिए स्वीकृत अंतिम SWL मार्किंग.
Q2: एक रस्सी के उपयोग, दो रस्सी के उपयोग और टोलिंग के उपयोग के बीच क्या अंतर है?
A2: एक रस्सी और दो रस्सी का उपयोग लंगर लगाने के उद्देश्य से आठ के आकृति के बैले व्यवस्थाओं को संदर्भित करता है। टोलिंग का उपयोग टोलिंग आंख-स्प्लिस व्यवस्था को संदर्भित करता है। इन लोड मामलों को मिश्रित नहीं किया जाना चाहिए,और सही SWL परियोजना ड्राइंग और संचालन की स्थिति के अनुसार चुना जाना चाहिए.
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: आईएसओ 13795 प्रकार ए, नाममात्र आकार और ए/बी संस्करण, लंगर लगाने या टोलिंग लोड केस, आवश्यक SWL, सामग्री ग्रेड, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, डेक व्यवस्था ड्राइंग की पुष्टि करें,डिलीवरी का स्थान, और आवश्यक वितरण समय।
