20-76 मिमी घुमावदार हेड फेयरलीड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | 360 डिग्री स्विवेल फेयरलीड | अधिकतम। रस्सी व्यास: | 20मिमी~76मिमी |
|---|---|---|---|
| वह भार जिस पर तार आदि टूट जाए: | 32~200MT | वर्तन कोण: | शीव 90°वार्प, स्विवेल हेड±90° |
| सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | 360 डिग्री स्विवेल हेड फेयरलीड,स्विवेल हेड फेयरलीड,360 डिग्री शिप टॉइंग उपकरण |
||
उत्पाद विवरण

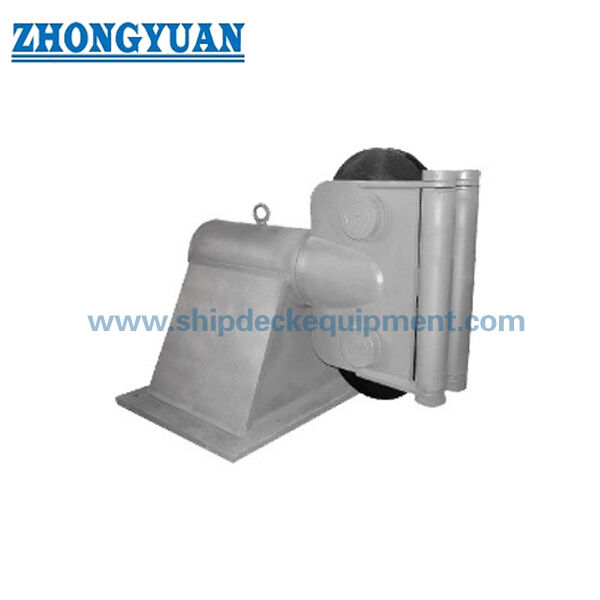

20-76 मिमी घुमावदार हेड फेयरलीड
उत्पाद का अवलोकन
20-76 मिमी का घुमावदार हेड फेयरलीड जहाज के लंगर लगाने और टोलिंग व्यवस्थाओं के लिए एक डेक-माउंटेड रस्सी-नेतृत्व संयोजन है जहां ऑपरेशन के दौरान तार-रस्सी का नेतृत्व दिशा बदल सकती है।घुमावदार सिर और शीव व्यवस्था रस्सी पथ वास्तविक लीड कोण के साथ संरेखित करने में मदद करता है, जो कि गुच्छा पर टाले जाने योग्य साइड कॉन्टैक्ट को कम करता है और ट्रीगिंग और मोरिंग उपकरण में या उससे दूर सुचारू रीडायरेक्शन का समर्थन करता है।
इस उत्पाद को आम तौर पर 360 डिग्री घुमावदार सिर फेयरलीड के रूप में विपणन किया जाता है। हालांकि, आपूर्ति किए गए तकनीकी डेटा में 90 डिग्री के गुच्छा आंदोलन और ± 90 डिग्री के घुमावदार सिर की सीमा का उल्लेख है।निरंतर 360 डिग्री रोटेशन इसलिए इस पृष्ठ में पुष्टि के रूप में नहीं कहा जाता है और अनुमोदित सामान्य व्यवस्था ड्राइंग के खिलाफ सत्यापित किया जाना चाहिएआयाम सीमा तार रस्सी के व्यास को 20 से 76 मिमी तक कवर करती है; लोड परिभाषा, मॉडल-विशिष्ट टूटने की ताकत के मूल्य, आधार कनेक्शन, डेक सुदृढीकरण,और प्रत्येक परियोजना के लिए निरीक्षण के दायरे की पुष्टि की जानी चाहिए.
त्वरित विनिर्देश
- लागू तार रस्सी व्यासः 20-76 मिमी → नौ सूचीबद्ध आकार प्रारंभिक मॉडल चयन और ड्राइंग तुलना का समर्थन करते हैं।
- घोषित टूटने की मजबूती सीमाः 32-200 MT → केवल स्रोत शब्दावली; यह मॉडल-विशिष्ट भार तालिका के बिना SWL, MBL, परीक्षण भार या अनुमेय भार के रूप में प्रस्तुत नहीं किया गया है।
- रोटेशन डेटाः शीव 90° + घुमावदार सिर ±90° → रस्सी के लीड कोणों को बदलने का समर्थन करता है; निरंतर 360° सिर रोटेशन की पुष्टि की जानी बाकी है।
- मुख्य आयामः A, B, H, और Φ → डेक-स्पेस की जांच और GA ड्राइंग समन्वय के लिए उपयोग किया जाता है; Φ की सटीक परिभाषा के लिए परियोजना ड्राइंग की आवश्यकता होती है।
- निर्माणः घूर्णन सिर, शीव, शाफ्ट/पिन, समर्थन ब्रैकेट और माउंटिंग बेस → असर या बुशिंग व्यवस्था और घूर्णन स्टॉप को निर्दिष्ट किया जाना चाहिए।
- सामग्री विकल्पः सी-एमएन स्टील/कास्ट स्टील, स्टेनलेस स्टील के साथ एक परियोजना विकल्प के रूप में चर्चा → उद्धरण से पहले सटीक ग्रेड और घटक निर्माण की पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर एक संदर्भ प्रणाली के रूप में → अंतिम कोटिंग कंटेनर या परियोजना पेंटिंग विनिर्देश का पालन करती है।
- स्थापना फोकसः डेक-माउंटेड लोड पथ → बेस कनेक्शन, आसपास की सफाई, सहायक संरचना, और वेल्ड या बोल्ट विवरणों के लिए शिपयार्ड या डिजाइन-कार्यालय की पुष्टि की आवश्यकता होती है।
मुख्य तकनीकी मापदंड
| तार रस्सी का व्यास (मिमी) | ए | बी | H | Φ |
| 20 | 400 | 425 | 350 | 250 |
| 25 | 400 | 425 | 360 | 250 |
| 32 | 600 | 600 | 376 | 320 |
| 38 | 760 | 760 | 489 | 400 |
| 44 | 880 | 880 | 580 | 500 |
| 52 | 1120 | 1250 | 700 | 600 |
| 60 | 1120 | 1350 | 720 | 620 |
| 68 | 1210 | 1450 | 780 | 680 |
| 76 | 1250 | 1500 | 870 | 780 |
चयन और जांच गाइड
चरण 1: रस्सी के प्रकार और नाममात्र व्यास की पुष्टि करें। आपूर्ति की गई तालिका तार रस्सी के व्यास से पहचानी जाती है; सिंथेटिक रस्सी या लंगर श्रृंखला के लिए उपयुक्तता की अलग से पुष्टि की जानी चाहिए।
चरण 2: लोड आधार की पुष्टि करें और रस्सी का न्यूनतम तोड़ने का भार, अपेक्षित परिचालन भार, सुरक्षा कारक, और टोलिंग या मोरिंग कर्तव्य प्रदान करें।मॉडल-विशिष्ट भार तालिका का अनुरोध करें क्योंकि 32-200 एमटी की बताई गई सीमा को व्यक्तिगत रस्सी आकारों के लिए मैप नहीं किया गया है.
चरण 3: आवश्यक रस्सी लीड लिफाफे की पुष्टि करें। क्षैतिज और ऊर्ध्वाधर लीड कोणों को निर्दिष्ट करें और सत्यापित करें कि क्या परियोजना को ± 90 ° सिर आंदोलन, 90 ° शीव आंदोलन की आवश्यकता है,या वास्तविक निरंतर 360° घूर्णन.
चरण 4: स्थापना इंटरफ़ेस की पुष्टि करें: डेक की स्थिति, आधार पदचिह्न, वेल्ड-डाउन या बोल्ट-डाउन व्यवस्था, डेक सुदृढीकरण, आसपास की रिक्ति और लिंच, टोलिंग हुक के संबंध में,या अन्य रस्सी-हैंडलिंग उपकरण.
चरण 5: सामग्री के ग्रेड की पुष्टि करें, शीव-ग्रूव की आवश्यकता, असर या बुशिंग प्रकार, सील, स्नेहन बिंदु, कोटिंग सिस्टम, कम तापमान की आवश्यकता,और किसी भी स्टेनलेस स्टील या विशेष स्टील विकल्प.
चरण 6: मात्रा, पोत का प्रकार, वर्गीकरण समाज की आवश्यकता, निरीक्षण और प्रमाणपत्र का दायरा, जीए या स्थापना ड्राइंग, गंतव्य और आवश्यक वितरण तिथि प्रदान करें।
संरचना
घूर्णन सिर... ग्रिव किए गए गुच्छा... शाफ्ट / पिन असेंबली... समर्थन ब्रैकेट... असर या बुशिंग व्यवस्था की पुष्टि.
घूर्णन, रस्सी मार्गदर्शन और स्थापना के फायदे
- घुमावदार सिर रस्सी की दिशा में बदलाव का अनुसरण कर सकता है, जो रस्सी को एक निश्चित गुच्छा संरेखण के माध्यम से मजबूर करने से होने वाले साइड लोड को कम करने में मदद करता है।
- एक सही ढंग से मेल खाया शीव ग्रूव और चिकनी रस्सी संपर्क सतह स्थानीय घर्षण और असमान संपर्क को कम कर सकते हैं; निर्दिष्ट तार रस्सी निर्माण और व्यास के लिए ग्रूव प्रोफाइल की पुष्टि की जानी चाहिए.
- स्वीकृत परिचालन लिफाफे के माध्यम से घुमावदार और शव आंदोलनों को स्वतंत्र रहना चाहिए। रोटेशन स्टॉप, आसन्न संरचना और रस्सी रिक्ति को पोत व्यवस्था के चित्र पर जांचना चाहिए।
- शीव शाफ्ट, असर या बुशिंग, सील और स्नेहन बिंदु रखरखाव-महत्वपूर्ण घटक हैं।उनके सटीक डिजाइन और सेवा अंतराल को अनुमोदित आपूर्तिकर्ता के चित्र और मैनुअल से पुष्टि की जानी चाहिए.
- फेयरलीड भार को माउंटिंग बेस के माध्यम से सहायक डेक संरचना में स्थानांतरित किया जाता है। डेक सुदृढीकरण और वेल्ड या बोल्ट विवरण को शिपयार्ड या जहाज डिजाइन कार्यालय द्वारा सत्यापित किया जाना चाहिए।
- सामग्री का पता लगाने की क्षमता, कास्टिंग या निर्माण निरीक्षण, आयामी निरीक्षण, एनडीटी, भार सत्यापन,और कक्षा साक्ष्य के लिए सहमत परियोजना के दायरे और अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है.
कस्टम विशेषताएं
- उत्पाद का प्रकारः जहाज के लंगर लगाने और टोइंग व्यवस्थाओं के लिए घुमावदार सिर फेयरलीड → बहु-दिशात्मक रस्सी गाइड।
- रस्सी का आकार सीमाः 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 मिमी → आपूर्ति की गई तार रस्सी आकार तालिका और अनुमोदित चित्र के अनुसार चयन करें।
- घूर्णन व्यवस्थाः आपूर्ति किए गए आंकड़ों के अनुसार 90° + घुमावदार सिर ±90° → निरंतर 360° घूर्णन की पुष्टि की जानी है।
- लोड अवधिः आपूर्ति के अनुसार टूटने की ताकत 32-200 MT → सटीक परिभाषा, सुरक्षा कारक और आकार-दर-आकार के मान इंजीनियरिंग चयन से पहले आवश्यक हैं।
- सामग्री: सी-एमएन स्टील/कास्ट स्टील → सटीक ग्रेड, कास्टिंग स्कोप और किसी भी निर्मित घटकों की पुष्टि की जानी है।
- सतह उपचारः सा 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, डीएफटी, रंग और टच-अप सिस्टम परियोजना विनिर्देश का पालन करते हैं।
- स्थापना: डेक पर लगाया गया → बेस कनेक्शन और समर्थन संरचना को जहाज की व्यवस्था और अनुमोदित भार मार्ग से मेल खाना चाहिए।
- प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध है → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, एनडीटी रिपोर्ट और गवाह निरीक्षण को उद्धरण से पहले सहमत किया जाना चाहिए।
यह कैसे काम करता है
Wire rope approaches the fairlead → The swivel head turns toward the changing rope lead → The sheave rotates as the rope moves → The groove guides the rope while limiting side contact → Reaction loads pass through the shaft, ब्रैकेट, और प्रबलित डेक संरचना में माउंटिंग आधार
आवेदन
टगबोट्स ∙ वर्कबोट्स ∙ इंजीनियरिंग पोत ∙ जहाजों के टगिंग स्टेशन ∙ रस्सी के नेतृत्व के कोणों को बदलने वाले लंगर स्टेशन ∙ नए निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकताओं, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

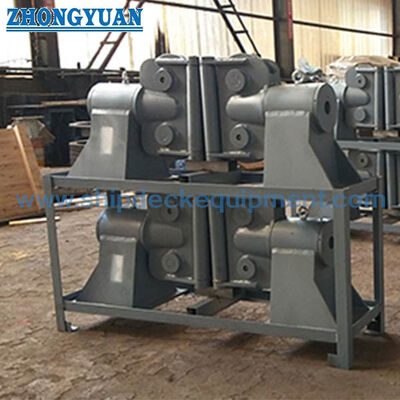

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या यह फेयरलीड निरंतर 360 डिग्री घुमावदार रोटेशन प्रदान करता है?
A1: प्रदान किए गए आंकड़ों से पुष्टि नहीं की गई है। उत्पाद को 360 डिग्री घुमावदार सिर फेयरलीड के रूप में विपणन किया जाता है, जबकि उल्लिखित आंदोलन 90 ° और घुमावदार सिर ± 90 ° है। वास्तविक निरंतर रोटेशन,रुकना, और परिचालन लिफाफे को अनुमोदित जीए ड्राइंग पर पुष्टि की जानी चाहिए।
प्रश्न 2: क्या 32-200 एमटी की टूटने की ताकत के दायरे को फेयरलीड एसडब्ल्यूएल के रूप में इस्तेमाल किया जा सकता है?
A2: नहीं। आपूर्ति की गई अवधि टूटने की ताकत है और कोई आकार-दर-आकार मैपिंग या सुरक्षा कारक प्रदान नहीं किया गया है। इसे SWL, रस्सी MBL, परीक्षण भार,या निर्माता की गणना के बिना स्वीकार्य भार, लोड टेबल और परियोजना अनुमोदन आधार।
Q3: घुमावदार सिर के लिए किस प्रकार की रखरखाव जानकारी की आवश्यकता है?
A3: शीव ग्रूव की स्थिति, मुक्त घूर्णन, शाफ्ट और पिन पहनने, असर या बुश प्रकार, सील की स्थिति, स्नेहन बिंदुओं, तेल विनिर्देश, घूर्णन बंद, आधार वेल्ड या बोल्ट की पुष्टि करें,और निरीक्षण अंतरालये विवरण अनुमोदित मैनुअल या परियोजना डेटाशीट में शामिल किए जाने चाहिए।
आदेश
MOQ: 1 यूनिट -- वितरणः 30 ¢ 60 दिन -- अनुकूलन उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: घुमावदार फेयरलीड का प्रयोग क्यों किया जाता है?
उत्तर: रस्सी की दिशा में परिवर्तन को समायोजित करने और साइड लोड को कम करने के लिए।
Q2: आकार कैसे चुनें?
उत्तर: रस्सी के व्यास और टूटने की ताकत के आधार पर।
प्रश्न 3: क्या यह पूरी तरह घूम सकता है?
A: घुमावदार सिर डिजाइन के आधार पर ± 90° घूर्णन की अनुमति देता है।
